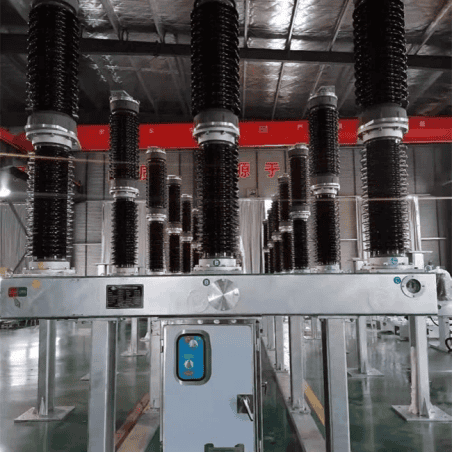

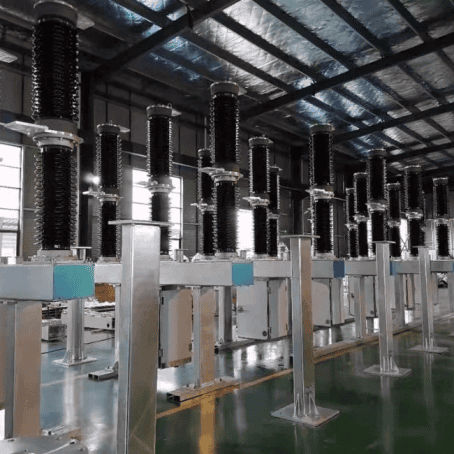

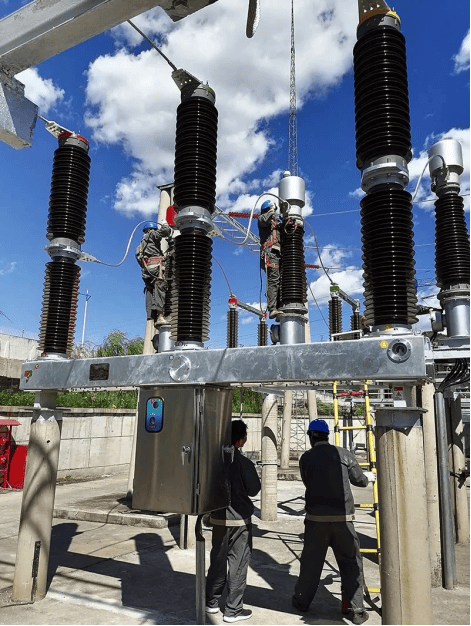

Utendørs svovel heksafluorid vakuum effektbryter

Svovel heksafluorid-kretsbryter er en høyspent bryterutstyr som er mye brukt i kraftsystemer. Den bruker svovelheksafluoridgass som bue som slukker og isolerer medium, har utmerket bue som slukker ytelse og elektrisk isolasjonsstyrke, og er mye brukt i middels og høy spenning 35kV ~ 550kV og ultrahøy spenning 800kV utendørs kraftsystemer.

La oss snakke om søknaden først. Den kan brukes til generatorsetting av uttak og beskyttelse i kraftverk, beskytte høyspent transmisjonslinjer og transformatorer i transformatorstasjoner, og beskytte store og høyspentmotorer i industrielle kraftsystemer.

Strukturen inkluderer flere deler. Blant dem er effektbryteren, for eksempel bevegelige og statiske kontakter, bue slukkende kamre, ledende stenger, etc. Det er også driftsmekanismer, for eksempel fjærdriftsmekanismer og hydrauliske driftsmekanismer, som ofte brukes til å drive kontaktene for å åpne og lukke. Gassisolasjonssystemet dekker fyllings-, utladnings- og gjenvinningsenheter av SF6 -gass. Kontroll- og beskyttelsessystemet kan realisere fjernkontroll og feilbeskyttelse.

Når det gjelder arbeidsprinsipp, er det flere trinn for å lukke og åpne og slukke bue. Når du lukker effektbryteren, driver driftsmekanismen den bevegelige kontakten for å bevege seg mot den statiske kontakten for å danne en bane. Når du åpner effektbryteren, drives den bevegelige kontakten til å skille seg fra den statiske kontakten for å generere en bue. Under lysbue-slukkingsprosessen dekomprimeres SF6-gass under virkningen av høye temperaturbuen, og et stort antall ladede partikler generert kolliderer med de nøytrale partiklene i buen, noe som reduserer dens ioniseringsgrad og akselererer buen som slukker.

Karakteristikkene er også veldig betydningsfulle. Buen som slukker kapasiteten til SF6 -gass er omtrent 100 ganger luft, og isolasjonsstyrken er omtrent 2,5 ganger luft. Dette gjør at effektbryteren kan oppnå høy spenning og høy strømbruddskapasitet i et lite volum. Den fornuftige utformingen av kontaktene og lysbue som slukkende kamre reduserer vedlikeholdsarbeidsmengden og har en lang levetid.

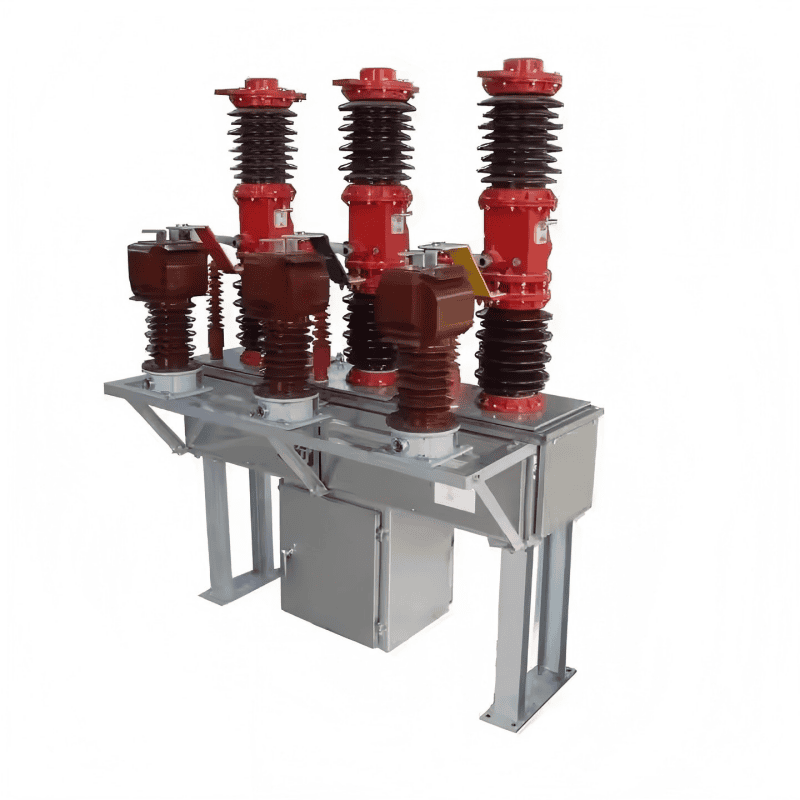

Kort sagt, med sin utmerkede ytelse og brede applikasjonsområde, inntar utendørs svovel heksafluorid -kretsbrytere en viktig posisjon i moderne kraftsystemer. I fremtiden forventes det å ha større utviklingsrom når det gjelder intelligens og miljøvern, og bli et av de uunnværlige nøkkelutstyrene. Utendørs svovel heksafluorid-effektbrytere har en rekke modeller og spesifikasjoner (for eksempel midtmontert, tank-type, etc.).For detaljer, vennligst sjekk siden for produktdetaljer.
