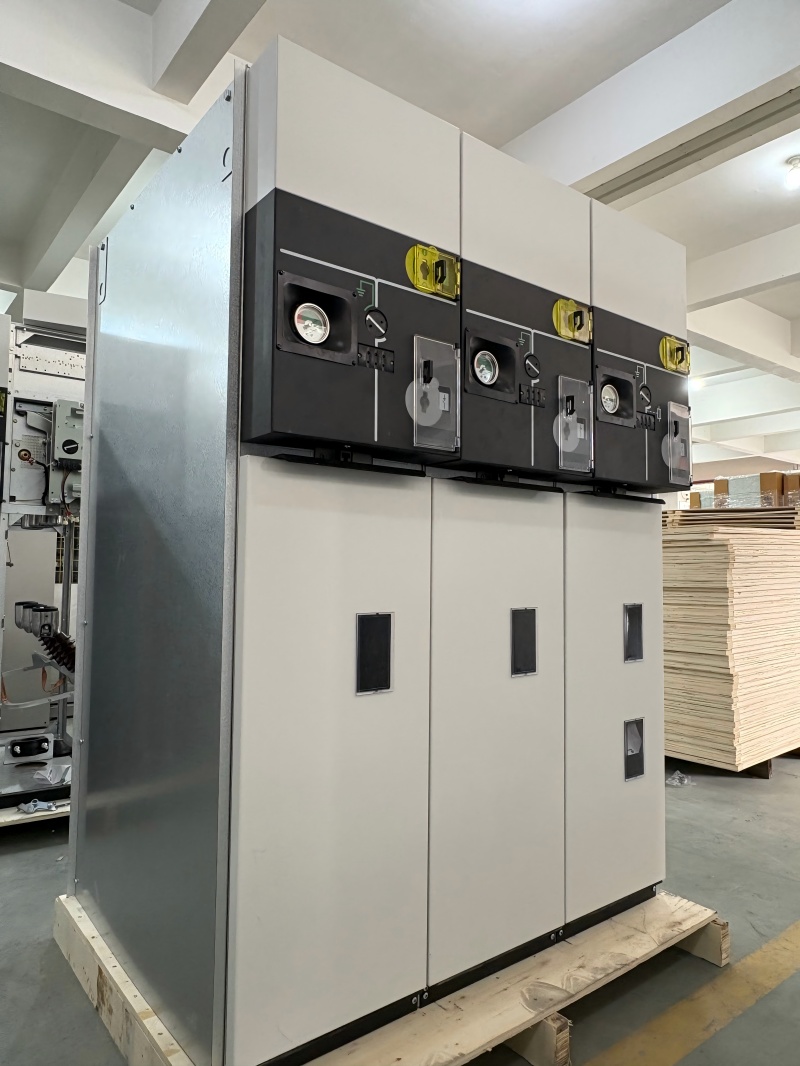

Høyspent bryterutstyr Gassisolert type SRM

SRM-serien SF6-gassen som er fullt isolert, fullt forseglet metallavløst bryterutstyr (C-GIS), er en ny generasjon av miniatyrisert gass fullt isolerte produkter designet og utviklet av vårt selskap ved å absorbere avanserte teknologier i inn- og utland. Produktet er en effektiv kombinasjon av fast enhetskombinasjon og fleksibel ekspansjon, som er egnet for kravene til ringnettverksfordeling eller brukerterminaler, og tilfredsstiller behovene til forskjellige sekundære transformatorstasjoner for fleksibel bruk av kompakt bryterutstyr. Utstyret har tre nominelle spenningsnivåer av SRM-12KV, SRM-24KV og SRM6-40,5KV(Se siden produktdetaljer for mer detaljert introduksjon), som er i samsvar med internasjonale standarder som IEC 62271, IEC 60420, etc.

Produktfunksjoner:

1. Fullt isolert og fullt forseglet design

De primære levende delene av NG7 -serien bryterutstyr er fullstendig forseglet i en forseglet gassboks sveiset med rustfritt stålplater. Innløps- og utløpslinjene er koblet gjennom fullstendig isolerte, fullt forseglede, skjermede kabelkontakter. Gassboksen har et inflasjonstrykk på 0,04MPa og et beskyttelsesnivå av IP67. Produktet kan fungere i tøffe miljøer som høy høyde, høy salt tåke, tung forurensning og fuktighet.

2. Standard modulær design, fleksibel utvidelse og praktisk kombinasjon.

Produktet har en høy grad av standardisering og vedtar et modulært designskjema, som er fleksibelt og raskt å kombinere. Gassboksenheten kan utvides vilkårlig til venstre og høyre, og en rekke enhetskombinasjoner kan oppnås gjennom spesielle buslinne -kontakter for å imøtekomme brukerens forskjellige strømfordelingsbehov i maksimal grad.

3. Avansert sveise- og tetningsteknologi

Rustfrie stålplater til gassboksen er alle laserskåret og sveiset av ABB -sveisedoboter for fullt å sikre dimensjonal nøyaktighet og sveisekvalitet på platene. Den samlede gassboksen vedtar isobarisk støvsuging og heliumlekkasjeteknologi for å sikre at den årlige lekkasjfrekvensen til gassboksen er mindre enn 0,01%.

4. Intelligente online overvåknings- og beskyttelsesløsninger kan realiseres.

Switchgear kan kobles til automatiseringssystemet gjennom kommunikasjonsnettverket for å realisere fjernkontroll, telemetri og telesignaleringsfunksjoner til bryterskapet. Det kan også realisere funksjonene til feilisolering, gjenoppretting og nettverksrekonstruksjon av distribusjonsnettverket.

5. Søknadsordning med spesialkabelfilialboks

På grunn av den økende anvendelsen av distribuerte ringnettverksbryterstasjoner, er NG7 -serien bryterutstyr spesielt utstyrt med en løsning om at buslelen kan kobles til venstre og høyre gjennom gjennomføringen. Det er egnet for kabelfilialbokser med en eller flere lastbrytere for å gi brukerne fleksible og økonomiske strømfordelingsløsninger.

6. Vennlig brukergrensesnitt og perfekt "Fem-beskyttelse" -designskjema

Bryterutstyret kan betjenes manuelt eller elektrisk, og driftsprosessen er enkel og pålitelig. Den generelle strukturelle designen har en perfekt "fem-beskyttelse" sammenkoblingsdesign for å sikre operasjonell sikkerhet. Utstyret er mye brukt. I urbane kraftnett er det egnet for sentrale høyspent distribusjonssystemer, og sparer land og forbedrer påliteligheten av strømforsyningen. I transformatorstasjoner er det vanlig i forskjellige typer, spesielt underjordiske og kompakte transformatorstasjoner. I industrielle kraftsystemer oppfyller det kraftfordelingsbehovene til store bedrifter og gir effektiv beskyttelse og styring.
