Hva er bruksplanene for CGS lavspent uttrekkbart bryterskap?

Hva er bruksplanene for CGS lavspent uttrekkbart bryterskap?

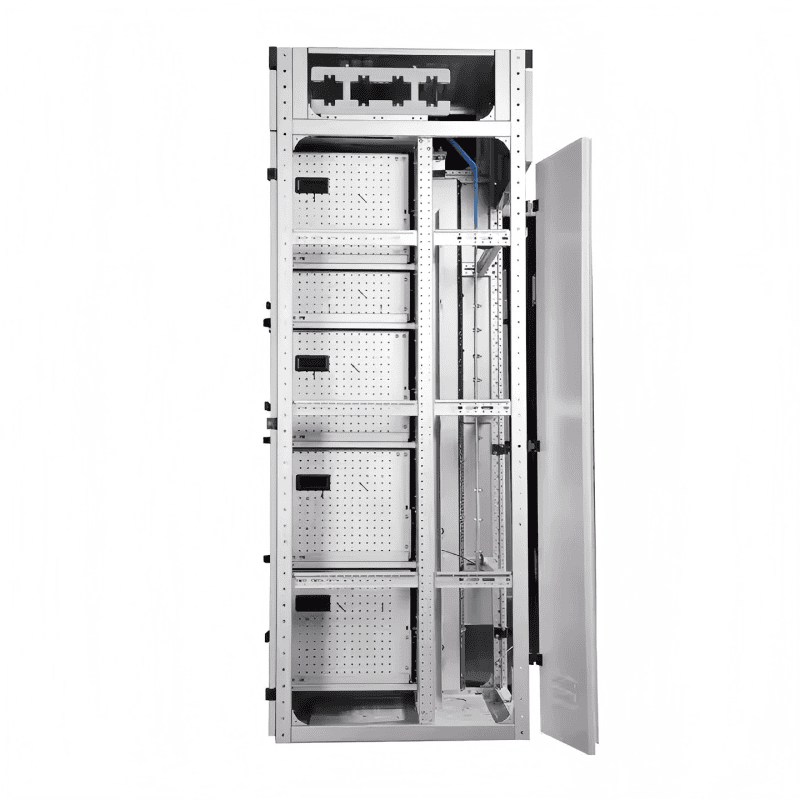

Hovedkretsplan

  Hovedkretsplanen for GCS -kabinett har 32 grupper og 118 spesifikasjoner, unntatt planene og spesifikasjonene som er avledet fra endringene i kontrollen og beskyttelsen av hjelpekretser. Det inkluderer behovene til kraftproduksjon, strømforsyning og andre strømbrukere, med en nominell arbeidsstrøm på 5000A, egnet for valg av distribusjonstransformatorer på 2500KVA og under. Kondensatorkompensasjonsskap er designet for å imøtekomme behovene til strømforsyning og bruk for å forbedre effektfaktoren, og reaktorskap er designet for å vurdere behovene til omfattende investeringer.

Hjelpeplan

  Det er 120 hjelpeplaner i GCS Auxiliary Circuit Atlas. Hjelpekretsplanen for DC-operasjonsdelen brukes hovedsakelig til lavspentanlegg (stasjon) system med kraftverkstasjoner. Det er egnet for lavspenningsplantesystemet på 200MW og under og 300MW og over enheter, den generelle kontrollmodus for den arbeidende (standby) strømforsyningslinjen, strømmater og motormater.

  Hjelpeplanen for AC-operasjonsdelen brukes hovedsakelig til lavspentesystemet til transformatorstasjoner i fabrikker, gruver, foretak og høyhus. Det er 6 kombinasjoner som er egnet for dobbelt strømforsyningsoperasjonskontroll. Det er ingen Operation Electrical Interlock Standby Automatic Throw, selvgjenvinning og andre kontrollkretser, som kan brukes direkte i ingeniørdesign.

  DC -kontrollens strømforsyning er DC 220V eller 110V, og AC -kontrollens strømforsyning er AC 380V eller 220V. Det er et komplett skap sammensatt av skuffenheter. 220V kontroll strømforsyning er avledet fra den offentlige kontrollstrømforsyningen drevet av den dedikerte kontrolltransformatoren i dette kabinettet. Public Control -strømforsyningen bruker en ujordet kontrolltransformator, og en 24V strømforsyning er reservert for bruk når det er behov for svake strømlys.

  Installasjonsstedet for Watt-timesmåleren, introduksjonsmetoden for spenningssignalet og annen installasjons- og brukskrav er detaljert i "Forberedelsesinstruksjonene" for hjelpekretsdiagrammet.

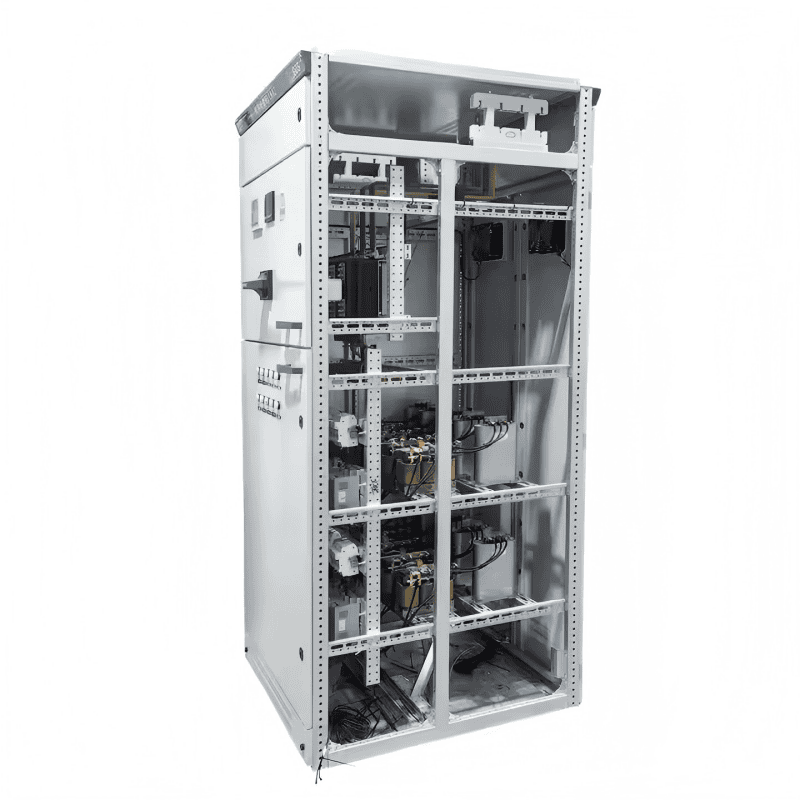

Hovedbusten

For å forbedre den dynamiske termiske stabiliteten til samleskinnen og forbedre temperaturøkningen på kontaktoverflaten, bruker alt utstyr TMY-T2-serien harde kobberbusslinjer. Kobberbusslørene er tinnbelagte i full lengde, og sølvbelagte kobberbusleler i full lengde kan også brukes. Den horisontale samleskinnen og den vertikale samleskinnen er installert i henholdsvis buslinne -isolasjonsrommet i skapet. Den nøytrale jordingens buslinne bruker en hard kobberstang. Den horisontale nøytrale jordingstråden (pennen) eller jording + nøytral ledning (PE + N) er tilkoblet.

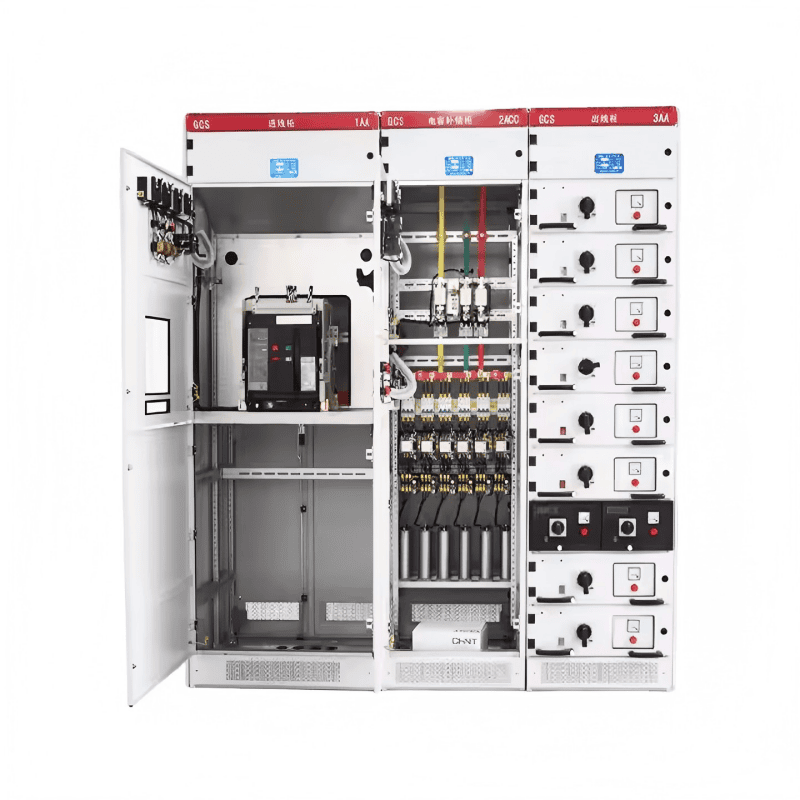

Hovedbryter

For strømforsyningslinjer og materbrytere på 630A og over er DW45 -serien hovedsakelig valgt, og DW48 -serien, AE -serien, 3We eller ME -serien kan også velges. Om nødvendig kan den importerte M -serien eller F -serien også velges.

For mater- og motorstyringsbrytere under 630A, velger Wang en TG -serie og CM1 -serien. NM Series, CDM -serien, TG30 -serien og andre støpte kassebrytere.

For å forbedre den dynamiske stabiliteten til hovedkretsen, er GCS -serien Special Combined Busbar -klemmer og isolasjonsstøtter designet. De er laget av høy styrke, flammehemmende syntetiske putematerialer med høy isolasjonsstyrke, god selvslukkende ytelse og unik struktur.

For å redusere temperaturøkningen til partisjonene, pluggen og kabelhodene til de funksjonelle enhetene, er GCS -skapets spesielle adapter designet. Adapteren har en stor kapasitet og en lav temperaturøkning.

Hvis designavdelingen velger nye elektriske komponenter med bedre ytelse og mer avansert teknologi i henhold til brukerbehov, har GCS -serieskapene god allsidighet og vil ikke forårsake vanskeligheter med produksjon og installasjon på grunn av de oppdaterte elektriske komponentene.

Valg av elektrisk komponent

GCS -skap bruker hovedsakelig elektriske komponenter med avansert teknologi, høy ytelse og stabilitetsindikatorer, og bruker importert teknologi som kan være masseprodusert i Kina.
