Hva er de strukturelle egenskapene og vedlikeholdsmetodene til XL-21 strømfordelingsskap?

Strukturelle funksjoner

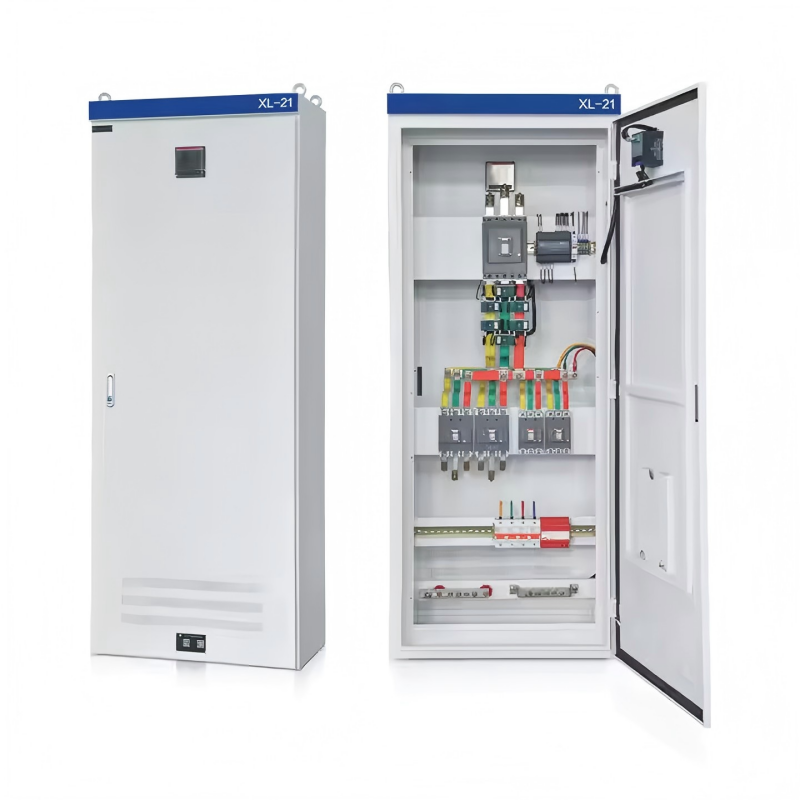

XL-21 lavspent strømdistribusjonsskap brukes primært til kraftdistribusjon i industri- og gruvebedrifter som bruker trefase, tre-leder og trefase fire-leder systemer med AC-frekvenser opp til 50 Hz og spenninger opp til 500 V, samt for strømbelysning. Det er et lukket kabinett konstruert av bøyde stålplater. Knivbryterens betjeningshåndtak er plassert på øvre høyre frontsøyle, og gir strømbryter. Et voltmeter er installert på fordelingspanelet for å indikere samleskinnespenningen. Inngangsdøren avslører alle interne komponenter for enkel inspeksjon og vedlikehold. Dette distribusjonsskapet bruker toppmoderne komponenter, noe som resulterer i en kompakt design, enkelt vedlikehold og fleksible ledningskonfigurasjoner. I tillegg til luftbrytere og sikringer for kortslutningsbeskyttelse, har skapet også kontaktorer og termiske reléer. Frontdøren rommer knapper og indikatorlys.

Bruk og vedlikehold

• Etter installasjon eller overhaling, og før igangkjøring, må strømfordelingsboksen gjennomgå følgende inspeksjoner og tester (etter overhaling og tester avhenger av arten av overhalingen).

• Kontroller at det elektriske utstyret og sekundære ledninger installert i strømfordelingsboksen samsvarer med tegningskravene.

• Kontroller at knivbryterne og kretsbryterne som brukes til drift er fleksible og fri for å feste seg.

• Kontroller at det elektriske utstyret er i god kontakt og oppfyller de tiltenkte driftskravene.

• Kontroller at strømfordelingsboksen er fri for fremmedlegemer og at skruene som fester komponentene ikke er løse.

Driftsmiljø

• Omgivelsestemperatur: -50°C til +40°C, med gjennomsnittstemperaturen over 24 timer som ikke overstiger +36°C;

• Høyde: Ikke over 2000m;

• Relativ fuktighet: Ikke over 50 % ved en luftfuktighet i omgivelsene på +40°C;

                             Høyere relativ fuktighet er tillatt ved lavere luftfuktighet (f.eks. 90 % ved +20°C), og moderat kondens er tillatt for å ta høyde for temperatursvingninger.

• Enheten skal installeres med en helning på ikke mer enn 5° fra vertikalen. Enheten bør installeres på et sted som er fri for alvorlige vibrasjoner, støt og korrosjon.
