Hva er forskjellene mellom innendørs og utendørs høyspenningsvakuumbrytere?

I moderne kraftdistribusjonssystemer er vakuumbrytere (VCB) avgjørende utstyr for å sikre strømforsyningssikkerhet og stabilitet. Hovedfunksjonen deres er å raskt avbryte strøm og isolere linjer under feil, og forhindre skade på utstyr og store strømbrudd. Imidlertid er mange innkjøps- og ingeniører ofte forvirret over forskjellene mellom innendørs og utendørs VCB-er når de velger modeller. Selv om begge bruker vakuumbueslukkingsteknologi, hvorfor er det så betydelige designforskjeller? Og hvordan bør man velge ut fra prosjektscenarier?

Som en profesjonell kraftutstyrsprodusent bryter Lugao Power, som kombinerer innendørs og utendørs vakuumbryterprodukter, ned kjerneforskjellene, designfunksjonene og gjeldende scenarier for de to for å hjelpe deg med å enkelt velge riktig utstyr.

Hva er en vakuumkretsbryter (VCB)?

Vakuumbryter bruker et vakuum som både lysbueslukkende medium og isolasjonsmedium. De bruker et vakuummiljø for å slukke den elektriske lysbuen, og kontrollerer og beskytter dermed kretsen. Dette unngår bruk av olje eller SF6-gass, noe som gjør det sikrere og mer miljøvennlig. De er mye brukt i kraftverk og transformatorstasjoner, spesielt i applikasjoner som krever hyppig drift.

Den mest grunnleggende måten å skille dem på er ved deres installasjonsmiljø. Vakuumbrytere er hovedsakelig delt inn i to kategorier: Innendørs høyspenningsvakuumbrytere: Egnet for bruk i lukkede og kontrollerte innendørsmiljøer, kompatible med standard bryterutstyr, og møter stabile innendørs driftsforhold.

Utendørs høyspenningsvakuumbrytere: Egnet for bruk i ulike usikre utendørsmiljøer, uten å bekymre deg for ugunstige værforhold.

Enten innendørs eller utendørs, høyspenningsvakuumbrytere deler det samme kjernelysbueslukkingsprinsippet, men deres struktur, beskyttelse og isolasjonsdesign er helt tilpasset for å passe forskjellige scenarier.

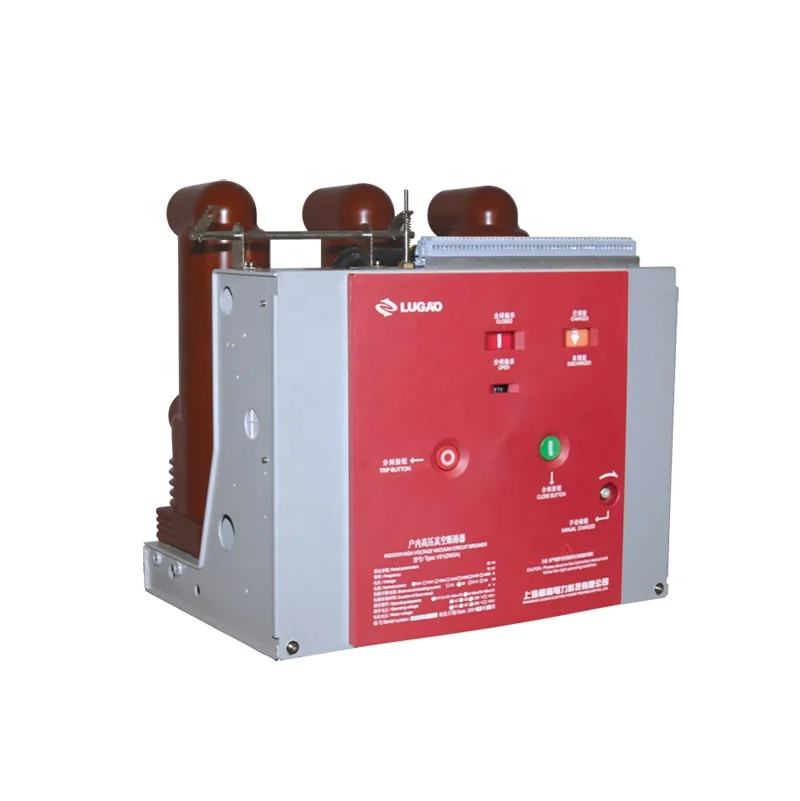

Innendørs vakuumbrytere (VS1-serien)

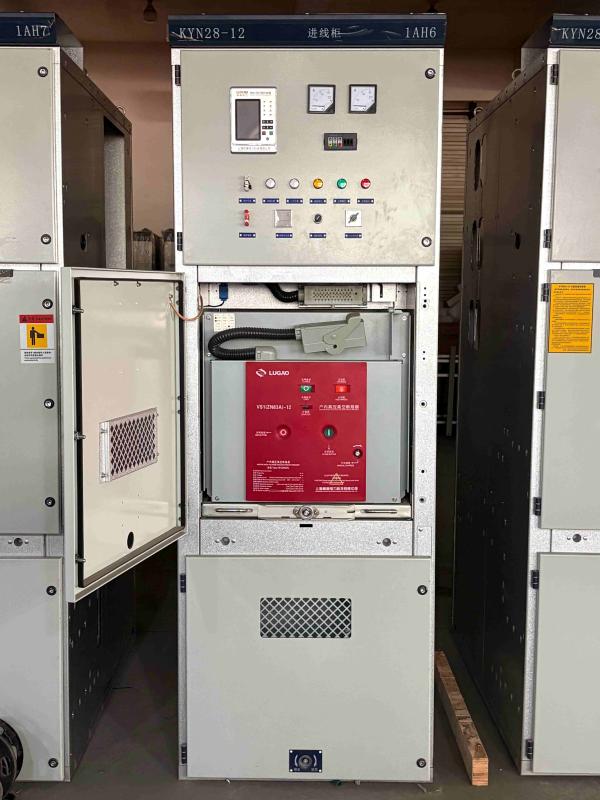

Innendørs VCB er den vanligste typen effektbryter, vanligvis installert i lukkede rom som bryteranlegg og innendørs transformatorstasjoner. Lugao Powers innendørs vakuumbrytere er et typisk eksempel på skapmonterte design. Betjeningsmekanismen er integrert i strømbryteren, slik at den ikke bare kan brukes som en fast installasjonsenhet, men også med en dedikert fremdriftsmekanisme for å danne en vognenhet. Hovedkretsseksjonen kan bruke integrert forseglede poler for å oppnå kretsbryterminiatyrisering og vedlikeholdsfri drift. Den kan utstyres med koblingsutstyr som KYN28A-12, og enheter av fast type kan også utstyres med XGN-serien med koblingsutstyr av fast type.

Designfunksjoner

1. Kompakt modulær struktur, kan tilpasses standard bryterutstyr

Dimensjonene til innendørs VCB er strengt utformet i henhold til dimensjonene til standard bryterutstyr som KYN28. Den tar i bruk en modulær rammestruktur, som tillater direkte innbygging i kabinettet for installasjon, og maksimerer bruken av innendørs kraftdistribusjonsplass. Lugaos innendørs vakuumkretsbryter integrerer en vakuumavbryter, betjeningsmekanisme og kontrollenhet. Frontpanelet er utstyrt med åpnings- og lukkeknapper og statusindikatorlys for praktisk betjening og overvåking av operatører.

2. Grunnleggende beskyttelsesvurdering, egnet for rene innendørsmiljøer

Fordi den er installert i et tørt, regnfritt og UV-fritt innendørsmiljø, er beskyttelsesgraden til innendørs VCB typisk IP20~IP40, og krever kun beskyttelse mot utilsiktet kontakt med fingre og verktøy og små mengder støv, uten å måtte takle tøffe værforhold.

3. Epoksyharpiksisolasjonsstruktur, egnet for skapdriftsforhold

Bueslukkingskammeret til innendørs VCB er innkapslet med epoksyharpikshylser, som gir fase-til-fase og fase-til-jord isolasjon, egnet for det tørre og rene miljøet inne i bryteranlegget. It is compact in size and provides reliable insulation.

4. Sikkerhetsisolering oppnådd gjennom bryterutstyr

Selve innendørs VCB har ikke en synlig skillebryter; the safety isolation function is achieved by the grounding switch and disconnector switch of the switchgear, suitable for scenarios with comprehensive cabinet interlocking protection.

Utendørs vakuumbrytere (ZW32-serien)

Fordi utendørs VCB-er må utsettes for utendørs i lengre perioder, og håndterer forhold som sol og regn, ekstreme temperaturforskjeller og støvforurensning, legger deres design vekt på holdbarhet og beskyttelse. Lugao Electrics utendørs VCB-er er preget av sin lille størrelse, lette vekt, anti-kondensegenskaper og vedlikeholdsfri drift:

Designfunksjoner

1. Helt lukket struktur med høy forsegling, trefaset stolpetype

Utendørs vakuumkretsbrytere har en fullstendig forseglet design, og oppnår et beskyttelsesnivå på IP65 og høyere. De er fullstendig vanntette, støvtette og anti-kondens, noe som gir stabil drift i regn, snø og støvete miljøer i lengre perioder. De er også motstandsdyktige mot høye temperaturer, UV-stråling og aldring, upåvirket av værforandringer utendørs.

2. Silikongummiisolerende bøssinger med stor krypeavstand

Utendørs vakuumkretsbrytere bruker isolerende foringer av silikongummi (eller keramisk) med stor krypeavstand. Sammenlignet med innendørs epoksyharpiksgjennomføringer gir dette en lengre krypeavstand, forhindrer overslagsutslipp i fuktige og forurensede utendørsmiljøer og gir overlegen motstand mot UV-aldring.

3. Praktisk og fleksibel betjening sikrer sikkerhet. Lugaos utendørs vakuumbrytere kan betjenes manuelt, elektrisk eller eksternt. De gir godt synlige frakoblinger, og sikrer pålitelig elektrisk isolasjon under vedlikehold uten behov for ekstra frakoblingsbrytere, noe som gjør dem egnet for utendørsmiljøer uten lukket bryterutstyr.

4. Fleksible installasjonsalternativer som kan tilpasses utendørs scenarier. Utendørs VCB-er støtter ulike installasjonsmetoder, inkludert stangmonterte og gulvmonterte installasjoner, og eliminerer behovet for et dedikert innendørs distribusjonsrom. Dette gjør dem spesielt egnet for steder som krever hyppig drift.

Sammenligningstabell over kjerneforskjeller mellom innendørs og utendørs vakuumstrømbrytere

Hvordan velge riktig vakuumbryter for prosjektet ditt?

Når du velger en VCB, fokuser på tre nøkkelaspekter: installasjonsmiljø, beskyttelseskrav og vedlikeholdsscenarier:

1. Prioriter installasjonsmiljøet. Hvis utstyret er installert i et lukket rom som et innendørs bryterutstyr eller distribusjonsrom, er en innendørs VCB tilstrekkelig, noe som gir lavere kostnader og bedre kompatibilitet. For utendørs luftledninger eller stangmonterte scenarier må imidlertid en utendørs VCB velges; ellers vil utstyret raskt bli skadet av regn, kondens og forurensning.

2. Vurder alvorlighetsgraden av miljøet. For sterkt forurensede og korrosive miljøer som kystområder og kjemiske industriparker, bør selv innendørsmiljøer prioritere innendørs VCBer med høyt beskyttelsesnivå. I sterkt forurensede uteområder bør stor krypeavstand og begroingshindrende utendørs VCB velges.

3. Vurder vedlikeholdsbehov. For eksterne scenarier utendørs, prioriter utendørs VCB-er med integrerte frakoblingsbrytere og vedlikeholdsfrie design for å redusere vedlikeholdsproblemer på stedet. For innendørsscenarier, velg en passende innendørs VCB-modell basert på bryterutstyrets konfigurasjon.

Som en fabrikk med over 20 års produksjonserfaring kan Lugao Power tilby tilpassede VCB-valgløsninger basert på prosjektets spenningsnivå, strømparametere og installasjonsmiljø, og hjelpe deg med å matche det best egnede utstyret.

Vanlige spørsmål: Innendørs vs. utendørs vakuumbryter

1.Kan jeg bruke en innendørs VCB utendørs for å spare kostnader?

Dette anbefales ikke. Innendørs vakuumbrytere mangler de nødvendige funksjonene for utendørs bruk, for eksempel regnbestandig, UV-bestandig og forurensningsbestandig isolasjon. Dette utgjør en sikkerhetsrisiko og vil ugyldiggjøre garantien.

2.Kan samme VCB-modell fungere for både innendørs og utendørs prosjekter?

They are not interchangeable. Selv om de bruker den samme vakuumbrytende teknologien, er deres mekaniske og isolasjonsdesign spesielt skreddersydd for spesielle miljøer. Using the wrong type can lead to premature damage and safety hazards.

3.Krever utendørs VCB-er vedlikehold?

Lugaos utendørs vakuumbrytere er designet med en helt lukket struktur, noe som gir lite vedlikehold eller vedlikeholdsfri drift. Regelmessig visuell inspeksjon av isolatorens tilstand anbefales likevel.

4.Er valglogikken for innendørs og utendørs VCB-er den samme for 10kV og 35kV?

Logikken er nøyaktig den samme, først, bestemme installasjonsmiljøet, valgprinsippet forblir uendret uavhengig av spenningsnivået.

5.Er det stor prisforskjell mellom de to typene VCB-er?

For samme spennings- og strømspesifikasjoner er utendørs VCB-er dyrere enn innendørs. Dette er fordi utendørsmodellen bruker høy værbestandig isolasjon, en fullstendig forseglet vanntett struktur og et tykkere skall, noe som resulterer i høyere produksjons- og materialkostnader.
