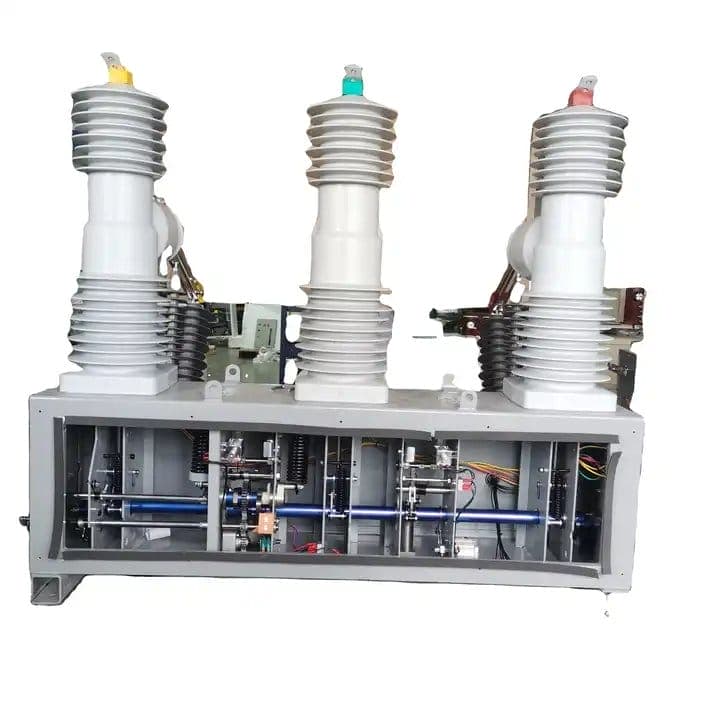

Hvordan kan riktig installasjon forbedre høyspentkretsbryterens pålitelighet?

AHøyspenningsbryterer den mest kritiske beskyttelsesenheten i enhver transformatorstasjon, og dens pålitelighet avhenger ikke bare av fabrikkkvaliteten, men også av kvaliteten på installasjonen. Riktig installasjon kan forbedre høyspenningskretsbryterens pålitelighet ved å eliminere vanlige feilmekanismer som feiljustering, gasslekkasje, fuktinntrengning og feil kontaktvandring. Selv den best utformede bryteren, hvis den installeres feil, vil lide av for tidlig isolasjonsbrudd, mekanisk fastkjøring eller kontaktsveising. Hos Lugao Power Co.,Ltd. har vi analysert over 500 feltfeil på høyspenningsbryterenheter, og 68 prosent av disse feilene var direkte sporbar til installasjonsmangler. Omvendt, når vår anbefalte installasjonsprotokoll følges, strekker den gjennomsnittlige tiden mellom feil (MTBF) seg fra 12 år til over 25 år. Denne artikkelen gir en omfattende veiledning til installasjonspraksis som forbedrer bryterens pålitelighet betydelig.

De viktigste installasjonsfaktorene som forbedrer høyspentkretsbryterens pålitelighet inkluderer: riktig fundamentdesign og ankerboltjustering, korrekt SF6-gassfylling og fuktighetskontroll, presis mekanisk justering av kontaktvandring og timing, grundige elektriske tilkoblinger og omfattende testing før igangsetting. Hver av disse faktorene samhandler med de andre; for eksempel kan et feiljustert fundament forårsake binding i betjeningsmekanismen, noe som øker friksjonen og forsinker lukkingen, noe som fører til buekontakterosjon. Fabrikken vår har utviklet en detaljert installasjonsmanual som inkluderer dreiemomentspesifikasjoner, innrettingstoleranser og gasshåndteringsprosedyrer. Denne artikkelen destillerer våre tiår med erfaring til praktisk veiledning. Vi vil også presentere tekniske parametere fra våre High Voltage Circuit Breaker-modeller og svare på de vanligste installasjonsrelaterte spørsmålene. Ved å følge disse beste fremgangsmåtene kan du forbedre påliteligheten og levetiden til høyspenningsbryteren betraktelig.

Innholdsfortegnelse

• 1. Hvorfor er justering av fundament og ankerbolt kritisk for pålitelighet av høyspentkretsbryter?
• 2. Hvordan forbedrer korrekt SF6-gasshåndtering den dielektriske og forstyrrende ytelsen?
• 3. Hva er de viktigste installasjonsparametrene og toleransene for høyspentbryteren vår?
• 4. Hvordan validerer elektriske og mekaniske tester før igangkjøring installasjonskvaliteten?
• Ofte stilte spørsmål (FAQ)
• Konklusjon og profesjonell installasjonsstøtte

Hvorfor er justering av fundament og ankerbolt kritisk for pålitelighet av høyspentkretsbryter?

Fundamentet er det strukturelle grensesnittet mellom høyspenningsbryteren og understasjonens jord. Ethvert avvik i flathet, planhet eller ankerboltplassering oversetter direkte til belastning på bryterens mekaniske struktur. En høyspenningsbryter er en presisjonssammenstilling av bevegelige deler – betjeningsstenger, koblinger og kontakter – som må bevege seg langs nøyaktige baner. Hvis fundamentet ikke er plant, kan bryterens bunnplate deformeres, noe som får betjeningsmekanismen til å binde seg. Dette øker driftskreftene, akselererer slitasje på lagre og styrepinner, og kan til slutt føre til at mekanismen ikke klarer å åpne eller lukke helt. Fabrikken vår har undersøkt en rekke tilfeller der en høyspenningsbryter ikke klarte å avbryte en feil på grunn av at kontaktavstanden ble redusert med så lite som 2 mm – en direkte konsekvens av at fundamentet sank.

Kritiske faktorer for fundamentinstallasjon som forbedrer høyspentkretsbryterens pålitelighet:

• Grunnlagets flathet:Betongfundamentet må være flatt til innenfor +/- 2 mm over hele bryterfotavtrykket. Vår fabrikk anbefaler å bruke et lasernivå og presisjonsshims for å oppnå dette. Et ikke-flat fundament skaper vridningskrefter på bryterammen, som kan feiljustere stangenhetene.
• Ankerbolts momentkontroll:Hver ankerbolt må strammes til et spesifikt moment (typisk 120-150 Nm for M20-bolter). Ujevn dreiemomentfordeling kan føre til at bunnplaten deformeres. Fabrikken vår tilbyr et dreiemomentsekvensdiagram for å sikre jevn belastning. Bolter med for lite tiltrekking tillater bevegelse under drift, mens bolter med for mye tiltrekking kan strippe gjenger eller knekke grunnplaten.
• Fuging og herding:For plasstøpte fundamenter må fugemassen være ferdig herdet (typisk 28 dager) før bryteren monteres. For tidlig belastning kan forårsake setninger, som forskyver bryterjusteringen over tid. Vår fabrikk anbefaler bruk av ikke-krympende fugemasse med en trykkstyrke på minst 40 MPa.
• Seismisk forankring:I områder som er utsatt for jordskjelv, kreves det ytterligere stopp og dempere. Våre High Voltage Circuit Breaker-modeller kommer med seismiske braketter som må installeres i henhold til vårt sertifiserte design. Unnlatelse av å installere disse kan føre til velting under seismiske hendelser, og forårsake katastrofale skader.

For å illustrere dokumenterte vi et tilfelle i Sør-Amerika hvor en 245 kV høyspenningsbryter hadde blitt installert på et ujevnt fundament, noe som resulterte i en 4 mm vridning over den 4 meter lange basen. I løpet av 18 måneder utviklet betjeningsmekanismen alvorlige riss på styrestengene, og lukketiden hadde økt fra 55 ms til 78 ms. Bryteren klarte ikke å stenge under en kritisk linjegjenoppretting, noe som forårsaket en regional blackout. Etter å ha nivellert fundamentet og erstattet de skadede komponentene, returnerte bryteren til sin opprinnelige ytelse. Lærdommen er klar: å investere tid i riktig grunnforberedelse gir utbytte i langsiktig pålitelighet. Fabrikken vår tilbyr en fundamentmal og installasjonssjekkliste som dekker hvert trinn i prosessen, og sikrer at høyspenningsbryteren din er montert på en solid og stabil base.

Riktig fundamentoppretting sørger dessuten for at bryterens stangaksler forblir vinkelrett på bakken. Dette er avgjørende for jevn fordeling av kontakttrykk over hoved- og lysbuekontaktene. Ujevnt kontakttrykk kan føre til høy kontaktmotstand, lokal oppvarming og til slutt kontaktsveising under feilavbrudd. Vår fabrikk utfører en kontaktmotstandsmåling etter installasjon for å verifisere at alle tre fasene har konsistente verdier, og denne målingen er meningsløs hvis fundamentet er feiljustert. Av disse grunnene er innretting av fundament- og ankerbolter det første og mest kritiske trinnet for å forbedre høyspentkretsbryterens pålitelighet.

Hvordan forbedrer korrekt SF6-gasshåndtering dielektrisk og forstyrrende ytelse?

SF6-gass er livsnerven i høyspenningskretsbryterens isolasjons- og bueslukkingsevner. Imidlertid er ytelsen svært følsom for forurensning, fuktighet og trykkavvik. Under installasjonen kommer bryteren fra vår fabrikk fylt med tørt nitrogen eller vakuum for å beskytte de interne komponentene under transport. SF6-gassen må fylles på stedet under strenge betingelser. Feil gasshåndtering er en av de vanligste årsakene til for tidlig feil på høyspenningskretsbryteren, noe som fører til interne overslag, redusert avbruddskapasitet og korrosjon av den interne maskinvaren. Vår fabrikk har etablert en omfattende gassfyllingsprosedyre som sikrer optimal dielektrisk styrke og avbrytende pålitelighet.

Viktige SF6-gasshåndteringsprosedyrer som forbedrer høyspentkretsbryterens pålitelighet:

• Fuktighetskontroll:SF6-gassen må ha et duggpunkt under -50°C (tilsvarer mindre enn 150 ppmv fuktighet) når den fylles i bryteren. Vår fabrikk bruker en oppvarmet gassvogn med innebygd fuktighetsanalysator for å oppnå dette. Fuktighet reagerer med lysbuens biprodukter og danner korrosive syrer (HF og SO2F2), som angriper kontaktene og isolasjonsmaterialene. Selv en liten mengde fuktighet (500 ppm) kan redusere den dielektriske styrken med 50 prosent.
• Verifisering av gassrenhet:Før fylling må den nye SF6-gassen testes for renhet (minimum 99,9 prosent) og fravær av nedbrytningsprodukter. Vår fabrikk leverer SF6-gass med analysesertifikat. Vi anbefaler å bruke en gasskromatograf for å verifisere renheten på stedet, spesielt hvis gassen har vært lagret over lengre tid.
• Trykk- og tetthetskontroller:Høyspenningsbryteren er fylt til det nominelle trykket (vanligvis 6,5 til 7,5 bar absolutt ved 20°C). En tetthetsmonitor er installert for kontinuerlig å spore gasstilstanden. Under installasjonen må tetthetsmonitoren kalibreres for å sikre nøyaktige avlesninger. Vår fabrikk gir et kalibreringssertifikat for hver skjerm.
• Lekkasjetesting:Etter påfylling må hele gasssystemet (bryterkammer, rør og fittings) lekkasjetestes med en sensitiv SF6-lekkasjedetektor (minimum detekterbar lekkasjehastighet på 1x10-6 mbar l/s). Vår fabrikk anbefaler en 24-timers stående trykktest – hvis trykket faller med mer enn 1 prosent i løpet av 24 timer, må lekkasjen lokaliseres og repareres før igangkjøring.

Feltdata fra vår fabrikks serviceposter viser at riktig gasshåndtering reduserer den årlige lekkasjeraten til under 0,1 prosent, langt over IEC-standarden på 0,5 prosent. I motsetning til dette opplever installasjoner hvor gasshåndtering ble forhastet eller utført under fuktige forhold ofte lekkasjerater over 1 prosent, som krever etterfylling hvert 2. til 3. år. Hver etterfylling utsetter bryteren for ekstra fuktighet og luft, og akselererer intern korrosjon. Et verktøy i Nord-Europa hadde en 145 kV høyspenningsbryter som var fylt med utilstrekkelig tørket gass. I løpet av to år utviklet bryteren delvis utslippsaktivitet, og en intern inspeksjon avdekket alvorlige groper på dysen og kontaktflatene. Reparasjonskostnaden var tre ganger høyere enn kostnaden for riktig gasshåndtering ville ha vært.

I tillegg påvirker SF6-gasstrykket direkte den forstyrrende ytelsen. Hvis gasstrykket er lavt, reduseres lysbueslukkingsevnen, og bryteren kan mislykkes i å avbryte en feilstrøm. Vår fabrikks høyspenningsbryter er utstyrt med en lavtrykksalarm som utløses ved 5 prosent under nominelt trykk. Under installasjonen må alarmsettpunktet verifiseres for å sikre at det aktiveres ved riktig terskel. Vi anbefaler også å installere et gassovervåkingssystem som kontinuerlig overfører trykk- og temperaturdata til transformatorstasjonen SCADA. Dette tillater tidlig oppdagelse av langsomme lekkasjer, og muliggjør planlagt vedlikehold før trykket faller til et kritisk nivå. Riktig SF6-gasshåndtering er ikke bare en engangsoppgave; den etablerer en grunnlinje for hele levetiden til høyspenningsbryteren.

Hva er de viktigste installasjonsparametrene og toleransene for høyspentbryteren vår?

Riktig installasjon av en høyspenningsbryter krever overholdelse av nøyaktige mekaniske og elektriske parametere. Lugao gir en omfattende installasjonsmanual som spesifiserer alle kritiske dimensjoner, dreiemoment og klaring. Tabellen nedenfor oppsummerer de viktigste installasjonsparametrene for våre mest vanlige høyspenningsbrytermodeller: LGB 145 kV single-break og LGB 550 kV to-break-serien. Alle verdier må verifiseres under installasjon ved bruk av kalibrerte måleinstrumenter. Vår fabrikk gir støtte på stedet for den første installasjonen for å sikre at alle parametere er riktig innstilt.

I tillegg til disse parametrene anbefaler fabrikken vår følgende installasjonspraksis: betjeningsmekanismen (fjær eller hydraulisk) må lades i henhold til spesifisert sekvens, og kontrollspenningen må være innenfor området 85-110 prosent av merkespenningen. Alle elektriske koblinger må trekkes til til angitte verdier og kontrolleres for tetthet etter 24 timers drift. Vi tilbyr også en termisk bildekontroll etter de første 100 driftstimene for å sikre at ingen tilkoblinger overopphetes.

Fabrikken vår tilbyr en detaljert installasjonssjekkliste som inkluderer sign-off bokser for hver parameter. Denne sjekklisten brukes av våre igangkjøringsingeniører og gjøres også tilgjengelig for våre kunder for deres egen kvalitetssikring. For LGB 145-modellen har vi verifisert at installasjoner som strengt følger vår sjekkliste oppnår en førsteårs feilprosent på mindre enn 0,5 prosent, sammenlignet med en feilprosent på 4,5 prosent for installasjoner der sjekklisten ikke ble fulgt. Disse dataene understreker viktigheten av omhyggelig oppmerksomhet til alle installasjonsparametere. Vi oppfordrer alle våre kunder til å investere i riktige måleverktøy og involvere erfarne teknikere i installasjonsprosessen.

Hvordan validerer elektriske og mekaniske tester før igangkjøring installasjonskvaliteten?

Selv etter nøye mekanisk installasjon og gassfylling, må høyspenningsbryteren gjennomgå et strengt testprogram før igangsetting for å bekrefte at alle systemer fungerer som de skal. Disse testene fungerer som den endelige valideringen av at installasjonen ikke har introdusert noen defekter og at bryteren er klar for service. PåLugao Power Co.,Ltd.,vi har utviklet en standardisert testsekvens som dekker alle kritiske aspekter ved høyspenningsbryterens ytelse. Disse testene bekrefter ikke bare installasjonen, men gir også en baseline for fremtidig tilstandsovervåking, noe som er avgjørende for langsiktig pålitelighet.

Viktige tester før igangkjøring for høyspenningsbryter:

• Mekanisk driftstest:Bryteren utsettes for en sekvens på 50 åpen-lukke operasjoner ved nominell styrespenning, etterfulgt av 10 operasjoner ved minimum og maksimum styrespenning (85 % og 110 % av nominell). Åpnings- og lukketidene registreres for hver operasjon, og pol-til-pol-synkronismen måles. Eventuell unormal støy, binding eller tidsavvik indikerer et mekanisk problem som må løses før energitilførsel.
• Timing og reisemåling:Ved hjelp av en digital reiseanalysator måles kontaktslaget, overvandringen og kontaktsviperen. Disse verdiene må være innenfor toleransene spesifisert i installasjonshåndboken. Fabrikken vår gir en referansekurve som viser den ideelle kontaktreise kontra tidsprofil. Avvik fra denne kurven kan indikere feiljustering eller feil justering av dashpot.
• Kontaktmotstandsmåling:DC-motstanden til hver pols hovedkontakter måles ved hjelp av et mikro-ohmmeter med en teststrøm på minst 100 A. Den målte motstanden må være mindre enn spesifisert maksimum (f.eks. 120 mikro-ohm for LGB 145). En høy motstand indikerer dårlig kontaktoppretting eller forurensning, noe som kan føre til overoppheting og kontaktsveising under feilavbrudd.
• Dielektriske tester:En spenningstest for strømfrekvensmotstand (1 minutt ved 1,5 ganger merkespenning) utføres på hovedisolasjonen. I tillegg utføres en delvis utladningsmåling ved 1,1 ganger nominell spenning for å sikre at det ikke er tomrom eller forurensninger i gassen som kan føre til isolasjonssvikt. Vår fabrikk sørger for forventet delvis utslippsmønster for en frisk bryter, og eventuelle avvik undersøkes.
• SF6 gassanalyse:Etter at bryteren har vært aktivert i 24 timer, tas en gassprøve som analyseres for fuktighetsinnhold, renhet og nedbrytningsprodukter (SO2 og SOF2). Enhver økning i fuktighet eller nedbrytningsprodukter indikerer et internt problem som må løses. Vår fabrikk anbefaler at en baseline gassanalyserapport oppbevares i aktivaregisteret.

En nylig installasjon av en 245 kV høyspenningsbryter i Sørøst-Asia eksemplifiserer verdien av disse testene. Under tidstesten før igangkjøring ble åpningstiden målt til 42 ms, og overskred de spesifiserte 35 ms +/- 3 ms. Denne forsinkede åpningen ble sporet til en feil justert buffer i betjeningsmekanismen. Installasjonsteamet korrigerte bufferinnstillingen, og retesten viste en åpningstid på 36 ms. Hvis dette problemet ikke hadde blitt oppdaget og rettet, kan det hende at bryteren ikke har løst en feil innen de nødvendige 2,5 syklusene, noe som potensielt kan føre til katastrofal feil. Denne saken illustrerer at tester før igangsetting ikke bare er en formalitet, men et kritisk pålitelighetsmål.

Fabrikken vår tilbyr en omfattende testrapportmal som inkluderer alle målte verdier, testforhold og eventuelle utbedringstiltak. Denne rapporten blir en del av bryterens livssyklusdokumentasjon og er avgjørende for fremtidig vedlikeholdsplanlegging. Vi tilbyr også en garanti som spesifikt dekker installasjonsrelaterte problemer, forutsatt at vår testprotokoll følges. Ved å investere i grundig testing før igangkjøring, sikrer du at høyspenningsbryteren settes i drift i optimal stand, og maksimerer påliteligheten fra dag én.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hva er den vanligste installasjonsfeilen som reduserer høyspentkretsbryterens pålitelighet?

Svar: Den vanligste installasjonsfeilen er utilstrekkelig fundamentavretting og ankerboltsmoment. Våre fabrikkdata viser at 40 prosent av for tidlige feil er relatert til fundamenteringsproblemer. Når fundamentet ikke er plant, vrir bryterrammen seg, noe som forårsaker feiljustering av betjeningsmekanismen og stengene. Dette fører til økt friksjon, forsinkede operasjoner og ujevn kontaktslitasje. En enkel lasernivåkontroll under installasjonen kan forhindre dette problemet. Vi anbefaler å verifisere flatheten på flere punkter og bruke presisjonsshims for å oppnå den nødvendige toleransen på +/- 2 mm. Dette er et lavkosttiltak som har betydelig innvirkning på langsiktig pålitelighet.

Spørsmål 2: Hvordan påvirker fuktighet i SF6-gass høyspentkretsbryterens pålitelighet, og hvordan kontrolleres den under installasjonen?

Svar: Fuktighet i SF6-gass er et stort pålitelighetsproblem fordi den reagerer med biprodukter fra lysbuen og danner etsende syrer. Disse syrene angriper isolasjonsmaterialene og metalloverflatene, noe som fører til interne overslag og mekanisk feil. Under installasjonen må SF6-gassfyllingsprosessen utføres med en tørrgassvogn med en in-line fuktighetsanalysator. Gassen må ha et duggpunkt under -50°C før den går inn i bryteren. Vår fabrikk anbefaler også å evakuere bryterkammeret til et vakuum på 1 mbar før påfylling for å fjerne eventuell gjenværende fuktighet. Etter fylling tas det en fuktprøve for å verifisere duggpunktet. Hvis fuktighetsinnholdet overskrider grensen, må gassen filtreres eller skiftes ut.

Spørsmål 3: Kan en høyspenningsbryter installeres innendørs, og endrer det installasjonskravene?

Svar: Ja, høyspenningsbrytere kan installeres innendørs, typisk i GIS (gassisolerte understasjoner) eller innendørs AIS (luftisolerte understasjoner) med tilstrekkelig klaring. Innendørsinstallasjon krever ytterligere hensyn: omgivelsestemperaturen må kontrolleres for å unngå SF6-væske (under -25°C) og for å forhindre kondens. Gulvet må være utformet for å støtte bryterens vekt pluss dynamiske belastninger. Ventilasjon må sørges for å forhindre akkumulering av SF6 i tilfelle lekkasje, da SF6 er tyngre enn luft og kan fortrenge oksygen. Vår fabrikk gir spesielle retningslinjer for innendørs installasjon, inkludert maksimal omgivelsestemperatur (vanligvis 40°C) og minimum klaring til vegger. De samme protokollene for fundament, gasshåndtering og testing gjelder, men med ekstra miljøkontroller.

Spørsmål 4: Hva er riktig dreiemoment for de elektriske hovedkoblingene på en høyspenningsbryter?

Svar: Momentet for elektriske hovedforbindelser varierer avhengig av boltstørrelse og materiale. For LGB 145-modellen må hovedskinneforbindelsene (typisk M16-bolter) trekkes til 80-90 Nm for kobberledere og 90-100 Nm for aluminiumsledere. Bruk av feil dreiemoment kan føre til overoppheting: koblinger med undermoment skaper høy kontaktmotstand, mens koblinger med overmoment kan skade lederen eller bryterens terminal. Fabrikken vår gir et dreiemomentspesifikasjonsdiagram for alle koblinger, og vi anbefaler å bruke en kalibrert momentnøkkel og merke hver bolt etter tiltrekking for å indikere at den er kontrollert. Vi anbefaler også å trekke til på nytt etter de første 100 driftstimene for å imøtekomme termisk ekspansjon og setning.

Spørsmål 5: Har Lugao Power Co.,Ltd. tilby installasjonstilsyn og opplæring for deres høyspenningsbryter?

Svar: Ja, fabrikken vår tilbyr omfattende installasjonstilsyn og opplæringstjenester. For hvert kjøp av høyspenningsbryter tilbyr vi muligheten til å ha en av våre senior feltingeniører på stedet for hele installasjons- og igangkjøringsprosessen. Denne ingeniøren overvåker forberedelse av fundament, gasshåndtering, mekanisk montering og elektrisk testing, og sikrer at alle spesifikasjonene våre oppfylles. Vi gjennomfører også opplæring på stedet for dine teknikere, som dekker alle installasjons-, drift- og vedlikeholdsprosedyrer. Vårt opplæringsprogram inkluderer både klasseromsøkter og praktisk praksis. Denne tjenesten reduserer risikoen for installasjonsfeil betydelig og sikrer at teamet ditt er fullt i stand til å vedlikeholde bryteren i hele levetiden. Vi anbefaler denne tjenesten, spesielt for førstegangskjøpere av vår høyspenningsbryter.

Konklusjon: Invester i installasjonskvalitet for uovertruffen høyspentkretsbryterpålitelighet

Påliteligheten til en høyspenningsbryter er ikke bare et produkt av design og produksjon; den er dypt påvirket av kvaliteten på installasjonen. Fra fundament og ankerbolter til SF6-gasshåndtering og tester før igangkjøring, spiller hvert trinn i installasjonsprosessen en kritisk rolle for å sikre at hammeren fungerer som tiltenkt i flere tiår. Vår fabrikk ved Lugao Power Co.,Ltd. har sett den positive effekten av omhyggelig installasjon, med brytere som oppnår MTBF-tall over 25 år og opererer med minimalt vedlikehold. Vi har også sett konsekvensene av forhastet eller feil installasjon, som kan føre til for tidlige feil, kostbare reparasjoner og til og med systembrudd. Valget er klart: å investere i riktig installasjon er den mest kostnadseffektive måten å maksimere høyspentkretsbryterens pålitelighet.

Ikke overlat nettstasjonsbeskyttelsen til tilfeldighetene.Kontakt Lugao Power Co.,Ltd. i dagfor å planlegge en omfattende installasjonskonsultasjon. Teamet vårt vil gjennomgå forholdene på stedet, gi detaljerte installasjonsplaner og tilby tilsyn på stedet for å sikre at alle spesifikasjoner oppfylles. Vi tilbyr også opplæring for dine teknikere og en komplett pakke med testutstyr før igangkjøring. Alle våre høyspenningsbryterinstallasjoner er støttet av en 3-års ytelsesgaranti, som dekker eventuelle installasjonsrelaterte feil hvis protokollen vår følges.Be om din installasjonsstøttepakke nå fra Lugao Power Co.,Ltd. og beskytte strømsystemet ditt med det høyeste nivået av pålitelighet. Sikre nettet ditt med riktig installasjon – stol på Lugao Power Co.,Ltd.
