Hvordan håndterer høyspentstrømbrytere kortslutninger og overbelastninger?

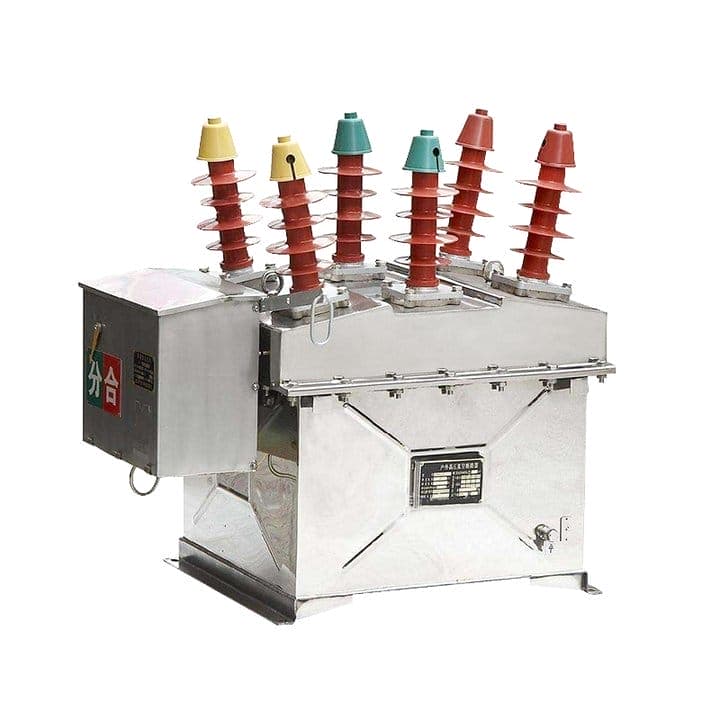

I høyspentsystemer er kortslutninger og overbelastning uunngåelige hendelser som kan forårsake katastrofal skade på utstyr, forstyrre strømforsyningen og sette personell i fare. Høyspenningsbryteren er den primære beskyttelsesenheten som må oppdage, avbryte og isolere disse feilforholdene i løpet av millisekunder. Men hvordan håndterer en høyspenningsbryter slike ekstreme elektriske hendelser? Prosessen involverer en sofistikert sekvens av deteksjon, relékoordinering, mekanisk drift og lysbueslukking. Når en kortslutning eller overbelastning oppstår, kan strømmen stige til verdier 10 til 50 ganger den normale driftsstrømmen, og generere enorm termisk og mekanisk stress. DeHøyspenningsbrytermå ikke bare åpne kontaktene for å bryte kretsen, men også slukke den resulterende elektriske lysbuen raskt og sikkert, og forhindre gjentenning. Hos Lugao Power Co.,Ltd. har fabrikken vår produsert høyspenningsbrytere i over 20 år, og vi har foredlet avbruddsmekanismene for å håndtere feilstrømmer opp til 80 kA ved spenninger opp til 550 kV.

Håndteringen av kortslutninger og overbelastninger er forskjellig i både deteksjons- og avbruddsstrategi. En overbelastning er en moderat, men vedvarende overstrøm, typisk 1,2 til 2 ganger merkestrømmen, som kan forårsake termisk skade hvis den får vedvare. Kortslutninger er mer alvorlige, med strømmer som kan overstige 10 ganger nominell verdi, og skaper massive magnetiske krefter og bueenergier. Høyspenningsbryteren bruker beskyttelsesreléer for å skille mellom disse hendelsene og sette i gang passende respons. For overbelastninger kan bryteren bruke en tidsforsinket tur for å tillate midlertidige overbelastninger å fjerne. For kortslutninger må bryteren fungere øyeblikkelig, ofte innen 2 til 3 sykluser (30 til 50 millisekunder). Denne artikkelen utforsker de detaljerte mekanismene – fra feildeteksjon til bueslukking – som gjør at høyspenningskretsbryteren kan håndtere disse ekstreme forholdene pålitelig. Vi deler også tekniske spesifikasjoner fra vår fabrikks produktlinje og praktisk vedlikeholdsinnsikt.

Innholdsfortegnelse

• 1. Hva skjer inne i en høyspentstrømbryter under en kortslutning?
• 2. Hvordan oppdager og skiller høyspenningsbryteren mellom overbelastninger og kortslutninger?
• 3. Hva er de viktigste tekniske spesifikasjonene for feilavbrudd?
• 4. Hvordan kan vedlikehold og testing sikre pålitelig feilhåndtering?
• Ofte stilte spørsmål (FAQ)
• Konklusjon og konsultasjon av beskyttelsessystem

Hva skjer inne i en høyspentstrømbryter under en kortslutning?

Når det oppstår en kortslutning, øker strømmen i kraftsystemet øyeblikkelig, og høyspenningsbryteren må reagere med ekstrem hastighet. Hendelsesforløpet inne i bryteren er en fint koreografert mekanisk og elektrisk prosess. Ved mottak av et utløsersignal fra beskyttelsesreléet, frigjør betjeningsmekanismen (fjær, hydraulisk eller pneumatisk) lagret energi, noe som får den bevegelige kontakten til å skille seg fra den faste kontakten. I separasjonsøyeblikket dannes en elektrisk lysbue over kontaktgapet, opprettholdt av den høye feilstrømmen. Denne lysbuen genererer temperaturer på 15 000 til 20 000 Kelvin, som ville fordampe kontaktene og ødelegge bryteren hvis den ikke ble kontrollert. Derfor er høyspenningskretsbryteren avhengig av et bueslukkingsmedium – enten SF6-gass, vakuum eller olje – for å avkjøle og avionisere lysbuen, og slukke den ved neste nullkryssing. Hele prosessen fra feilstart til strømavbrudd må skje innen 3 til 5 strømsykluser (50 til 80 millisekunder).

Detaljert trinn-for-trinn prosess inne i høyspenningskretsbryteren under en kortslutning:

• Trinn 1: Feildeteksjon og reléinitiering:Strømtransformatorer (CT-er) registrerer den brå strømøkningen og sender et signal til beskyttelsesreléet. Reléet sammenligner strømmen med pickup-innstillingen og avgjør om feilen er en kortslutning eller overbelastning. Ved kortslutning sender releet en øyeblikkelig utløsningskommando til bryteren.
• Trinn 2: Aktivering av betjeningsmekanismen:Utløserspolen aktiveres, og frigjør låsen som holder betjeningsmekanismen. I en fjærdrevet bryter frigjør fjæren og driver den bevegelige kontakten via et koblingssystem. I en hydraulisk bryter ledes høytrykksolje til et stempel som beveger kontakten. Denne mekaniske handlingen tar vanligvis 5 til 15 millisekunder.
• Trinn 3: Kontaktseparasjon og lysbuedannelse:Når den bevegelige kontakten trekker seg bort, bygger en bue bro over gapet. Buen er i utgangspunktet drevet av den høye strømmen og de magnetiske kreftene som genereres. Lysbuekontaktene, laget av materialer som kobber-wolfram eller sølv-wolfram, motstår smelting, men opplever fortsatt betydelig erosjon.
• Trinn 4: Bueslukking:I en SF6 høyspenningsbryter komprimerer en puffermekanisme SF6-gassen og leder den gjennom en dyse over buen. Gasstrømmen med høy hastighet fjerner varme og ioniserte partikler, mens de elektronegative SF6-molekylene fanger frie elektroner, og forhindrer re-ionisering. I en vakuumbryter blir lysbuen slukket ved rask diffusjon av metalldamp i vakuummiljøet.
• Trinn 5: Gjeldende null avbrudd:Buen slukkes ved neste strømnull (når AC-bølgeformen krysser null). Etter avbrudd må den dielektriske styrken over de åpne kontaktene gjenopprette seg raskt for å motstå den transiente gjenopprettingsspenningen (TRV) som vises over gapet. Bryteren må forbli åpen, og forhindrer gjentakelse.

For å illustrere alvorlighetsgraden av en kortslutning kan du vurdere et 145 kV-system med en feilstrøm på 40 kA. Energien som frigjøres i lysbuen kan overstige 100 MJ, nok til å smelte 50 kg kobber. Vår høyspenningsbryter på Lugao er designet for å håndtere slike hendelser med minimal kontakterosjon. SF6 puffermekanismen vi bruker er optimert gjennom beregningsvæskedynamikk (CFD) for å sikre at gassstrømningshastigheten overstiger Mach 2 ved dysehalsen, noe som sikrer rask lysbueslukking. I typetester har vår høyspenningsbryter med suksess avbrutt 40 kA feil ved 145 kV i 20 påfølgende operasjoner uten noen forringelse av ytelsen. Denne robuste utformingen gir verktøyene tillit til at systemet deres vil være beskyttet selv under de mest alvorlige kortslutningsforholdene.

Hvordan oppdager og skiller høyspenningsbryteren mellom overbelastninger og kortslutninger?

Evnen til å skille mellom overbelastning og kortslutning er avgjørende for pålitelig drift av et kraftsystem. En overbelastning er en tilstand der strømmen overstiger nominell verdi, men ikke er en umiddelbar trussel mot utstyr, og den kan være midlertidig (f.eks. å starte en stor motor). En kortslutning er en alvorlig feil som krever øyeblikkelig fjerning. Høyspenningskretsbryteren er avhengig av beskyttelsesreléer – enten elektromekaniske, solid-state eller mikroprosessorbaserte – for å gjøre denne forskjellen. Disse reléene mottar strøminnganger fra strømtransformatorer (CT-er) og spenningsinnganger fra potensielle transformatorer (PT-er), og de bruker spesifikke algoritmer og tidsstrømkarakteristikk for å skille mellom de to forholdene. Reléet sender deretter et utløsningssignal til høyspenningsbryteren med riktig timing.

Hvordan høyspenningskretsbryterdeteksjonssystemet skiller feil:

• Invers-tids overstrømbeskyttelse (for overbelastning):Reléet bruker en invers-tidskarakteristikk, hvor turtiden avtar når strømmen øker. For en moderat overbelastning (f.eks. 120 prosent av merkestrømmen), kan utkoblingstiden være flere sekunder, slik at midlertidige overbelastninger kan passere. Hvis overbelastningen vedvarer, utløser reléet høyspenningsbryteren for å forhindre termisk skade.
• Øyeblikkelig overstrømsbeskyttelse (for kortslutning):For strømmer som overskrider en høy henteterskel (vanligvis 8 til 12 ganger merkestrømmen), fungerer reléet øyeblikkelig og sender et utløsersignal uten tilsiktet forsinkelse. Dette sikrer at høyspenningsbryteren åpner innen 20 til 30 millisekunder, og begrenser skaden på utstyret.
• Retningsbestemt overstrømsbeskyttelse:I nettverkssystemer kan feil oppstå i begge retninger. Retningsreléer bruker både strøm- og spenningsinnganger for å bestemme retningen på feilen, og sikrer at bare høyspenningsbryteren nærmest feilen åpner, mens andre forblir lukket for å opprettholde strømflyten.
• Jordfeilvern:For enkelt-linje-til-jord feil, som er vanlige i høyspenningsanlegg, brukes reststrømdeteksjon. Reléet overvåker nullsekvensstrømmen, som er summen av trefasestrømmene. Hvis nullsekvensstrømmen overskrider en satt terskel, utløser reléet høyspenningsbryteren.

Moderne høyspenningskretsbrytersystemer bruker numeriske releer med kommunikasjonsmuligheter, som muliggjør fjernovervåking og koordinering med andre brytere i transformatorstasjonen. Disse reléene kan også lagre hendelsesposter og feilbølgeformer, som er uvurderlige for analyse etter feil. Vår fabrikk ved Lugao Power Co.,Ltd. gir en omfattende beskyttelsesrelékoordineringstjeneste, som sikrer at innstillingene for vår høyspenningsbryter er optimalt tilpasset systemets krav. Vi bruker industristandard koordineringsprogramvare for å simulere forskjellige feilscenarier og verifisere at reléinnstillingene gir selektiv koordinering, noe som betyr at bare bryteren nærmest feilen fungerer.

Et praktisk eksempel: I en 230 kV overføringslinje kan beskyttelsesreléet for en høyspenningsbryter settes til å utløse ved 1,2 ganger merkestrømmen for en overbelastning med en tidsurinnstilling på 2 sekunder, og på 12 ganger merkestrømmen for øyeblikkelig utkobling. Hvis en stor motor starter, og forårsaker en 1,4 ganger strømstøt, vil ikke releet utløses fordi overbelastningsvarigheten er kort. Hvis det imidlertid oppstår en fase-til-fase-feil, kan strømmen nå 18 ganger nominell verdi, og reléet vil utløse høyspenningsbryteren øyeblikkelig, og fjerne feilen innen 3 sykluser. Denne selektive koordineringen er avgjørende for å opprettholde systemstabilitet og forhindre kaskadebrudd.Lugao Power Co.,Ltd.gir en detaljert reléinnstillingsguide med hver høyspenningsbryter, og hjelper verktøy med å oppnå optimal koordinering.

Hva er de viktigste tekniske spesifikasjonene for feilavbrudd?

Evnen til en høyspenningsbryter til å håndtere kortslutninger og overbelastninger er definert av et sett med kritiske tekniske spesifikasjoner. Disse parametrene bestemmer bryterens feilstrømklassifisering, avbruddstid og transient gjenopprettingsspenningsevne (TRV). Lugao Power Co.,Ltd. produserer et omfattende utvalg av høyspenningsbrytere for ulike spenningsnivåer og feiltilstander. Tabellen nedenfor oppsummerer de viktigste feilhåndteringsspesifikasjonene for våre mest populære modeller, som brukes i overførings- og distribusjonsstasjoner over hele verden. Alle verdier er typetestet i henhold til IEC 62271-100 og ANSI C37.09 standarder.

I tillegg til standardklassifiseringene tilbyr fabrikken vår høyspenningskretsbryter med forbedrede feilavbruddsmuligheter. For eksempel tilbyr vi en "høyhastighets"-versjon med en optimert driftsmekanisme som reduserer åpningstiden med 5 millisekunder, noe som er kritisk for generatorbryterapplikasjoner. Vi tilbyr også en "kondensatorbank" koblingsvariant med høyere TRV-klassifisering for kobling av kapasitive strømmer. Alle våre høyspenningsbrytere er utstyrt med en selvblåsende puffermekanisme som reduserer driftsenergien som kreves for feilavbrudd med 30 prosent, noe som tillater mindre fjærer og mer pålitelig drift.

For å sikre at vår høyspenningsbryter oppfyller de spesifiserte feilklassifiseringene, gjennomgår hver enhet et omfattende testprogram fra fabrikken. Dette inkluderer dielektriske tester (strømfrekvens og lynimpuls), kortslutningstester ved uavhengige laboratorier og mekaniske utholdenhetstester (over 10 000 operasjoner). Vår fabrikk ved Lugao Power Co.,Ltd. gir en fullstendig testrapport med hver forsendelse, inkludert oscillogrammer av feilavbruddstester, som sikrer full sporbarhet. For nettkunder er disse testrapportene avgjørende for nettverksplanlegging og koordineringsstudier, og de gir forsikring om at høyspenningsbryteren vil fungere som forventet når en feil oppstår.

Hvordan kan vedlikehold og testing sikre pålitelig feilhåndtering?

Selv den beste høyspenningskretsbryteren vil ikke klare å håndtere en kortslutning eller overbelastning hvis den ikke er riktig vedlikeholdt. Feilhåndtering er avhengig av den nøyaktige timingen av mekaniske komponenter, integriteten til lysbueslukkingsmediet og riktig drift av reléer og kontrollkretser. Vår fabrikk ved Lugao Power Co.,Ltd. har utviklet et omfattende vedlikeholdsprogram for høyspenningsbryteren vår, som inkluderer periodisk inspeksjon, funksjonstesting og diagnostisk analyse. Regelmessig vedlikehold sikrer ikke bare at bryteren fungerer ved behov, men forlenger også levetiden og reduserer risikoen for katastrofale feil.

Viktige vedlikeholdspraksis for pålitelig feilhåndtering av høyspenningsbryter:

• Kontaktslitasje og erosjonsmåling:Etter et kortslutningsavbrudd kan lysbuekontaktene erodere. Vår høyspenningskretsbryterdesign inkluderer en slitasjeindikator som lar operatører estimere gjenværende kontaktlevetid. Vi anbefaler å måle kontaktmotstand (med mikro-ohmmeter) årlig, og bytte ut kontakter når motstanden øker med mer enn 20 prosent over grunnlinjen.
• SF6 gasstetthet og fuktighetsovervåking:SF6-gasstrykket må holdes innenfor det spesifiserte området for riktig bueslukking. En tetthetsmonitor sporer kontinuerlig gasstrykket og varsler operatører hvis det oppstår en lekkasje. I tillegg bør fuktighetsinnholdet kontrolleres halvårlig; hvis den overstiger 200 ppm, bør gassen filtreres eller skiftes ut. Fabrikken vår tilbyr en gasshåndterings- og analysetjeneste for alle våre høyspenningsbrytere.
• Driftsmekanismens tidstest:Åpnings- og lukketidene til bryteren må kontrolleres årlig ved hjelp av en digital tidsanalysator. Avvik på mer enn 10 prosent fra fabrikkinnstilte verdier kan indikere mekanisk slitasje eller feiljustering. Høyspenningsbryteren vår har en modulær driftsmekanisme som kan betjenes uten å ta bryteren ut av drift.
• Isolasjonsmotstand og effektfaktortester:De isolerende delene – stolpeisolatorer, gjennomføringer og interne støttestrukturer – bør testes for dielektrisk integritet. Vi anbefaler å utføre en effektfaktor (tan delta) test hvert tredje år for å oppdage eventuell forringelse av isolasjonsegenskapene.

For å illustrere viktigheten av vedlikehold bør du vurdere en sak fra et europeisk selskap som opplevde at en 245 kV høyspenningsbryter ikke løste ut under en kortslutning, noe som forårsaket omfattende skade på en transformator. En undersøkelse avdekket at bryterens betjeningsmekanisme hadde akkumulert fuktighet på grunn av en mislykket forsegling, og utløserspolen satt fast. Verktøyet vedtok deretter vår anbefalte årlige tidstest og fuktighetssjekk, og de har ikke opplevd lignende feil de siste åtte årene. Fabrikken vår leverer en detaljert vedlikeholdsloggbok med hver høyspenningsbryter, og vi tilbyr opplæring for forsyningspersonale om riktig testing og diagnostiske prosedyrer.

For kunder som trenger omfattende støtte, kan Lugao Power Co.,Ltd. tilbyr en servicekontrakt som inkluderer et årlig fabrikkopplært teknikerbesøk, diagnostiske tester på stedet og nødutskifting av reservedeler. Vi tilbyr også et eksternt overvåkingsalternativ som kontinuerlig sporer nøkkelparametere til høyspenningsbryteren, og sender varsler til verktøyets kontrollsenter hvis noen parameter går utenfor normalområdet. Ved å investere i regelmessig vedlikehold og utnytte vår diagnostiske ekspertise, kan verktøy sikre at deres høyspenningsbryter vil håndtere kortslutninger og overbelastninger pålitelig, beskytte strømsystemet og minimere nedetid.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hva er den maksimale kortslutningsstrømmen som en høyspenningsbryter kan avbryte?

Svar: Maksimal kortslutningsstrøm avhenger av bryterens nominelle bryteevne, som er angitt i kA. For høyspenningsbryteren vår i LGB-serien varierer den maksimale avbruddsstrømmen fra 31,5 kA for 72,5 kV-modeller til 63 kA for 550 kV-modeller. Denne vurderingen er basert på symmetrisk strøm ved nominell spenning. Bryteren kan også avbryte asymmetriske feilstrømmer med en DC-komponent, forutsatt at den totale strømmen ikke overstiger bryterens konstruksjonsevne. For høyere feilnivåer kan flere brytere brukes i serie eller en høyere klassifisert bryter kan velges. Fabrikken vår tilbyr en analysetjeneste på feilnivå for å hjelpe deg med å velge riktig bryter for systemet ditt.

Spørsmål 2: Hvordan slukker høyspenningsbryteren lysbuen etter at den åpner seg?

Svar: Høyspenningsbryteren bruker en puffermekanisme som komprimerer SF6-gass og leder den gjennom en dyse over lysbuen. Gasstrømmen med høy hastighet avkjøler lysbuen og fjerner ioniserte partikler, mens de elektronegative SF6-molekylene fanger opp frie elektroner og forhindrer re-ionisering. Buen slukkes ved gjeldende nullkryssing, og den dielektriske styrken til kontaktgapet gjenoppretter seg raskt. Denne prosessen gjentas for hver fase uavhengig. Høyspentbryteren vår har blitt testet for å sikre pålitelig lysbueslukking under alle feilforhold.

Spørsmål 3: Kan en høyspenningsbryter håndtere flere kortslutninger uten å trenge vedlikehold?

Svar: Ja, en høyspenningsbryter er designet for å håndtere flere feilavbrudd før den krever vedlikehold. Antallet feilavbrudd den kan håndtere avhenger av feilstrømmens størrelse og bryterens utforming. For eksempel kan vår høyspenningsbryter håndtere 20 fullrangerte kortslutningsavbrudd uten kontaktutskifting. For lavere feilstrømmer kan imidlertid antallet avbrudd være betydelig høyere. Vi anbefaler å overvåke kontaktslitasje ved å bruke slitasjeindikatoren og planlegge vedlikehold basert på den kumulative feilstrømmen som er avbrutt. Fabrikken vår tilbyr en vedlikeholdskalkulator for å hjelpe med denne planleggingen.

Spørsmål 4: Hva er forskjellen mellom en kortslutning og en overbelastning når det gjelder høyspenningsbryterdrift?

Svar: En kortslutning er en høystrømsfeil som krever øyeblikkelig avbrudd, vanligvis innen 3 til 5 sykluser, for å forhindre skade på utstyret. En overbelastning er en moderat overstrøm som ikke umiddelbart er farlig, og bryterens relé kan tillate den å vedvare i noen sekunder til minutter for å slippe midlertidige overbelastninger. Høyspenningsbryteren fungerer raskere ved kortslutning enn ved overbelastning. For overbelastninger kan bryteren være utstyrt med termisk eller invers-tidsutkoblingskarakteristikk. Våre beskyttelsesreléinnstillinger er optimalisert for å skille mellom disse to forholdene, og sikrer riktig respons.

Spørsmål 5: Hvor ofte bør høyspenningsbryteren testes for feilhåndtering?

Svar: Vi anbefaler en omfattende test av høyspenningskretsbryterens feilhåndteringsytelse minst én gang i året, inkludert timingtester, kontaktmotstandsmåling og SF6-gassanalyse. For brytere som opererer ofte eller er plassert i tøffe omgivelser, er hyppigere testing (hver 6. måned) tilrådelig. I tillegg, etter ethvert større feilavbrudd (over 50 prosent av nominell bruddkapasitet), bør bryteren inspiseres og testes. Fabrikken vår tilbyr en detaljert testprosedyre og tilbyr felttesttjenester for alle våre høyspenningskretsbryterprodukter.

Konklusjon: Sørg for pålitelig feilbeskyttelse med høyspenningsbryter

Høyspenningsbrytere er frontlinjeforsvaret mot kortslutninger og overbelastninger i kraftsystemer. Deres evne til å oppdage, avbryte og isolere feiltilstander raskt og pålitelig er avgjørende for systemstabilitet, utstyrsbeskyttelse og personellsikkerhet. Som vi har forklart, involverer prosessen presis relékoordinering, rask mekanisk handling og avansert bueslukking ved bruk av SF6-gass. De tekniske spesifikasjonene og vedlikeholdspraksisen vi har skissert sikrer at høyspenningsbryteren din vil fungere når det betyr mest. Hos Lugao Power Co.,Ltd., har fabrikken vår konstruert et omfattende utvalg av høyspenningsbrytere som oppfyller de høyeste internasjonale standarder og støttes av flere tiår med erfaring i kraftindustrien.

Planlegger du å oppgradere eller utvide beskyttelsessystemet?Kontakt Lugao Power Co.,Ltd. i dagfor en omfattende konsultasjon om feilbeskyttelse. Vårt team av kraftsystemingeniører vil analysere systemets feilnivåer, beskyttelseskoordinering og utstyrskrav, og anbefale den optimale løsningen for høyspenningsbryter. Vi tilbyr full teknisk støtte, inkludert koordinering av reléinnstillinger, installasjonsovervåking og opplæring for vedlikeholdspersonalet ditt.Be om din gratis vurdering av beskyttelsessystem nå fra Lugao Power Co.,Ltd. og sørg for at strømsystemet ditt er beskyttet av høyspenningsbryterteknologi av høyeste kvalitet.
