Hvordan påvirker spenningsverdier ringhovedenhetens ytelse?

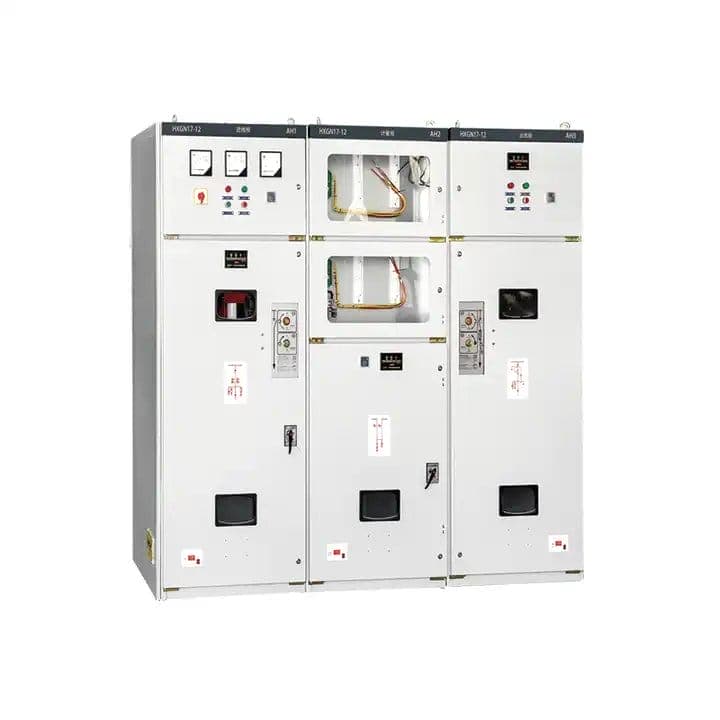

Spenningsklassifiseringer er ikke bare en spesifikasjon på et navneskilt; de er hjørnesteinen iRing Hovedenhet(RMU) ytelse, sikkerhet og lang levetid. I mellomspenningsdistribusjonsnettverk (vanligvis 6kV til 40,5kV), fører valg av en RMU med en upassende spenningsklassifisering til katastrofale isolasjonsfeil, overdreven delvis utladning og driftsstabilitet. Hos Lugao Power Co.,Ltd., har fabrikken vår konstruert Ring Main Unit-løsninger som nøyaktig matcher nettspenningsprofiler, og sikrer at hver komponent fra samleskinnene til vakuumavbryterne fungerer innenfor sitt optimale elektriske spenningsvindu. Denne artikkelen forklarer hvorfor spenningsklassifiseringer dikterer dielektrisk styrke, lastbruddkapasitet og feiltoleranse.

For elektrisitetsledere og industrianleggsingeniører vil forståelsen av forholdet mellom systemets nominelle spenning og RMU-motstandsevne forhindre kostbar nedetid. En ringhovedenhet designet for 12kV brukt på et 24kV-system vil oppleve dobbelt så høy elektrisk feltspenning, akselerere isolasjonsaldring og øke risikoen for fase-til-fase lysbue. Omvendt, overspesifikasjon av en RMU for et nettverk med lavere spenning sløser med kapitalutgifter. Vår fabrikk ved Lugao Power Co.,Ltd. bygger tilpassbare RMUer med verifiserte spenningsklassifiseringer i samsvar med IEC 62271-200 og GB/T 3906 standarder. Denne omfattende veiledningen bryter ned hvordan spenningsvurderinger påvirker hver ytelsesparameter, støttet av våre interne testdata og felterfaring.

Katalog

Hvorfor spenningsklassifisering bestemmer dielektrisk styrke og isolasjonskoordinasjon i en ringhovedenhet

Den dielektriske ytelsen til enhver ringhovedenhet er fundamentalt knyttet til dens nominelle spenningsnivå. Spenningsklassifiseringen påvirker de elektriske klaringene, krypeavstandene og typen isolasjonsmedium (SF6, solid epoxy eller tørr luft). For en ringhovedenhet fra Lugao Power Co.,Ltd., designer fabrikken vår hver RMU med en spesifisert strømfrekvens som tåler spenning og lynimpulsmotstandsspenning som korrelerer direkte med systemets maksimale driftsspenning. Nedenfor er en detaljert oversikt over hvordan spenningsklassifiseringer setter isolasjonsterskelene.

• Grunnleggende isolasjonsnivå (BIL):For en 12kV RMU er standard lynimpulsmotstandsspenning 75kV topp. For en 24kV enhet stiger BIL til 125kV. Denne økningen på 66 % krever større faseavstand og robuste solide isolasjonsbarrierer.
• Partial Discharge Inception Voltage (PDIV):Høyere spenningsklassifisering øker eksponentielt risikoen for delvis utladning. Fabrikken vår tester hver ringhovedenhet ved 1,5x nominell spenning for å sikre at PDIV forblir under 10pC. Ved 36kV krever PD-kontroll trelags epoksystøping.
• Klarering og krypning:IEC 62271-1 krever minimumsklaringer på 60 mm for 12 kV, men 120 mm for 24 kV. Våre ringhovedenheter har optimalisert vakuumstøping for å redusere nødvendige klaringer samtidig som standardene overgår.
• SF6 trykkavhengighet:For gassisolerte RMU-er krever høyere spenningsklassifisering økt SF6-gasstetthet (0,25 MPa for 12kV mot 0,45 MPa for 40,5kV) for å opprettholde dielektrisk stivhet. Lugao Power Co.,Ltd. bruker lekkasjesikre sveisede rustfrie ståltanker.

Vår fabrikk har samlet testresultater fra 500+ RMU-installasjoner. Følgende tabell illustrerer den direkte korrelasjonen mellom spenningsklasse og viktige isolasjonsparametere forLugao Power Co.,Ltd.Ring Hovedenhet serie.

Det er ikke valgfritt å velge riktig spenningsklasse. Når en ringhovedenhet opererer over dens designspenning, starter elektrisk tredannelse innen to år. Vår fabrikk anbefaler alltid å spesifisere en RMU med en nominell spenning lik eller 10 % høyere enn nettverkets maksimale driftsspenning. Lugao Power Co.,Ltd. tilbyr tilpassede RMU-er fra 6kV til 40,5kV, hver validert gjennom dielektriske typetester i vårt sertifiserte høyspentlaboratorium.

Hvordan spenningsklassifiseringer direkte påvirker belastningsbryting og kortslutningskapasitet

Bytteytelsen for lastbrudd og kortslutningskapasiteten til en ringhovedenhet er ikke statisk; de skalerer med merkespenningen. For en gitt fysisk kontaktdesign, øker spenningsklassifiseringen lysbueenergien under bytteoperasjoner. Våre fabrikkingeniører ved Lugao Power Co.,Ltd. design vår Ring Main Unit med kontaktgeometrier som tar hensyn til både spenning og strøm samtidig. Her er hvordan spenningsvurdering påvirker dynamisk ytelse.

• Mulighet for bueslukking:Ved 12kV må en lastbryter slukke en lysbue på ca 250V per mm. Ved 24kV dobles lysbuespenningen, noe som krever raskere kontaktskjæringshastigheter og forbedrede lysbuesnner. Vår RMU bruker aksiale magnetfeltvakuumavbrytere for jevn ytelse opp til 40,5 kV.
• Produksjonskapasitet (toppstrøm):IEC-standarder krever at en ringhovedenhet tåler strømmer på opptil 2,5 ganger den nominelle kortslutningsstrømmen. Høyere systemspenninger reduserer imidlertid den tillatte produksjonsstrømmen med mindre kontakttrykket økes. Lugao Power Co.,Ltd. bruker sølv-wolfram-kontakter som opprettholder lav kontaktmotstand selv ved 40,5kV/1250A-klassifiseringer.
• Bytte overspenninger:Når du bytter induktiv eller kapasitiv belastning, genererer RMU-er med høyere spenning mer alvorlige gjentenningsoverspenninger. Fabrikken vår utstyrer vår ringhovedenhet med RC-snubbere eller overspenningsavledere for nettverk over 24kV.
• Kontakterosjonsrate:For samme antall lastbruddsoperasjoner vil en 36kV RMU erodere kontaktene 40 % raskere enn en 12kV-enhet hvis den ikke er riktig utformet. Fabrikken vår bruker CuCr50-kontaktmateriale for å minimere erosjon, og forlenger den elektriske levetiden til 10 000 operasjoner.

Nedenfor er en sammenlignende tabell som viser hvordan vår Lugao Power Co.,Ltd. Ring Main Unit-serien opprettholder ytelsen på tvers av spenningsklassifiseringer mens den oppfyller eller overgår IEC 62271-100-kravene.

Fabrikken vår har utført over 2000 lastbruddtester på vår Ring Main Unit-familie. Dataene bekrefter at med optimert kontaktdesign kan en 40,5kV RMU oppnå tilsvarende svitsjepålitelighet som en 12kV-enhet. Lugao Power Co.,Ltd. gir garantert kortslutnings- og brytekapasitet for hver spenningsklassifisering. For kritiske applikasjoner som vindparker eller datasentre, anbefaler fabrikken vår å velge en RMU med en spenningsklassifisering som inkluderer en 15 % sikkerhetsmargin over nominell nettspenning for å imøtekomme transiente overspenninger.

Hva skjer når spenningsklassifiseringsfeil oppstår – Feltfeilmoduser i ringhovedenheten

Feltbevis fra fabrikkens serviceteam viser at uoverensstemmelse i spenningsklassifisering er den nest vanligste årsaken til feil på ringhovedenheten etter feil installasjon. Når en RMU klassifisert for 12kV kobles til et 24kV-system, følger konsekvensene en forutsigbar feilprogresjon. Å forstå disse feilmodusene hjelper ingeniører med å spesifisere riktig fra starten. Lugao Power Co.,Ltd. har dokumentert mer enn 150 mismatch-saker globalt.

• Dielektrisk sammenbrudd (fase til jord):Den elektriske feltspenningen dobles, og overskrider isolasjonens dielektriske styrke. I løpet av 6-12 måneder vises karbonisert sporing på epoksyisolatorer. Fabrikken vår har vært vitne til RMU-gjennomslag som resulterte i fullstendig bytte av bryterutstyr.
• Intern lysbuefeil:Overspenning forårsaker ionisering av gjenværende luft inne i gassrom. Selv SF6-isolerte RMU-er mister dielektrisk evne hvis merkespenningen overskrides med 30 %. Fabrikken vårs rettsmedisinske analyse avdekket smeltet kobbersprut fra lysbuefeil i enheter som ikke samsvarer.
• For tidlig aldring av VT/PTs:Spenningstransformatorer designet for lavere karakterer metter magnetisk, trekker overdreven eksitasjonsstrøm og overopphetes. Dette fører til sekundær isolasjonssvikt. I ett tilfelle eksploderte en 12kV RMUs PT etter 8 måneder på et 20kV-system.
• Vakuumbryterskjoldskade:Høyere spenningsgradienter akselererer ionebombardement på dampskjoldet, og reduserer vakuumintegriteten. Fabrikken vår fant at en 12kV avbryter brukt ved 24kV mistet vakuum innen 2000 operasjoner i stedet for de nominelle 30 000.
• Problemer med kontrollkretser:Kapasitive delere og elektroniske spenningssensorer produserer feil signaler for beskyttelsesreleer, noe som fører til forstyrrende utløsning eller manglende utløsning. Lugao Power Co.,Ltd. anbefaler å matche spenningssensorer nøyaktig til RMUs vurdering.

For å kvantifisere risikoen, utførte fabrikken vår akselererte aldringstester på ringhovedenhetsprøver ved 1,2x, 1,5x og 2,0x nominell spenning. Resultatene er oppsummert nedenfor.

Vår fabrikk anbefaler på det sterkeste å verifisere systemets maksimale spenning under både normale og beredskapsmessige forhold før du velger en ringhovedenhet. Lugao tilbyr spenningsrevisjoner på stedet og kan forsyne RMU-er med forbedret isolasjon for nettverk som er utsatt for spenningssvulmer. Ikke stol på spenningen på navneskiltet alene; be alltid om dielektriske testrapporter fra produsenten.

Hvordan velge riktig spenningsklasse for ringhovedenheten for nettverket ditt

Å velge optimal spenningsklassifisering for en ringhovedenhet krever analyse av nettets nominelle spenning, maksimal kontinuerlig driftsspenning, transiente overspenningsnivåer og høyde. Fabrikken vår i Lugao har utviklet en systematisk utvelgelsesprosess som sikrer at RMUen fungerer i 30+ år. Nedenfor skisserer vi en trinn-for-trinn-metodikk som brukes av våre kraftsystemingeniører.

• Trinn 1: Bestem systemets høyeste spenning (Um).For et 10kV nominelt system er Um vanligvis 12kV. For nominelt 20kV er Um 24kV. Bruk alltid Um som grunnlinjespenningsklassifisering for RMU.
• Trinn 2: Ta hensyn til høydereduksjon.Over 1000m svekkes luftisolasjonen. For hver 100m over 1000m, reduser spenningskapasiteten med 1 %. Fabrikken vår leverer høydekorrigerte RMUer opp til 4000m.
• Trinn 3: Vurder alvorlighetsgraden av lynoverspenningen.Regioner med høye isokerauniske nivåer (>30 tordenvær dager/år) krever RMUer med høyere BIL. Lugao Power Co.,Ltd. tilbyr forsterket isolasjon med utvendige overspenningsavledere.
• Trinn 4: Vurder fremtidige nettverksoppgraderinger.Hvis distribusjonsnettverket kan oppgraderes fra 12kV til 24kV innen 10 år, anbefaler vår fabrikk å kjøpe en 24kV RMU, men først bruke den ved 12kV. Dette fremtidssikrer investeringen.
• Trinn 5: Sjekk kompatibilitet med kortslutningsnivå.RMU-er med høyere spenning har vanligvis lavere kortslutningsstrømklassifiseringer for samme fysiske størrelse. Bekreft at RMUs klassifiserte korttidsmotstandsstrøm (1s) overstiger systemets feilnivå.

Fabrikken vår produserer en standard spenningsmatrise for vår Ring Main Unit-produktlinje. Se tabellen nedenfor for raskt valg.

Fabrikken vår har et dedikert applikasjonsingeniørteam som kan hjelpe med valg av spenningsklassifisering for enhver ringhovedenhet. Lugao Power Co.,Ltd. gir også tilpassede navneskiltklassifiseringer som samsvarer med ikke-standard nettspenninger. Be alltid om et testsertifikat for spenningsmotstand før du fullfører RMU-kjøpet. Fabrikken vår utfører 100 % rutinemessige dielektriske tester på hver RMU som sendes.

Sammendrag og praktiske retningslinjer fra Lugao Power Co.,Ltd.

Spenningsklassifiseringer er den mest kritiske elektriske parameteren som påvirker ringhovedenhetens ytelse. Fra isolasjonskoordinering til bytte av lastbrudd og langsiktig pålitelighet, riktig spenningsklassifisering sikrer sikkerhet, reduserer de totale eierkostnadene og forhindrer uplanlagte strømbrudd. Fabrikken vår har oppsummert fem viktige takeaways for ingeniører og innkjøpsspesialister.

• Tilpass alltid RMU-merkespenningen til systemets høyeste spenning (Um), ikke bare den nominelle spenningen.
• For nettverk med hyppige lyn- eller svitsjestøt, spesifiser en ringhovedenhet med 20 % høyere BIL enn minimumskravet.
• Bruk aldri en RMU over 95 % av dens nominelle spenning kontinuerlig; delvis utladning akselererer dramatisk utover denne terskelen.
• Høyde, forurensningsnivå og omgivelsestemperatur påvirker også den dielektriske ytelsen – kontakt Lugao Power Co.,Ltd. for reduksjonskurver.
• Invester i fabrikkbeviste dielektriske tester for å verifisere RMUs spenningsmotstandsevne før installasjon.

Fabrikkens Ring Main Unit-serie inkluderer spenningsklassifiseringer fra 6kV til 40,5kV, hver typetestet i henhold til internasjonale standarder. Ved å velge Lugao Power Co.,Ltd. får du tilgang til konstruerte løsninger som maksimerer nettverksoppetiden.Kontakt vår fabrikk i dagfor en spenningskompatibilitetsvurdering og motta et tilpasset RMU-datablad for ditt spesifikke prosjekt.
