Hvorfor er høyspenningsbrytere avgjørende for transformatorbeskyttelse?

Se for deg en krafttransformator – en massiv, stille vaktpost i hjertet av en elektrisk transformatorstasjon – plutselig truffet av et lyn eller en katastrofal kortslutning. På en brøkdel av et sekund kan transformatorens innvendige isolasjon svikte, viklingen kan overopphetes, og den resulterende eksplosjonen kan skade hele transformatorstasjonen og kaste tusenvis av hjem og bedrifter ut i mørket. Det eneste som står mellom dette scenariet og normal, pålitelig drift er en enhet vi ofte tar for gitt:Høyspenningsbryter. Denne enheten er ikke bare en bryter; det er et høyhastighets, high-fidelity beskyttelsesrelé som må oppdage en feil, ta en beslutning og avbryte en strøm som kan være på titusenvis av ampere – alt innenfor et tidsvindu målt i millisekunder. Uten den ville transformatoren, en av de dyreste og mest kritiske eiendelene i strømnettet, blitt utsatt for selve kreftene den var designet for å utnytte.

Den essensielle rollen til høyspenningskretsbryteren i transformatorbeskyttelse er ikke et spørsmål om bekvemmelighet; det er et spørsmål om å overleve for nettet. En transformator er et komplekst, delikat utstyr. Kjernen er en labyrint av kobberviklinger og isolasjon som fungerer ved høye temperaturer og under enorm elektrisk påkjenning. En feilstrøm, hvis den tillates å vedvare, genererer varme som kan smelte kobberet og fordampe oljen, og skaper en voldsom lysbue som kan ødelegge transformatoren. Høyspenningsbryteren fungerer som den ultimate vokteren. Det er den eneste enheten som raskt og bestemt kan isolere en transformator fra en feil, og forhindrer at et lokalisert problem går over i en systemisk feil. Denne artikkelen vil dissekere de tekniske, økonomiske og operasjonelle årsakene til at denne essensielle komponenten er så uunnværlig. Vi vil også utforske hvordan våre høyspenningsbryterløsninger hos Lugao Power Co.,Ltd. er konstruert for å gi hastigheten, påliteligheten og presisjonen som trengs for å sikre disse kritiske eiendelene.

Innholdsfortegnelse

• 1. Hva er en høyspenningsbryter og hvordan beskytter den transformatorer?
• 2. Hvorfor er transformatorer sårbare for feil uten riktig beskyttelse?
• 3. Hvordan sammenlignes ulike typer høyspentstrømbrytere for transformatorbeskyttelse?
• 4. Hvilke tekniske parametere definerer en høyytelses effektbryter?
• 5. Hvordan forbedrer moderne kontroll og overvåking effektbryterens effektivitet?
• Ofte stilte spørsmål (FAQ)
• Konklusjon

Hva er en høyspenningsbryter og hvordan beskytter den transformatorer?

En høyspenningsbryter er en spesialisert svitsjingsenhet designet for å avbryte feilstrømmer - de massive, ukontrollerte strømstøtene som oppstår under en kortslutning - og for å isolere en del av strømnettet, for eksempel en transformator, fra resten av systemet. Det er ikke en enkel på/av-bryter. Det er en høyhastighets avbryter som må utføre sin funksjon med ekstrem presisjon. Transformatoren, som er kjerneelementet vi beskytter, er en enhet som trapper spenningen opp eller ned. Mens den fungerer normalt, forblir en høyspenningsbryter i lukket posisjon, slik at strømmen kan flyte. Men i det øyeblikket en feil oppdages - typisk av et relé som overvåker strøm-, spennings- eller differensialsignaler - må kretsbryteren åpnes og slukke lysbuen som dannes mellom kontaktene når de skilles. Den kritiske oppgaven er å fjerne feilen før den kan forårsake termisk eller mekanisk skade på transformatoren. For en stor krafttransformator er denne ryddetiden ofte mindre enn 100 millisekunder. For å sette dette i perspektiv, tar et menneskelig øyeblink omtrent 300 til 400 millisekunder. Høyspenningsbryteren må handle raskere enn et øyeblink for å beskytte en maskin som kan veie hundrevis av tonn.

Fysikken til dette avbruddet er der den tekniske utfordringen blir tydelig. Når en effektbryter åpner, dannes det en lysbue mellom skillekontaktene. Denne buen er i hovedsak et plasma - en svært ledende kanal av ionisert gass som, ukontrollert, vil fortsette å lede strøm på ubestemt tid. For å slukke denne lysbuen må strømbryteren på en brøkdel av et sekund avkjøle og avionisere lysbuebanen. Ulike strømbryterdesign bruker forskjellige teknikker. En SF6-kretsbryter (svovelheksafluorid) bruker en strøm av komprimert SF6-gass for å avkjøle lysbuen og spyle bort de ioniserte partiklene, og stole på SF6s eksepsjonelle isolasjonsegenskaper for deretter å motstå systemspenningen. En vakuumbryter er avhengig av den høye dielektriske styrken til et vakuum for å slukke lysbuen. En high-end oljebryter, men eldre teknologi, bruker gassen som genereres ved fordamping av olje for å avkjøle og slukke lysbuen. Alle disse metodene må oppnå det samme resultatet: null strøm ved neste naturlige nullpunkt i AC-bølgeformen, og deretter en rask gjenoppretting av dielektrisk styrke for å forhindre et nytt anslag. Hos Lugao er våre høyspenningskretsbryterløsninger bygget på en dyp forståelse av denne lysbueslukkende fysikken, og sikrer at våre brytere ikke bare er pålitelige, men forutsigbare i ytelsen.

For å virkelig forstå rollen som transformatorbeskyttelse, er det nyttig å tenke på hva en transformator gjør. Det er en induktiv enhet. Den lagrer energi i sitt magnetiske felt. Når det oppstår en feil på sekundærsiden av en transformator, blir energien fra primærsiden plutselig dumpet inn i feilen. Transformatoren ser en enorm strøm, som den ikke kan håndtere. Dette er når høyspenningsbryteren kommer inn i bildet. Den er vanligvis plassert på primærsiden, høyspenningssiden, av transformatoren. Dens jobb er å koble transformatoren fra oppstrøms strømkilde, slik at feilen effektivt bare mates av tregheten til generatoren. Ved å isolere transformatoren fra høyspentbussen forhindrer effektbryteren at feilstrømmen eskalerer til det punktet hvor transformatoren ville bli skadet. En transformator uten en riktig fungerende høyspenningsbryter er som en bil uten bremser; det kan fungere en stund, men når noe går galt, er konsekvensene katastrofale. Fabrikken vår har designet en rekke høyspenningskretsbryterprodukter som er spesielt skreddersydd for transformatorbeskyttelse, og tilbyr en rekke alternativer for forskjellige spennings- og strømklassifiseringer, applikasjonskrav og miljøforhold.

Hvorfor er transformatorer sårbare for feil uten riktig beskyttelse?

Sårbarhetene til en krafttransformator er forankret i dens grunnleggende design og materialene den bruker. En typisk stor krafttransformator er en kompleks sammenstilling av kobberviklinger, cellulosebasert isolasjon og transformatorolje. Denne kombinasjonen er designet for effektiv drift under et smalt område av normale forhold. Imidlertid er den iboende mottakelig for et bredt spekter av feiltyper, hvorav mange kan være katastrofale hvis de ikke løses umiddelbart og automatisk av en høyspenningsbryter. For å forstå denne sårbarheten, må du sette pris på fysikken til en transformatorfeil. En kortslutning på transformatorens utgangsside (sekundær) er det vanligste scenariet. Hvis sekundæren er kortsluttet, trekker primærsiden en strøm som teoretisk begrenses kun av transformatorens impedans, som er relativt lav. Denne feilstrømmen kan være 10 til 20 ganger den normale fulllaststrømmen. Resultatet er en plutselig og ekstrem oppvarming av viklingene, som kan smelte kobberet og føre til at isolasjonen brytes ned. Den raske utvidelsen av oljen på grunn av varmen kan generere eksplosive gasser, som fører til en voldsom svikt. En høyspenningsbryter må oppdage denne strømstøtet og koble fra transformatoren før temperaturen på viklingen når et kritisk nivå.

Utover kortslutninger er transformatorer også sårbare for andre, mer lumske trusler. Disse inkluderer lynnedslag, som kan forårsake en spenningsstøt som bryter ned isolasjonen, og ferroresonans, et fenomen som kan forårsake overspenninger og overstrømmer når transformatoren er tilkoblet eller deaktivert. De er også sårbare for overbelastning, noe som kan føre til at viklingene gradvis overopphetes og forringer isolasjonen. Selv noe så enkelt som en feil i trinnkobleren, som justerer transformatorens spenningsforhold, kan forårsake en katastrofal feil. I alle tilfeller er den røde tråden at en feil eller unormal tilstand, hvis den får vare i noen få sykluser, kan forårsake permanent og uopprettelig skade på transformatoren. Dette er grunnen til at høyspenningsbryteren er så viktig: den er ikke et reaktivt tiltak, men et proaktivt tiltak. Det er den eneste enheten som kan forhindre at de uunngåelige konsekvensene av en feil oppstår ved å isolere transformatoren trygt fra strømsystemet.

Dessuten er transformatorer ikke bare sårbare for interne feil. De er også gjenstand for feil i det tilkoblede nettverket. En feil i en distribusjonsmater som er koblet til transformatorens sekundærside vil reflekteres på primærsiden. Transformatoren vil se feilstrømmen og vil prøve å mate den. Det er her koordineringen av beskyttelsessystemer blir kritisk. Høyspenningsbryteren på primærsiden av transformatoren er en del av en kjede av enheter som er designet for å fungere på en koordinert måte. For eksempel kan en sikring eller gjenlukker på sekundærsiden fjerne en forbigående feil, men for en mer alvorlig feil må den primære strømbryteren fungere for å beskytte transformatoren. Uten denne koordineringen vil en feil på sekundærsiden kunne føre til at den primære effektbryteren utløses unødvendig, noe som kan føre til utfall for et mye større område. Dette er grunnen til at beskyttelsen av en transformator er et problem på systemnivå, og høyspenningsbryteren er den sentrale, kritiske komponenten i dette systemet. PåLugao Power Co.,Ltd., vi har en dyp forståelse av disse koordineringsprinsippene, og vi designer våre høyspenningskretsbryterløsninger for å være fullstendig kompatible med et bredt spekter av beskyttelsesordninger, og sikrer sømløs integrasjon og optimal ytelse.

Hvordan sammenlignes forskjellige typer høyspentstrømbrytere for transformatorbeskyttelse?

Når du velger en høyspenningsbryter for transformatorbeskyttelse, må ingeniører vurdere den spesifikke applikasjonen og velge mellom forskjellige teknologier: SF6-, vakuum- og oljebrytere. Hver type har sitt eget unike sett med egenskaper som gjør den egnet for forskjellige spennings- og strømområder. I flere tiår var oljebrytere standarden, men de har i stor grad blitt erstattet av SF6- og vakuumteknologier på grunn av deres overlegne ytelse og vedlikeholdsegenskaper. Men å forstå historien og utviklingen av teknologien bidrar til å sette pris på de moderne løsningene som er tilgjengelige i dag.

Olje effektbrytere er den eldste av de tre. De er avhengige av at lysbuen trekkes inn i olje, som kjøler ned lysbuen og genererer hydrogengass som hjelper til med å slukke den. Selv om de er robuste og har en relativt høy avbrytende kapasitet, er de store, tunge og krever regelmessig vedlikehold for å fylle på olje og fjerne karbonavleiringer. De utgjør også en miljø- og brannfare på grunn av oljen. Hos Lugao produserer vi ikke lenger oljebrytere for nye installasjoner, men vi gir støtte til eksisterende.

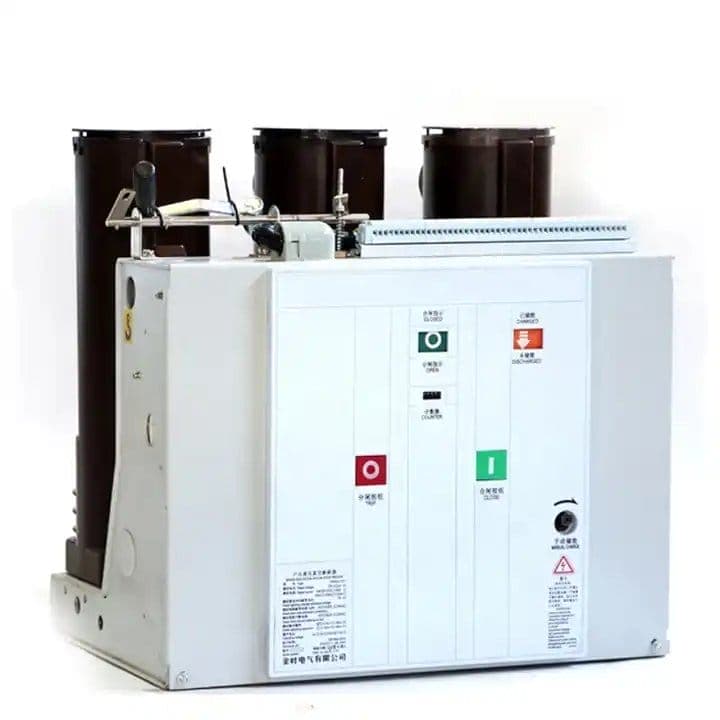

Vakuum effektbrytere er mer moderne og gir flere fordeler. De bruker et forseglet vakuumkammer for å slukke lysbuen. Uten et medium for å opprettholde forbrenning, slukkes lysbuen raskt når kontaktene skilles. Dette resulterer i en svært kompakt og lett design, med lange vedlikeholdsintervaller. Vakuumbrytere er imidlertid generelt begrenset til spenninger opp til ca. 72 kV. For høyere spenninger blir designen deres komplisert og kostbar. De brukes ofte i distribusjonsstasjoner og industrielle applikasjoner. Hovedfordelen for transformatorbeskyttelse er hastigheten og påliteligheten, men de er vanligvis ikke egnet for de høyeste spenningsnivåene som finnes i overføringssystemer.

SF6 effektbrytere representerer den moderne standarden for høyspenningsapplikasjoner. Disse bryterne bruker svovelheksafluoridgass, som har eksepsjonelle isolerende og lysbueslukkende egenskaper. Gassen komprimeres og blåses over lysbuen for å avkjøle den og bryte strømmen. SF6 effektbrytere har en meget høy avbruddskapasitet og kan fungere effektivt ved de høyeste overføringsspenningene. De har også svært lave vedlikeholdskrav. Vår fabrikk ved Lugao Power Co.,Ltd. har spesialisert seg på å produsere SF6 høyspenningsbryter i over 15 år, og vi har foredlet designet for å sikre maksimal pålitelighet. Tabellen nedenfor gir en komparativ analyse av disse tre typene.

For moderne transformatorbeskyttelse er SF6 høyspenningsbryter det anbefalte valget for de fleste høyspenningsapplikasjoner på grunn av dens overlegne ytelse, pålitelighet og lave vedlikeholdskrav. Fabrikken vår har produsert tusenvis av SF6-enheter som for tiden beskytter kritiske transformatorer rundt om i verden. SF6-teknologien gir den mest robuste beskyttelsen, og det er teknologien vi fortsetter å utvikle og foredle i Lugao.

Hvilke tekniske parametere definerer en høyytelses effektbryter?

For å virkelig forstå beskyttelsen som tilbys av en høyspenningsbryter, må du se på de viktigste tekniske spesifikasjonene. Disse parameterne er ikke bare tall på et dataark; de er metrikkene som definerer enhetens evne til å beskytte transformatoren. De primære spesifikasjonene er nominell spenning, nominell strøm, nominell kortslutningsbrytestrøm og nominell kortslutningsstrøm. Disse parameterne, kombinert med driftstiden og evnen til transient gjenopprettingsspenning (TRV), definerer effektbryterens ytelsesramme. Hos Lugao Power Co.,Ltd. har vi et omfattende sett med tekniske parametere for hver av våre høyspenningsbrytermodeller, og vi kan tilpasse dem for å møte spesifikke kundekrav.

Nominell spenning er den høyeste spenningen som effektbryteren er konstruert for. Det må minst være systemspenningen.Vurdert gjeldende er den kontinuerlige strømmen bryteren kan bære uten overoppheting. Denne må være lik eller større enn normallaststrømmen til transformatoren.Nominell kortslutningsbrytestrøm er den maksimale feilstrømmen bryteren kan avbryte. Dette er den mest kritiske parameteren for transformatorbeskyttelse. Den må være høy nok til å håndtere maksimalt mulig feilstrøm som kan strømme gjennom transformatoren. Hvis strømbryteren har en bruddstrøm som er for lav, kan den mislykkes i å avbryte en høystrømsfeil, noe som fører til ødeleggelse av transformatoren.Vurdert kortslutningsstrøm er den maksimale toppstrømmen bryteren kan nærme seg, noe som er viktig i applikasjoner der bryteren kan være stengt på grunn av en feil. Driftstiden er tiden det tar for bryteren å åpne etter å ha mottatt et utløsesignal. For transformatorbeskyttelse er en raskere driftstid alltid bedre, da det begrenser mengden energi som kan spres i transformatoren under en feil. Transient Recovery Voltage (TRV) er spenningen som vises over kretsbryterkontaktene umiddelbart etter at strømmen er avbrutt. TRV-bølgeformen bestemmes av systemets induktans og kapasitans. En effektbryter skal kunne tåle denne TRV uten å slå tilbake.

Tabellen nedenfor oppsummerer de typiske tekniske parameterne for en høyspenningsbryter som brukes i et transformatorstasjonsmiljø.

Valget av en høyspenningsbryter med riktige parametere er ikke en triviell oppgave. Det krever en detaljert analyse av transformatorens feilstrøm, som bestemmes av systemimpedansen og transformatorens karakter. Overvurdering av parametrene fører til høyere kostnader og unødvendig overspesifikasjon. Å undervurdere dem kan føre til katastrofal fiasko. Vårt ingeniørteam ved Lugao Power Co.,Ltd. gir detaljert teknisk støtte til våre kunder, og hjelper dem med å velge riktig høyspenningsbryter for deres spesifikke transformatorbeskyttelsesbehov.

Hvordan forbedrer moderne kontroll og overvåking effektbryterens effektivitet?

Høyspenningsbryteren er ikke lenger bare en mekanisk bryter. Moderne versjoner er integrert med sofistikerte kontroll- og overvåkingssystemer som betydelig forbedrer effektiviteten deres når det gjelder å beskytte transformatorer. Disse systemene er nervesystemet til bryteren, og gir tilbakemelding i sanntid, diagnostikk og evnen til å tilpasse seg endrede forhold. Kjernen i denne teknologien er beskyttelsesreléet, en enhet som kontinuerlig overvåker strøm- og spenningssignaler fra transformatoren og nettet. Når den oppdager en feil, sender den et utløsersignal til bryterens betjeningsmekanisme. Reléet er intelligensen som bestemmer når den skal opereres, og strømbryteren er muskelen som utfører handlingen. Uten stafetten er bryteren blind. Uten bryteren er stafetten impotent. Integreringen av disse to systemene er det som gjør moderne transformatorbeskyttelse så effektiv.

Moderne beskyttelsesreleer kan programmeres med sofistikerte algoritmer som skiller mellom ulike typer feil, for eksempel kortslutning, jordfeil eller overbelastning. Denne intelligensen forhindrer forstyrrende utløsning, der bryteren åpner for en ikke-kritisk hendelse, noe som er avgjørende for å opprettholde en stabil strømforsyning. De bruker også kommunikasjonsprotokoller, som IEC 61850, for å dele informasjon med andre releer i transformatorstasjonen, noe som muliggjør et koordinert beskyttelsesskjema. Denne kommunikasjonen lar systemet isolere bare den berørte delen av nettverket, og minimerer virkningen av et strømbrudd. For en transformator betyr dette at hvis feilen er på sekundærsiden, kan den primære bryteren konstrueres til å bare utløses etter at sekundærbryterne ikke har klart å fjerne den, og gir et sikkerhetslag av beskyttelse.

Utover reléet er moderne effektbrytere også utstyrt med tilstandsovervåkingssensorer. Disse sensorene måler parametere som driftstid, bevegelsen til kontaktene, gasstrykket (for SF6-brytere) og temperaturen til kontaktene. Disse dataene samles og analyseres kontinuerlig for å gi en diagnostisk vurdering av effektbryterens helse. Dataene kan brukes til å forutsi feil før de oppstår, noe som muliggjør proaktivt vedlikehold som kan forlenge enhetens levetid betydelig. For en transformatorbeskyttelsesbryter betyr dette at effektbryterens effektivitet er mer forutsigbar og pålitelig. Hos Lugao Power Co.,Ltd., har vi utviklet et proprietært tilstandsovervåkingssystem for våre høyspenningskretsbryterprodukter. Dette systemet gir kundene våre et fullstendig overblikk over bryterens helse, slik at de kan planlegge vedlikehold mer effektivt og redusere risikoen for uplanlagte driftsstans. Ved å kombinere den fysiske robustheten til våre effektbrytere med den diagnostiske kraften til moderne overvåking, kan vi tilby en beskyttelsesløsning som ikke bare er pålitelig, men også intelligent.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvor lang tid tar det for en høyspenningsbryter å åpne og fjerne en feil?

Svar: For en moderne høyspenningsbryter er den totale ryddetiden – fra starten av feilstrømmen til det siste avbruddet av lysbuen – vanligvis mellom 30 og 50 millisekunder. Dette er omtrent samtidig som et menneskelig øyeblink. Strømbryteren må åpne raskt nok til å hindre at transformatoren overopphetes og for å beskytte resten av nettet mot feilstrømmen. Våre høyspenningsbryterprodukter hos Lugao Power Co.,Ltd. er konstruert for å oppnå disse raske åpningstidene, noe som sikrer at transformatoren er effektivt beskyttet.

Spørsmål 2: Hva er forskjellen mellom en effektbryter og en frakoblingsbryter?

Svar: En strømbryter er utformet for å avbryte feilstrømmer og beskytte utstyr. En frakoblingsbryter er utformet for å isolere en krets for vedlikehold og er ikke vurdert til å bryte feilstrømmer. En frakoblingsbryter betjenes kun når kretsen er spenningsløs, vanligvis etter at strømbryteren har åpnet. Strømbryteren er den aktive beskyttelsesanordningen, mens frakoblingsbryteren er en sikkerhetsanordning for isolasjon. Begge er avgjørende for en sikker og funksjonell nettstasjon, men de har svært forskjellige roller.

Spørsmål 3: Hvor ofte bør en høyspenningsbryter vedlikeholdes?

Svar: Vedlikeholdsintervallet avhenger av type bryter og produsentens anbefalinger. For en SF6 høyspenningsbryter er vedlikehold vanligvis nødvendig hvert 10. til 15. år eller etter et visst antall operasjoner, avhengig av hva som kommer først. Dette inkluderer kontroll av SF6-gasstrykket, driftsmekanismen og kontakttilstanden. For vakuumbrytere kan intervallet være enda lengre. Vår fabrikk ved Lugao Power Co.,Ltd. gir detaljerte vedlikeholdsplaner og anbefalinger for alle våre høyspenningskretsbryterprodukter, og hjelper kundene våre med å forlenge deres driftslevetid.

Spørsmål 4: Hva skjer hvis en høyspenningsbryter ikke åpner seg under en feil?

Svar: Hvis en kretsbryter ikke åpner seg, vil et reservebeskyttelsessystem, kjent som "bryterfeilbeskyttelse", fungere. Dette vil typisk utløse alle andre effektbrytere som er koblet til samme buss, og isolere hele delen av transformatorstasjonen. Dette er en siste utvei for å forhindre en katastrofal feil, og det resulterer i et større strømbrudd. Dette er grunnen til at påliteligheten til den primære høyspenningsbryteren er så viktig, og hvorfor vi i Lugao Power Co.,Ltd. legge så stor vekt på kvalitet og testing i produksjonsprosessen vår.

Spørsmål 5: Kan en høyspenningsbryter brukes for å beskytte en transformator mot interne feil?

Svar: Ja, men det krever et differensialbeskyttelsesrelé. Dette reléet måler strømmen som kommer inn og ut av transformatoren. I en normal tilstand er disse strømmene like. Hvis det er en intern feil, vil strømmene variere, og releet vil utløse høyspenningsbryteren. Dette er den primære beskyttelsen for en intern transformatorfeil. Våre løsninger for høyspenningskretsbryter er designet for å være fullt kompatible med differensialbeskyttelsessystemer.

Konklusjon

En høyspenningsbryter er ikke bare et utstyr; det er den vesentlige vokteren av krafttransformatoren og i forlengelsen av hele strømnettet. Det er den eneste enheten som kan oppdage en katastrofal feil og avbryte de massive strømmene som ellers ville ødelegge transformatoren. Den moderne høyspenningsbryteren, spesielt SF6-teknologien vi spesialiserer oss på hos Lugao Power Co.,Ltd., har utviklet seg til en sofistikert, intelligent og svært pålitelig komponent. Designet er en blanding av fysikk, avanserte materialer og presis produksjon, alt sammen for å sikre at transformatoren er beskyttet under de mest kritiske omstendigheter. Transformatoren er ofte den dyreste og mest kritiske ressursen i en nettstasjon, og beskyttelsen kan ikke overlates til tilfeldighetene. Det krever en strømbryter som ikke bare er rask, men pålitelig, repeterbar og forutsigbar.
