Hvorfor elektriske sikkerhetsstandarder krever høykvalitets ringhovedenheter?

Elektriske distribusjonsnettverk står overfor konstante trusler: kortslutning, overbelastning og miljøslitasje. Sikkerhetsstandarder som IEC 62271-200 og IEEE C37.122 er ikke vilkårlige retningslinjer – de eksisterer for å forhindre lysbueglimt, utstyrseksplosjoner og strømbrudd. En Ring Main Unit (RMU) er den kritiske noden i sekundærdistribusjon, som kontrollerer kraftstrømmen og beskytter nedstrøms transformatorer. RMU-er av lav kvalitet med dårlig isolasjon, spinkle betjeningsmekanismer eller dårlig tetning tåler ikke de strenge testene som kreves av disse standardene. Når en indre lysbue oppstår eller en feil vedvarer, kan en ikke-kompatibel RMU briste, frigjøre overopphetede gasser og smeltet metall, sette personell i fare og ødelegge eiendeler. Dermed krever kodene utvetydig robust konstruksjon, bevist dielektrisk styrke og feil-make/break-evner – tilskriver bare en høy kvalitetRing Hovedenhetkan garantere.

PåLugao Power Co.,Ltd., har vi sett hvordan ignorering av dette prinsippet fører til katastrofale feil. Våre tiår med produksjonserfaring bekrefter at oppfyllelse av elektriske sikkerhetsstandarder er umulig uten førsteklasses materialer, presisjonsmontering og typetestet validering. En ekte ringhovedenhet av høy kvalitet inneholder SF6-isolert eller miljøvennlig gassisolasjon, rustfrie ståltanker og vakuumavbryterteknologi. Disse komponentene overlever lynimpulser, ekstreme temperaturer og vekslingsstøt. I motsetning til dette hopper falske eller budsjett RMUer ofte over intern bueklassifisering (IAC) eller bruker resirkulert epoksy som sprekker under termisk sykling. For å oppnå samsvar med AOR-klausuler (tilgjengelighet, operabilitet, pålitelighet) i moderne nettkoder, må verktøy og industrianlegg hente RMU-er fra sertifiserte fabrikker. I denne artikkelen beskriver vi de spesifikke standardene, feilmekanismene og hvorfor vår fabrikks tilnærming sikrer både sikkerhet og langsiktig lønnsomhet.

Innhold

• 1. Hvilke internasjonale sikkerhetsstandarder krever høykvalitets ringhovedenheter?
• 2. Hvordan bidrar underordnede ringhovedenheter til elektriske ulykker og systemfeil?
• 3. Hvorfor prioriterer fabrikken vår avansert produksjon og testing av ringhovedenheter?
• Sammendrag: Den ubrytelige koblingen mellom standarder og premium RMUer
• Ofte stilte spørsmål (FAQ)

1. Hvilke internasjonale sikkerhetsstandarder krever høykvalitets ringhovedenheter?

Den globale målestokken for metallkapslet koblingsutstyr og kontrollutstyr erIEC 62271-200. Denne standarden definerer krav til nominell spenning, isolasjonsnivåer, temperaturstigningsgrenser og intern lysbueklassifisering (IAC). Spesifikt for ringhovedenheter gjelder tilleggsklausuler fra IEC 62271-103 (lastbrytere) og lokale nettkoder. Samsvar er ikke valgfritt: enhver RMU som brukes i offentlige eller industrielle nettverk må gjennomgå typetester, inkludert dielektrisk spenningsmotstand, korttidsmotstandsstrøm og mekanisk utholdenhet. En ringhovedenhet av høy kvalitet består disse testene med store marginer. For eksempel oppnår fabrikkens enheter 42kV strømfrekvensmotstand for 12kV-systemer, godt over 28kV-grunnlinjen som kreves av mange verktøy. Nedenfor er de kritiske standardene og deres krav til RMU-konstruksjon:

• IEC 62271-200 (Ed.2.0):Krever intern bueklassifisering IAC AFLR (tilgjengelige sider, foran, bak, lavtrykk). Bare RMU-er med forsterkede kabinetter, trykkavlastningskanaler og lysbuebestandige festemidler kan kreve IAC.
• IEC 62271-100:Gjelder effektbryterfunksjon dersom RMU inkluderer bryter; krever funksjoner for å lage/bryte feil opp til 20kA/1s eller mer.
• IEC 60529 (IP-klassifiseringer):Krever minst IP3X for innendørs og IP54/IP67 for utendørs RMUer. RMUer av høy kvalitet bruker lasersveisede tanker og dobbeltforseglede O-ringer for å opprettholde gassintegriteten over 30 år.
• IEEE C37.20.3 (Nord-Amerika):Legger vekt på feillukkende karakterer og spenningsoverspenningstester. En premium ringhovedenhet må overleve 95kV BIL (grunnimpulsnivå) for 15kV-klassen.
• Lokale nettkoder (f.eks. ENA TS 41-36 i Storbritannia, VDE 0670 i Tyskland):Legger ofte til korrosjonsmotstand, lavtemperaturdrift og seismikkbestandighet. Vår fabrikk designer RMUer med -25°C til +50°C omgivelsesområde.

Hvorfor tvinger dette valget av komponenter av høy kvalitet? Tenk på den dielektriske testen: en standard 12kV RMU må opprettholde 28kV rms i 1 minutt uten overslag. Billige RMUer med hulrom i støpt harpiks eller utilstrekkelig klaring mislykkes uforutsigbart. I tillegg simulerer intern lysbuetesting en feil på 20kA i 1 sekund inne i tanken – kun robust konstruksjon (3 mm rustfritt stål, sikrede kabelrom) forhindrer brudd.Lugao Power Co.,Ltd.utfører disse typetestene i uavhengige laboratorier, og sertifiserer hvert design. Uten denne stamtavlen risikerer operatører å miste sikkerhetssertifisering og juridiske forpliktelser. Oppsummert, hver sikkerhetsstandard krever eksplisitt eller implisitt materialer av høy kvalitet, streng produksjonskontroll og tredjepartsverifisering – egenskaper som skiller pålitelige ringhovedenheter fra farlige forfalskninger.

I tillegg legger fremveksten av smarte nett og distribuert generasjon nytt stress på RMU-isolasjonskoordineringen. Standarder krever nå forbedret overvåking av delvis utladning (<10pC). Fabrikken vår integrerer innebygde PD-sensorer, men bare hvis den grunnleggende RMU-strukturen er presisjonsstøpt. Substandard enheter produserer høye PD-nivåer fra dag én, og akselererer isolasjonssvikt. Dermed er sikkerhetsstandarder i praksis et kvalitetsfilter: de krever høykvalitetsteknikk for enhver lovlig installert ringhovedenhet. For prosjektspesifisatorer sikrer innkjøp fra en kompatibel produsent, slik som vårt anlegg, fremtidssikker drift og forsikringsgodkjenning.

2. Hvordan bidrar underordnede ringhovedenheter til elektriske ulykker og systemfeil?

Elektriske sikkerhetshendelser oppstår sjelden spontant – de er det endelige resultatet av akkumulerte defekter og designsnarveier. Når en ringhovedenhet av lav kvalitet er installert, oppstår det flere feilveier. Det vanligste er dielektrisk sammenbrudd forårsaket av fuktinntrengning. RMUer med substandard forsegling eller enkeltpakningsflenser lar fuktighet komme inn i SF6 eller det luftisolerte rommet. Når det indre duggpunktet overstiger -10°C, oppstår overslag over solide isolatorer. Vi har undersøkt tilfeller der en 6 måneder gammel RMU eksploderte på grunn av epoksykryp og skadet vedlikeholdspersonell. Et annet scenario involverer utilstrekkelig korttidsmotstandsvurdering: en nedstrøms kortslutning trekker 16kA i 0,5 sekunder, men samleskinnene inne i en falsk RMU er underdimensjonerte (bare 40x5 mm vs nødvendig 80x10 mm). De resulterende elektromagnetiske kreftene bøyer stengene, og forårsaker fase-til-fase feil og brann. La oss bryte ned de distinkte farene:

• Bueblitseksplosjon:Innkapslinger av lav kvalitet mangler innvendige bueavlastningsklaffer. Trykket øker til 10 bar, og blåser døren av med splinthastighet over 200 m/s. Standarder krever IAC-vurdering for å unngå dette; høykvalitets RMUer fra vår fabrikk har beregnet trykkavlastning og flammeslukende skorsteiner.
• Kontaktsveising og svitsjfeil:Ring Hovedenhets lastbrytere må bryte 630A eller til og med 1250A. Dårlige sølv-wolfram-kontakter eller svake fjærmekanismer forårsaker kontaktsveising eller gjenoppretting. Dette fører til vedvarende lysbuer, brenning av bryterutstyret og muligens antennelse av kabler i nærheten.
• Tap av gassisolasjon:For SF6-isolerte RMU-er reduserer en pinhole-lekkasje (vanlig i dårlig sveisede tanker) trykket. Ved 0,8 bar absolutt (nominell 1,4 bar) synker isolasjonsnivået med 30 %, og en svitsjing kan punktere gapet. Tilbakeslagsventiler på etterfyllingssett mangler i billige enheter, noe som forårsaker gradvis utslipp.
• Kabeltermineringsfeil:Integrerte kabeltestpunkter og stresskjegler er dårlig maskinert i RMU-er av lav kvalitet. Høye elektriske feltgradienter forårsaker sporing langs bøssingen, som til slutt fører til en jordfeil.

Reelle data fra CIGRE viser at 43 % av feilene i bryterutstyret stammer fra defekt isolasjon eller driftsmekanismer. Når en slik feil oppstår i en ringhovedenhet, overstiger reparasjonskostnadene ofte det opprinnelige sparte budsjettet med en faktor på 10. I tillegg krever sikkerhetsstandarder periodisk vedlikehold (termografi, kontaktmotstandsmåling). Imidlertid degraderes RMU-er av lav kvalitet så raskt at selv halvårlige kontroller ikke kan forhindre feil. Fabrikken vår bygger RMU-er med selvsmørende lagre og sølvbelagte samleskinner, noe som sikrer mekanisk utholdenhet på 5000 operasjoner (dobbelt av standard 2000). Dette er en direkte investering i sikkerhet.

Videre mangler ringhovedenhet av lav kvalitet ordentlige fasebarrierer. Under en kabelfeil kan lysbueplasma forplante seg til tilstøtende funksjonelle enheter, og ødelegge hele RMU-panelet - et fenomen kjent som "bueutbredelse". Premium-design, som de fra Lugao Power Co., Ltd., inkluderer lysbuebestandige skillevegger og metallbarrierer mellom kabelrom og samleskinnerom. Oppsummert, dårligere RMUer bryter direkte med flere paragrafer i IEC 62271-200, og prisen for manglende overholdelse måles i menneskeliv og forretningsavbrudd. For ethvert prosjekt som er bevisst på sikkerhet, er det ikke en kostnad å velge en ringhovedenhet av høy kvalitet; det er den eneste akseptable risikoreduserende strategien.

3. Hvorfor prioriterer fabrikken vår avansert produksjon og testing av ringhovedenheter?

PåLugao Power Co.,Ltd., driver vi et toppmoderne produksjonsanlegg der hver ringhovedenhet gjennomgår streng ende-til-ende kvalitetskontroll. Fabrikkens motto er "standarder er gulvet, ikke taket." Vi har investert i helautomatiske SF6-lekkasjedetektorer, robotsveising for kabinetter i rustfritt stål og høyspente laboratorier for delvis utladning. Denne forpliktelsen stammer fra forståelsen av at sikkerhet ikke kan være en ettertanke. Nedenfor skisserer vi de viktigste produksjons- og testprosessene som sikrer at hver RMU overgår elektriske sikkerhetsstandarder. Vår transparente prosess bygger tillit blant verktøy, EPC-entreprenører og utviklere av fornybar energi.

Materialvalg og designvalidering:Vi bruker kun høykvalitets kobber (minimum 99,9 % renhet), 304L rustfritt stål (2,5 mm tykkelse for innendørs, 3,0 mm for utendørs), og VO-kvalitet epoksyharpiks for gjennomføringer. Hvert parti med innkommende materialer testes for konduktivitet og strekkstyrke. Vår ringhovedenhetsdesign har trippelpakninger på driftsakselen og trykkmålere for overvåking av levende gass. Isolasjonskoordineringen verifiseres av 3D elektrostatisk feltsimulering, og eliminerer eventuelle skarpe kanter.

Samlebåndsprosesser:Vår fabrikk sysselsetter dyktige teknikere opplært i DIN EN ISO 9001 prosedyrer. Monteringen av hver ringhovedenhet involverer fem dedikerte stasjoner: 1) tankfabrikasjon med heliummassespektrometri-lekkasjetest (<1×10⁻⁶ mbar·l/s), 2) avbryter- og samleskinnemontering med dreiemomentkontrollert bolting, 3) mekanismemontering og smøring, 4) sluttmontering av kabel og låsebokser. På hver stasjon registreres digitale dreiemomentavlesninger og gasstrykklogger. Denne sporbarheten er vår garanti.

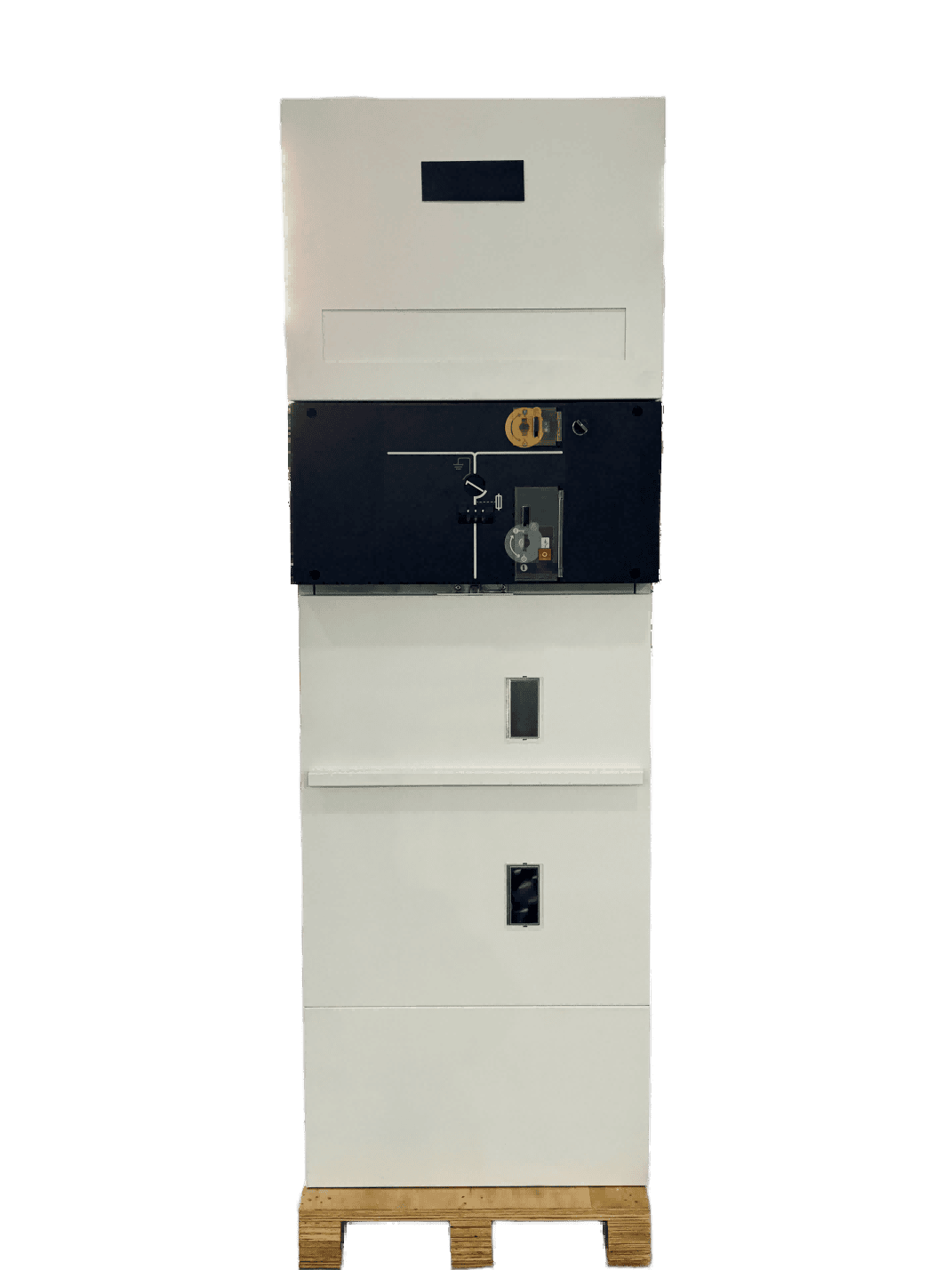

Se nå på de viktigste elektriske parametrene til vår bestselgende 12kV/24kV Ring Main Unit-serie (modell LGU-RMU-24). Disse tallene viser kvalitetsmarginen over basiskravene:

Fabrikken vår implementerer 100 % rutinetesting i henhold til IEC 62271-200, inkludert: effekt-frekvensspenningstest, delvis utladningsmåling (≤5pC ved 1,2Ur), kontaktmotstandsmåling (≤40 µΩ for hovedkrets), gasstetthetstest, mekanisk driftstest (5 hele sykluser). I tillegg gjennomgår prøveenheter termisk syklus (-25°C til +70°C) og kortslutningstester ved KEMA/CESI-laboratorier. Med dette kvalitetsnivået tilfredsstiller vår ringhovedenhet ikke bare, men overgår forventningene til sikkerhetsinspektører og nettverksoperatører. Kunder som velger oss reduserer de totale eierkostnadene ved å eliminere uplanlagte driftsavbrudd og søksmål. Vår kundesentrerte tilnærming, kombinert med lokal ettersalgsstøtte, gjør oss til den foretrukne partneren for infrastrukturprosjekter over hele Europa, Asia og Amerika. Til dags dato har fabrikken vår levert mer enn 15 000 enheter uten en eneste indre lysbuerelatert skade. Det er kraften til kompromissløs kvalitet.

Sammendrag: Den ubrytelige koblingen mellom standarder og premium RMUer

Elektriske sikkerhetsstandarder eksisterer fordi elektrisitet, når ukontrollert, er dødelig. De krever spesifikke ytelsesmålinger – dielektrisk styrke, lysbuebegrensning, feilskaping/brudd og mekanisk utholdenhet. Bare en ringhovedenhet av høy kvalitet kan oppfylle disse beregningene pålitelig over flere tiår med drift. Fra fabrikkens erfaring er forhåndspremien til en sertifisert RMU marginal sammenlignet med kostnadene ved en enkelt ulykke, som inkluderer regulatoriske bøter, medisinske krav, produksjonsstans og skade på omdømmet. Vi har bevist at konsekvent anvendelse av IEC 62271-200, kombinert med fremragende produksjon påLugao, leverer RMUer som beskytter både personell og eiendeler. Enten du driver et datasenter, en vindpark eller en nettstasjon, er det ikke et alternativ å kreve en ringhovedenhet av høy kvalitet – det er kjernen i sikkerhetsstrategien din. Husk: snarveier tatt i dag blir morgendagens hendelser. Velg kvalitet, velg samsvar og samarbeid med en produsent som prioriterer livssikkerhet fremfor alt.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvorfor krever elektriske sikkerhetsstandarder spesifikt intern lysbueklassifisering (IAC) for ringhovedenheter?

Svar: Intern lysbueklassifisering (IAC) er pålagt fordi en RMU kan oppleve en intern feil på grunn av f.eks. isolasjonsfeil eller operatørfeil. Uten et IAC-klassifisert kabinett, kan trykkøkningen fra en lysbue sprenge tanken og frigjøre plasma ved temperaturer over 10 000 °C. Standarder som IEC 62271-200 krever IAC AFLR for å sikre at dører og deksler forblir låst, varme gasser ledes til trygge områder og at ingen deler kastes ut. En ringhovedenhet av høy kvalitet fra en sertifisert fabrikk gjennomgår lysbuetesting i full skala for å bevise denne evnen. Enheter av lav kvalitet mangler IAC-merking, noe som betyr at de gir null beskyttelse til personell. Å investere i en IAC-sertifisert RMU er den eneste måten å overholde arbeidsplassens sikkerhetsforskrifter (f.eks. NFPA 70E).

Spørsmål 2: Hvordan kan jeg visuelt identifisere en ringhovedenhet av lav kvalitet som kan svikte sikkerhetsstandardene?

Svar: Viktige visuelle røde flagg inkluderer: tynne kapslingsplater (under 1,5 mm for rustfritt stål), uregelmessige sveiseperler, mangel på synlige trykkavlastningsventiler, ikke-original gasstetthetsmåler (eller ingen måler), og fravær av typetestetikett. I tillegg har RMUer av lav kvalitet ofte betjeningsmekanismer av plast i stedet for stål, og manglende låsesystemer for å hindre tilgang til strømførende deler. På vår fabrikk har hver ringhovedenhet et serienummer med testsertifikater. Hvis en leverandør ikke kan produsere IEC-typetestrapporter eller interne lysbuevideoer, anser enheten som ikke-kompatibel. Be alltid om tredjeparts testdokumentasjon før kjøp.

Spørsmål 3: Kompenserer regelmessig vedlikehold for å kjøpe en ringhovedenhet av lav kvalitet i stedet for en premium?

Svar: Nei. Selv om vedlikehold er viktig, kan det ikke fikse grunnleggende designfeil. En ringhovedenhet av lav kvalitet kan ha utilstrekkelige isolasjonsavstander, gropkontakter eller mikrolekkasjer i gasssystemet – problemer som ikke kan korrigeres ved periodisk rengjøring eller stramming. Standarder tilsier at utstyr skal være trygt fra begynnelsen. Faktisk kan overdreven vedlikeholdsforsøk på en substandard RMU introdusere ytterligere risikoer, for eksempel stripping av tråder eller feiljustering av kontakter. Derimot er fabrikkens høykvalitets RMU-er designet for "vedlikeholdsfri" drift over 10-15 år, bortsett fra visuelle inspeksjoner. Å investere i kvalitet reduserer livssykluskostnadene drastisk og sikrer iboende samsvar.

Spørsmål 4: Hvilke spesifikke tester viser at en ringhovedenhet oppfyller høye sikkerhetsstandarder?

Svar: De obligatoriske typetestene i henhold til IEC 62271-200 inkluderer: dielektriske tester (strømfrekvens og lynimpuls), temperaturstigningstest ved merkestrøm, korttidsmotstands- og toppmotstandsstrømtest, intern lysbuetest (IAC), mekanisk utholdenhetstest (f.eks. 2000-operasjoner for beskyttelseslastbrytere (IP)), verifikasjonsgradbrytere I tillegg består rutinemessige fabrikktester for hver enhet av strømfrekvensspenningsmotstand, måling av delvis utladning, kontaktmotstand, gasstetthet og mekaniske driftskontroller. Hos Lugao Power Co.,Ltd. blir vår ringhovedenhet utsatt for alle disse testene pluss valgfri seismisk og klimatisk aldring. Hvis en test mislykkes, blir designet avvist. Først etter å ha bestått disse kan vi lovlig merke enheten som kompatibel.

Spørsmål 5: Hvorfor bør en prosjektingeniør spesifisere Lugao Power Co.,Ltd. som leverandør av høykvalitets ringhovedenheter?

Svar: Lugao Power Co.,Ltd. kombinerer 20+ års ekspertise innen produksjon av bryterutstyr med interne typetestingsfasiliteter og internasjonale sertifiseringer (KEMA, CE, TUV). Vår ringhovedenhet tilbyr overlegne parametere (høyere BIL, lavere PD, lavere lekkasjehastighet) sammenlignet med budsjettalternativer. Vi tilbyr full dokumentasjon, sporbarhet og et dedikert teknisk supportteam. Dessuten inkluderer fabrikkens kvalitetskontroll 100 % heliumlekkasjedeteksjon og delvis utladningstesting på hver enhet. Ved å spesifisere oss reduserer ingeniører ansvaret, sikrer samsvar med nettkodene og får et produkt som varer i 30 år. Be om et tilbud eller prøveevaluering for å se kvalitetsforskjellen direkte – kontakt teamet vårt for prosjektspesifikke løsninger og gratis teknisk rådgivning. Din sikkerhet er vår sak.
