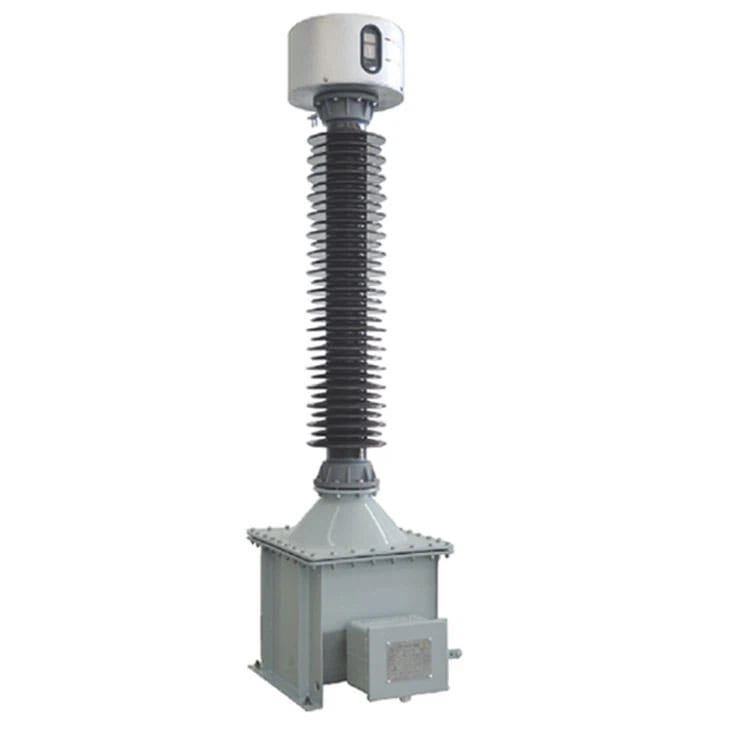

220KV induktiv spenningstransformator
  • 220KV induktiv spenningstransformator220KV induktiv spenningstransformator

220KV induktiv spenningstransformator

Liugao er en spenningstransformatorprodusent med 15 års yrkeserfaring. Denne spenningstransformatoren er designet og produsert basert på IEC 61869-1/3. 220kV induktiv spenningstransformator er for nøkkelferdig nettstasjonsbruk, induktive spenningstransformatorer med klassifisert utendørs distribusjonsklasse er av kompakt enfasedesign og beregnet for tilkobling mellom fase og jord (enkelt gjennomføring) for å gi kritisk spenningsmåleinformasjon. Hermetisk forsegling av designet oppnås ved hjelp av en gasspute over oljen for å forhindre fritt pusting utenfor fuktighetsbelastet luft.

Send forespørsel

produktbeskrivelse

Liugao er en spenningstransformatorleverandør med 15 års yrkeserfaring

Liugao anerkjent som et kjent varemerke for Kina.

Vår spenningstransformator er designet og produsert basert på IEC 61869-1/3. 220kV induktiv spenningstransformator er for nøkkelferdig nettstasjonsbruk, induktive spenningstransformatorer med klassifisert utendørs distribusjonsklasse er av kompakt enfasedesign og beregnet for tilkobling mellom fase og jord (enkelt gjennomføring) for å gi kritisk spenningsmåleinformasjon. Hermetisk forsegling av designet oppnås ved hjelp av en gasspute over oljen for å forhindre fritt pusting utenfor fuktighetsbelastet luft.

Driftsmiljø

Installasjonshøyde overstiger ikke 2000 meter


Omgivelsestemperatur: -5°C-40°C; Gjennomsnittstemperaturen er ikke høyere enn +35°C


Installasjonsstedet skal være tørt og ventilert; Luftens relative fuktighet er ikke større enn 80 %, og det er ingen aggressive eksplosive medier rundt

Produktegenskaper

Det er olje/papir isolasjonsstruktur. Hovedisolasjonen er viklet av høyspenningskabelpapir, og er plassert flere kondensatorskjermer av spenningsdeling i primærisolasjonen, som kan forbedre elektrisk feltfordeling og redusere forbruket av isolasjonsmateriale, nedsenket med spenningstransformatorolje etter uttørking under vakuum. Det har fordeler med stabil og pålitelig ytelse av isolasjon. rik operert erfaring, lang tjenestetid. Perfekt fluiditetsytelse til spenningstransformatorolje er bra for varmespredning, den har også selvgjenopprettingsevne for svikt i delvis utladning forårsaket av luftboble

og støv.

Hermetisk forseglet metallisk belg i rustfritt stål er installert på toppen, som beskytter spenningstransformatoroljen mot fuktighet og forlenger levetiden. Det er også en oljenivåmåler på belgen for å observere endring av oljevolum. Det er en multifunksjons oljetømmeventil på basen, som gjør det mer praktisk for oljeprøvetaking, drenering. Strømforholdet kan enkelt justeres ved å endre koblingsplaten til serie- eller parallellkobling.

Alle vedtatte isolasjonsdeler er miljøbeskyttende materialer. Sekundært terminalkort er laget av epoksystøping, tetningsytelsen er mer pålitelig.

Basen bruker spraymaling eller varmgalvanisering, noe som gir høy grad av korrosjonsbestandighet.

Festemidler og navneskilt er i rustfritt stål

Spesifikasjon

Produktnavn 220kV spenningstransformator
Opprinnelse Dalian, CN (fastlandet)
Fase Enkelt
Spolestruktur Toroidal
Spolenummer 4. januar
Farge Brun/grå
Frekvens 50/60 Hz
Sertifisering ASTA/CTQC/IEC/SGS/ISO9001
Pakke Trekartong
Leveringstid: 30 dager


Nominell primærspenning, kV 220 eller 230/√3
Høyeste spenning for utstyr, kV 245/252
Nominell frekvens, Hz 50–60
Nominell strømfrekvens tåler spenning, kV 460
Nominell lynimpulsspenning, kV 1050
Overslagsavstand, mm 2000
Cree. avstand, mm W1:5040
W2:6300
W3:7820
Mekanisk belastning, N 1250
Nominell sekundærspenning, kV 0,115/√3 eller 0,11/√3 eller 0,1/√3
Sekundære terminalmerker 1a-1n 2a-2n og - dn
Nøyaktighetsklasse 0.2 0.5 3P
Nominell effekt, VA 100 250 300
150 150 300
150 - 300
Termisk begrensende effekt, VA 2000
Nominell spenningsfaktor 1.2kontinuerlig; 1,9/8t (66kV)
1.2kontinuerlig; 1,5/30s (110~230kV)
Dielektrisk spredningsfaktor tgδ, under 10kV Produkt tgδ≤0,02; ramme tgδ≤0,05
