Medium spenning SF6 Fullt isolert forseglet elektrisk ring Hovedenhet Kompakt bryterutstyr

Dette Medium Voltage SF6-helt isolerte forseglede elektriske hovedenhetens kompakte bryterutstyr er Lugaos flaggskipprodukt. Med en fullstendig forseglet, vedlikeholdsfri design, kan den gi strømfordeling for 12kV, 24kV og 36kV strømnett over hele verden. Denne ringhovedenheten samsvarer også med internasjonale sertifiseringer som CE, ISO og IEC. Som en profesjonell leverandør av elektriske brytere, isolerer Lugaos SF6-isolerte bryteranlegg fullstendig alle høyspentkomponenter fra det ytre miljøet. Dens metallomsluttede struktur sikrer sikker drift under de mest krevende forholdene, fra underjordiske transformatorstasjoner til kystanlegg.

De viktigste tekniske parameterne

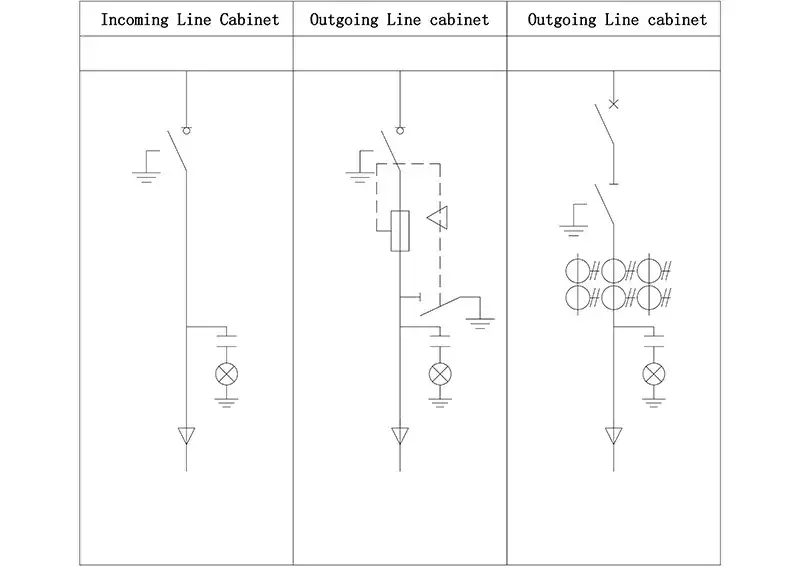

Typisk skjemadiagram:

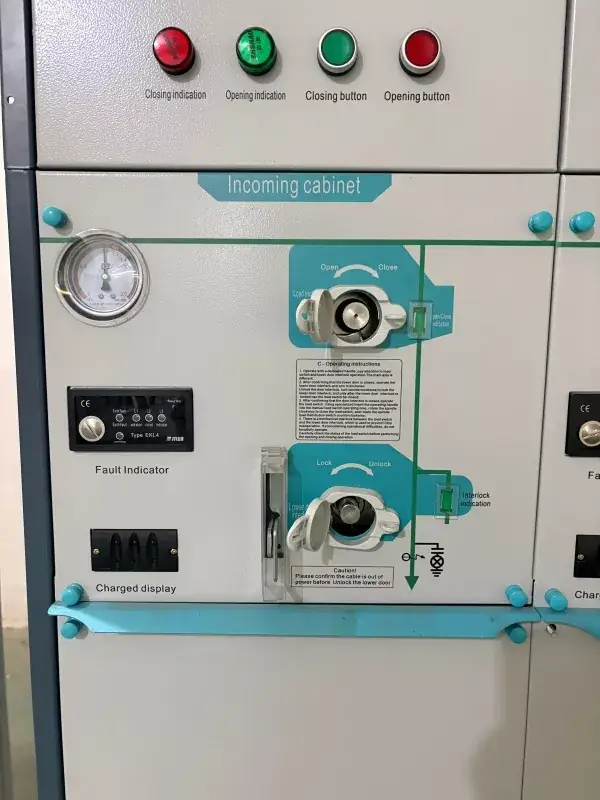

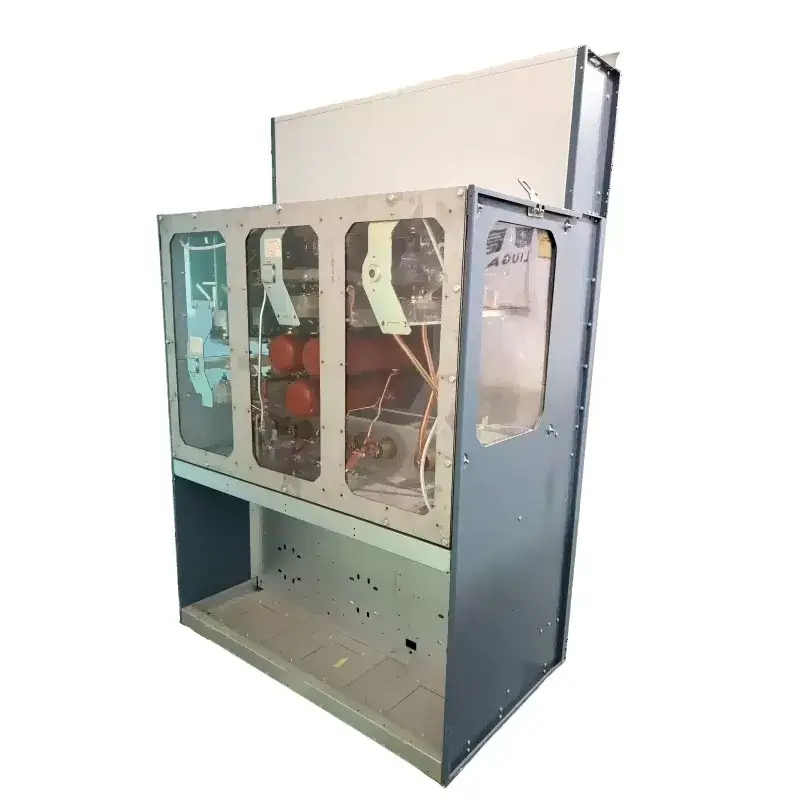

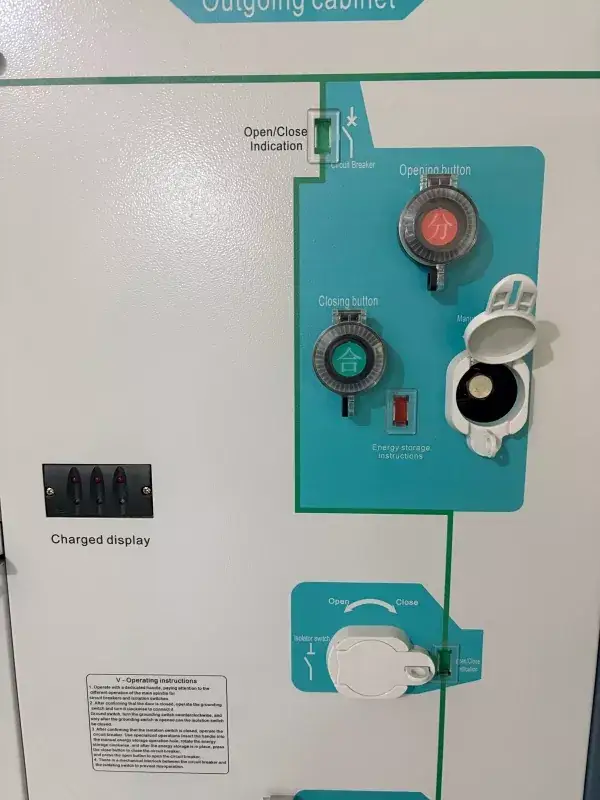

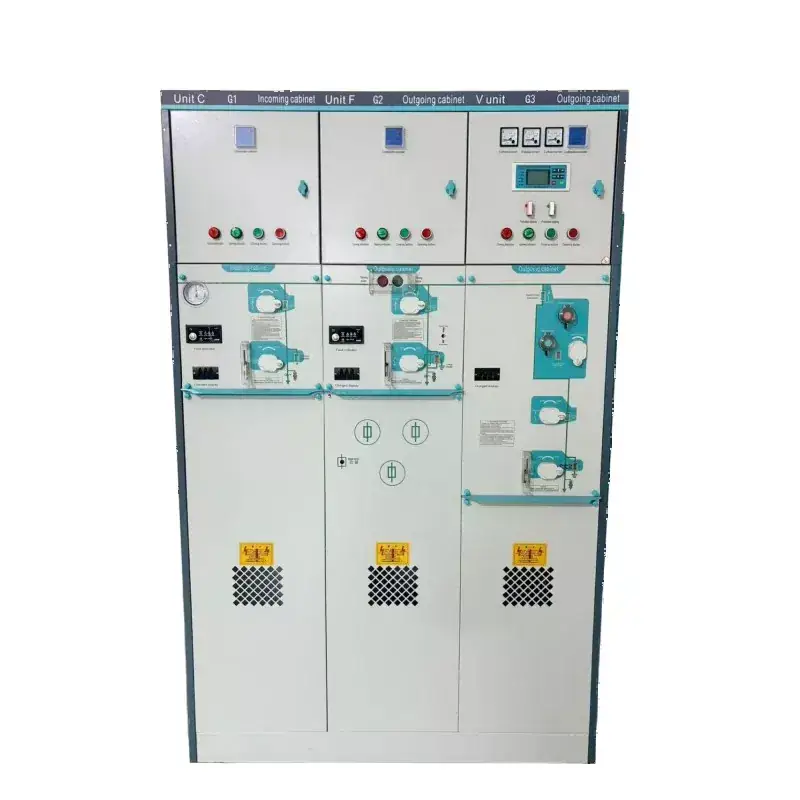

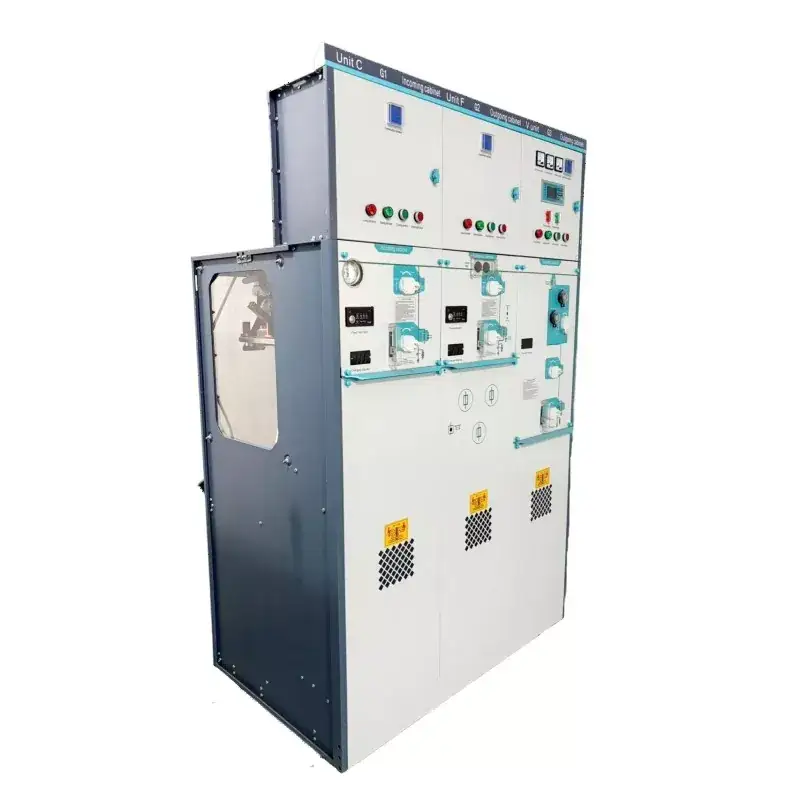

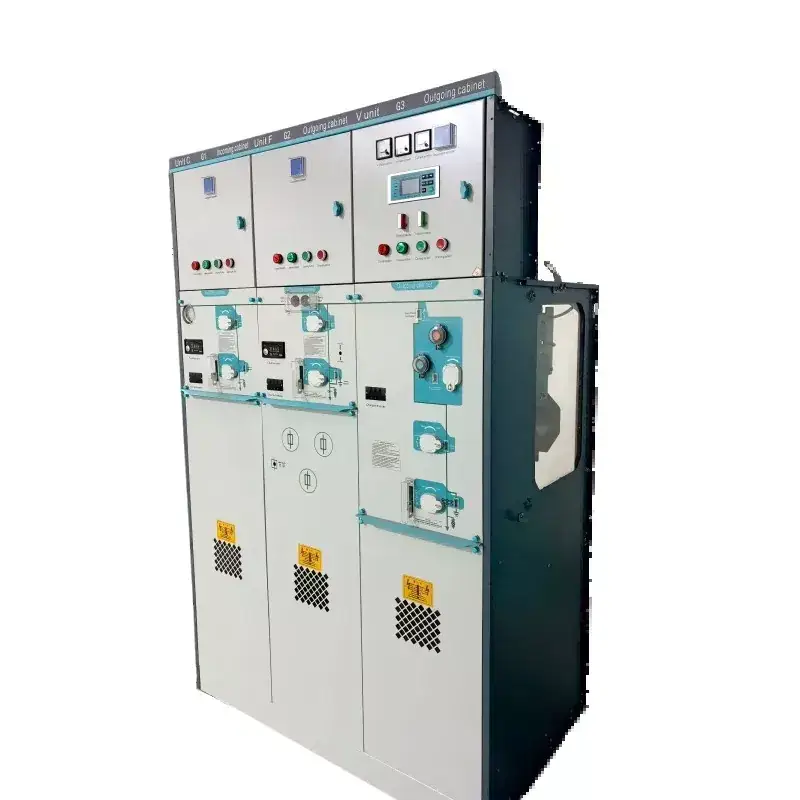

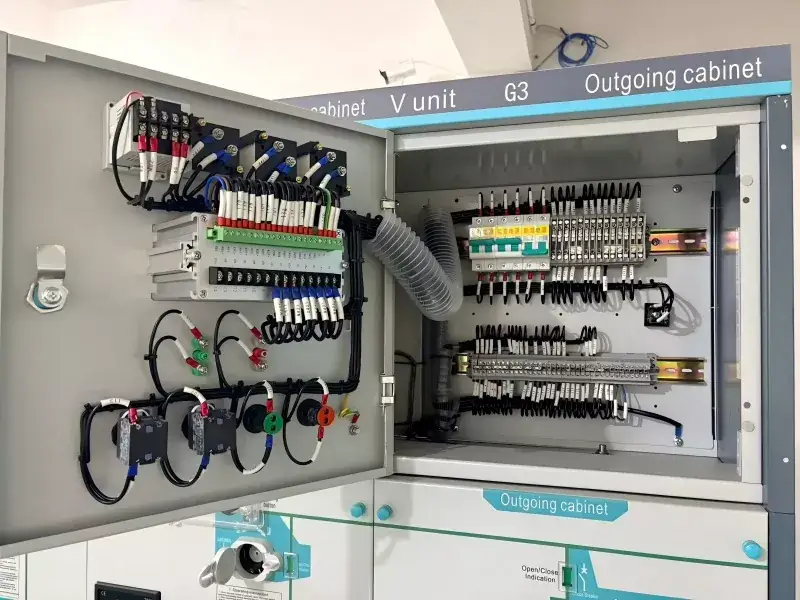

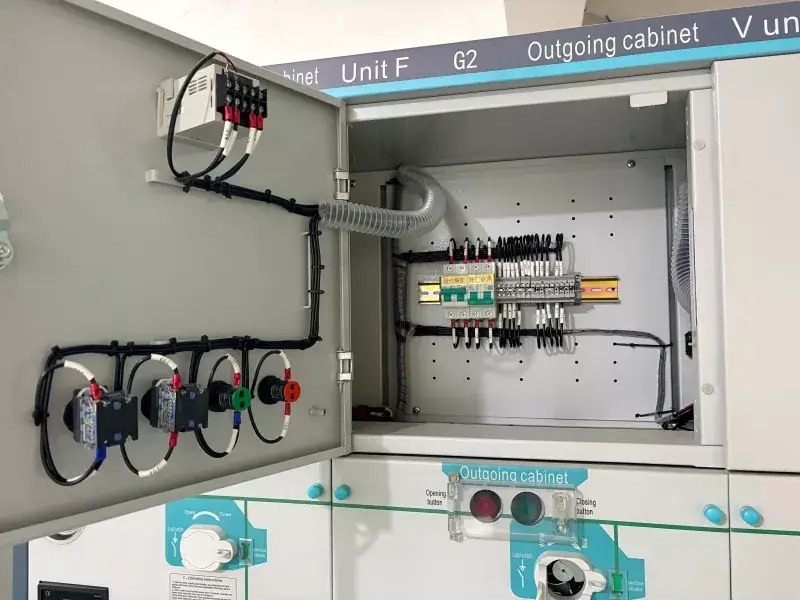

Produktdetaljer:

Hva gjør denne ringhovedenheten unik?

1. Ekte full isolasjonsdesign

I motsetning til tradisjonelle luftisolerte brytere, er Lugaos Medium Voltage SF6 Fullt Isolated Sealed Electrical Ring Main Unit Compact Switchgear produsert ved hjelp av lasersveiset teknologi i en fullt forseglet rustfri ståltank. Alle strømførende komponenter – inkludert lastbrytere, vakuumbrytere, jordingsbrytere og hovedstrømskinner – er fullstendig forseglet med SF6-gass. Dette gassisolerte bryterutstyret har høy beskyttelsesgrad, fullstendig motstandsdyktig mot tøffe miljøer som fuktighet og kondens, støv og luftbårne forurensninger.

2. Kompakt design, liten og utsøkt størrelse: Dette kompakte bryterutstyret reduserer gulvplass betydelig. Dens modulære design gir mulighet for ulike konfigurasjonsalternativer samtidig som den opprettholder et lite fotavtrykk, noe som gjør den egnet for underjordiske kraftdistribusjonsnettverk, kompakte transformatorstasjoner og industrianlegg med begrenset plass.

3. Vedlikeholdsfri drift: Dette fullstendig forseglede bryterutstyret eliminerer behovet for rutinemessig vedlikehold av høyspentkomponenter. Derfor krever dette SF6-isolerte bryterutstyret ingen gasspåfylling i løpet av sin 30-årige levetid.

Tilgjengelige konfigurasjoner

Dette Medium Voltage SF6 fullt isolerte forseglede elektriske hovedenhetens kompakte bryterutstyr har plass til en rekke funksjonelle moduler for å møte ulike applikasjonskrav, og tillater fleksibel konfigurasjon basert på spesifikke kundebehov:

1.  C-modul – Lastbryterenhet

   Har en tre-posisjons lastbryter (make-break-earth)

   Designet for transformatorbeskyttelse og kabelbytteoperasjoner

   Pauseposisjon er synlig via et integrert observasjonsvindu

2. F-modul – LBS-sikringskombinasjonsenhet

   Integrerer en lastbryter med sikringsbasert beskyttelse

   Gir tre-fase tripping funksjonalitet gjennom en trigger pin mekanisme

3. V-modul – Vakuumkretsbryterenhet

   Bruker en vakuumbryter for beskyttelse av kabler og transformatorer

   Egnet for applikasjoner som krever hyppige bytteoperasjoner

   Støtter et valgfritt integrert beskyttelsesrelé

4. D-modul – direkte kabeltilkobling

   Gir en enkel kabeltilkobling uten noe bytteutstyr

   Beregnet for ikke-svitsjede matere eller samleskinnestigerør

5. M-modul – Måleenhet

   Utstyrt med spennings- og strømtransformatorer for måleformål

Inkluderer testterminaler og grensesnitt for montering av instrumentering

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hva er en ringhovedenhet?

Svar 1: Dette Medium Voltage SF6 fullt isolerte forseglede elektriske hovedenhetens kompakte bryterutstyr er et kompakt gassisolert bryterutstyr som passer for 12kV, 24kV og 36kV strømfordeling. Ringhovedenheten bruker en fullt forseglet tank i rustfritt stål som inneholder SF6-gass, som isolerer alle høyspentkomponenter, inkludert lastbrytere og vakuumbrytere.

Spørsmål 2: Hvilke konfigurasjoner er tilgjengelige for denne ringhovedenheten?

Svar 2: Dette kompakte bryterutstyret tilbyr modulære konfigurasjoner:

Modul C: Lastbryterenhet for kabel- og transformatorkobling

Modul F: Last bryter-sikringskombinasjon for transformatorbeskyttelse

Modul V: Vakuumbryter for hyppig drift

Modul D: Direkte kabeltilkobling for ikke-switchende matere

Modul M: Måleenhet med spennings- og strømtransformatorer

Spørsmål 3:Kan denne ringhovedenheten utvides i fremtiden?

Svar 3: Ja, Ytterligere ringhovedenhetsmoduler kan kobles til ved hjelp av gassisolerte samleskinnekoblinger.

Spørsmål 4: Hvilke sikkerhetsfunksjoner er inkludert?

Svar 4: Mekaniske forriglinger, Intern lysbueklassifisering, Trykkutløser, Jordingsbryter.

Spørsmål 5: Hva er leveringstiden?

Svar 5:Standardkonfigurasjoner er på lager; tilpassede modeller tar omtrent 20 dager. For presserende behov, vennligst kontakt
