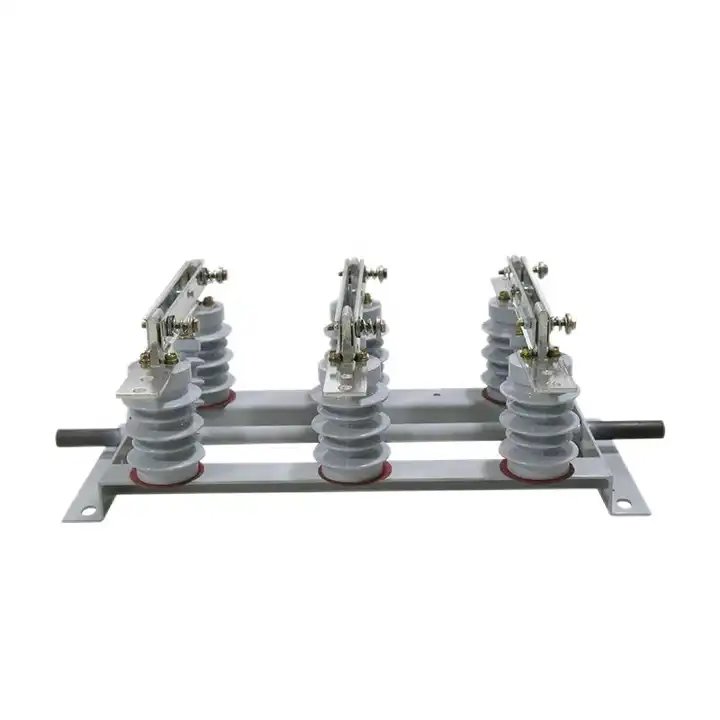

24KV innendørs frakoblingsbryter

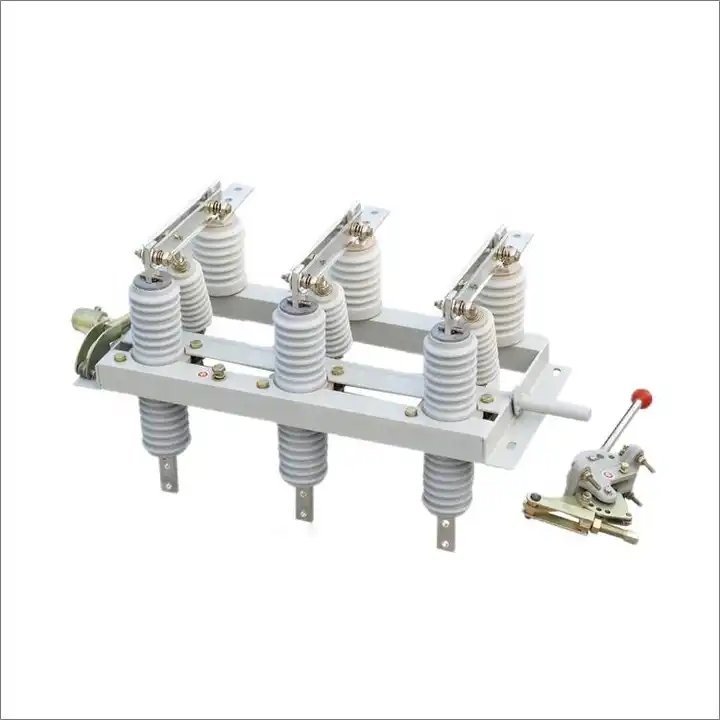

LuGao er stolt av å være en spesialisert produsent av 24KV innendørs frakoblingsbrytere. GN19-12(C) innendørs høyspenningsbryter er omhyggelig laget for kraftsystemer som opererer med en nominell spenning på 12kV med AC 50/60Hz. Dens design inkluderer CS6-1 manuell betjeningsmekanisme, som tjener det spesifikke formålet å bryte og lage kretser under tomgangsforhold. Med ytterligere variasjoner som forurensningstype, høyhøydetype og strømindikerende type, er denne bryteren skreddersydd for å møte ulike miljø- og driftskrav, og sikrer optimal ytelse og tilpasningsevne i ulike innstillinger.

Send forespørsel

produktbeskrivelse

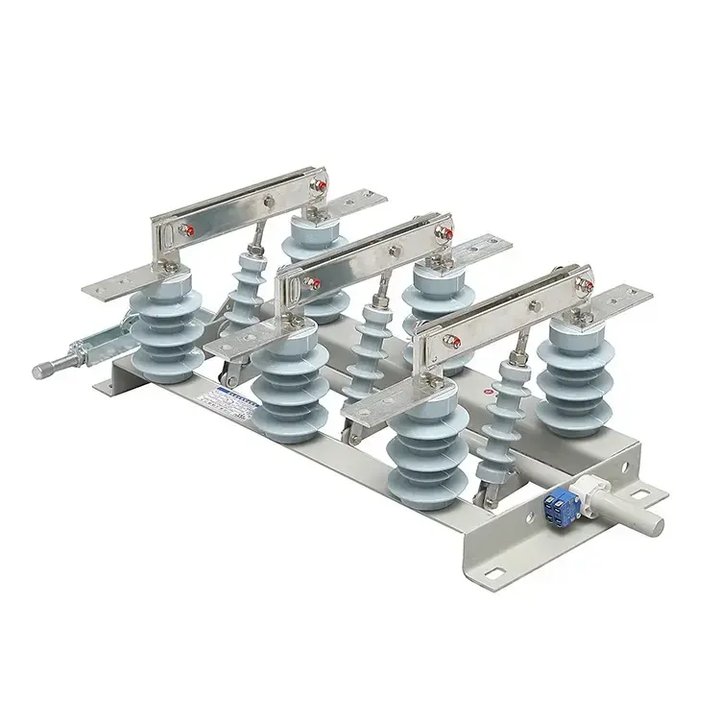

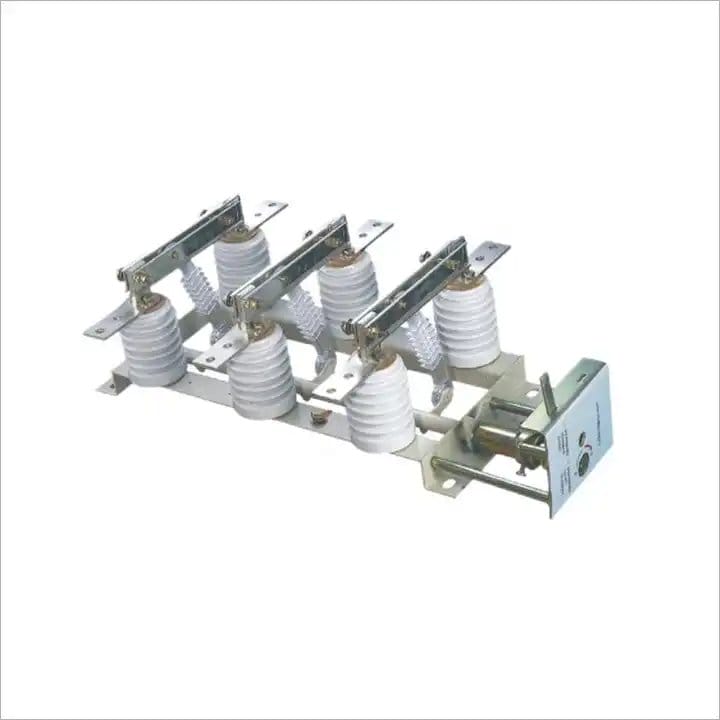

Lugao er en leverandør av 24KV innendørs frakoblingsbryter. GN19-12/400, 630, 1000, 1250 type innendørs frakoblingsbryter har en ledende del festet til basen med to søyleisolatorer for hver fase. (GN19-12C/400, 630, 1000, 1250 typen har en søyleisolator og en porselenshusisolator.) De tre fasene er anordnet parallelt, og den ledende delen består av statiske kontakter av kontaktkniver og kontaktholdere (eller ledende stenger) . Hver fase av kontaktkniven er koblet til midten av båndisolatoren, med båndisolatoren installert på bunnen av spindelen. Spindelen er koblet til koblingsstangen (levert av brukeren) og CS6-1 type bevegelige mekanisme gjennom håndtaket.

Forbindelseskontaktkniven er konstruert av to slissede kobberplater, noe som forbedrer både varmeavledningsområdet og mekanisk styrke. Denne utformingen senker bunntemperaturen og forbedrer den dynamiske stabiliteten til innendørs frakoblingsbryteren. Den ene enden av kontaktkniven er festet til kontaktblokken (eller på den ledende stangen) ved hjelp av en bolt (bil fra Shaw). GN19-12/1000, 1250 har installasjon av en magnetisk låseplate, som tjener til å øke tiltrekningen mellom de to sporkontaktknivene under en stor kortslutningsstrøm. GN19-12/400, 630 innendørs frakoblingsbrytere har en liten grense for strøm, noe som eliminerer behovet for en magnetisk låseplate.

24KV innendørs type frakoblingsbryter Driftsmiljø

Omgivelsestemperatur: -25°C ~ +40°C;

Høyde: ≤1000m;

Relativ fuktighet: daglig gjennomsnitt ≤95 %, månedlig gjennomsnitt ≤90 %;

Jordskjelvintensitet: ≤8 nivå;

Installasjonssteder: ingen brann, eksplosjonsfare, alvorlig skitten, kjemisk korrosjon eller alvorlig vibrasjon.

24KV innendørs type frakoblingsbryter Produktfunksjoner

Type	Nominell spenning (kV)	Merkestrøm (A)	4 s termisk stabilitetsstrøm (kA)	Dynamisk stabilitetsstrøm (kA)
GN19-12/400-12,5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31,5		1000	31.5	80
GN19-12/1250-31,5		1250	31.5	80
GN19-12C/400-12,5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31,5		1000	31.5	80
GN19-12C/1250-31,5		1250	31.5	80
