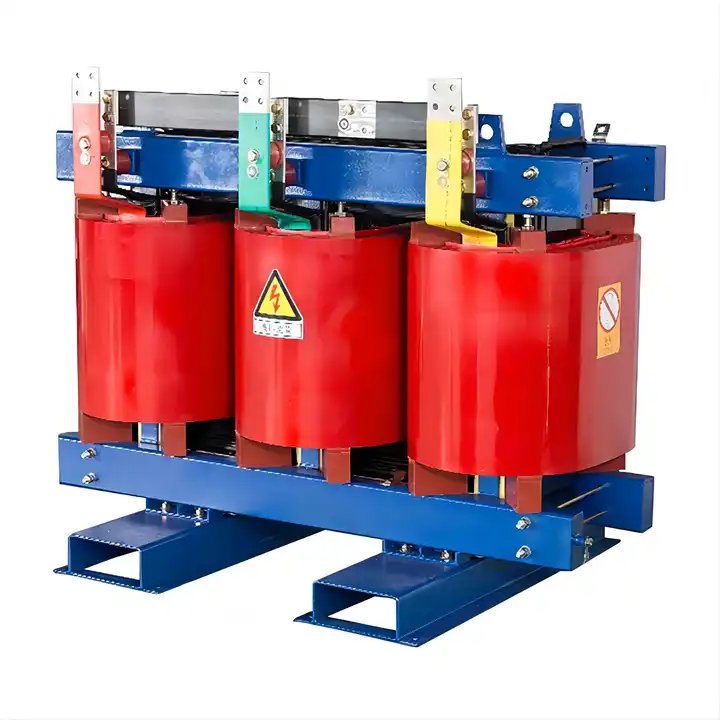

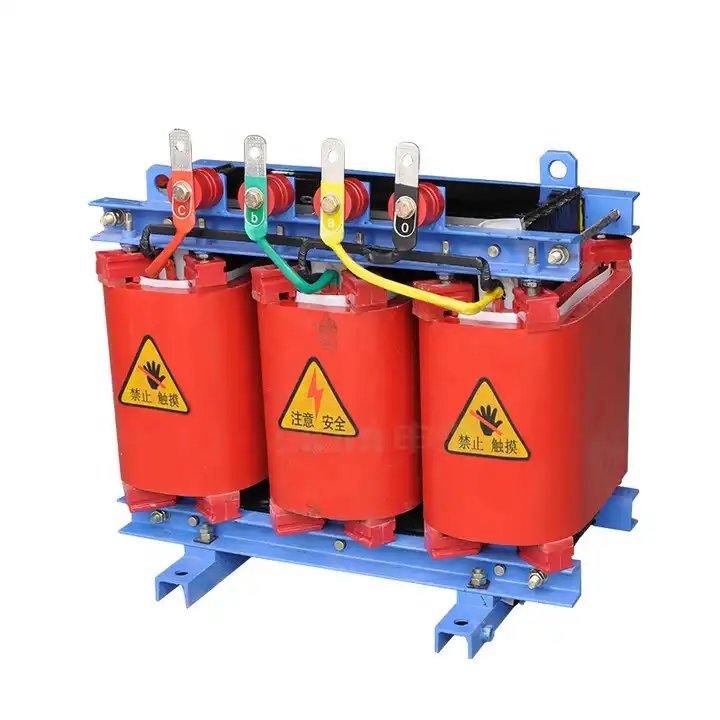

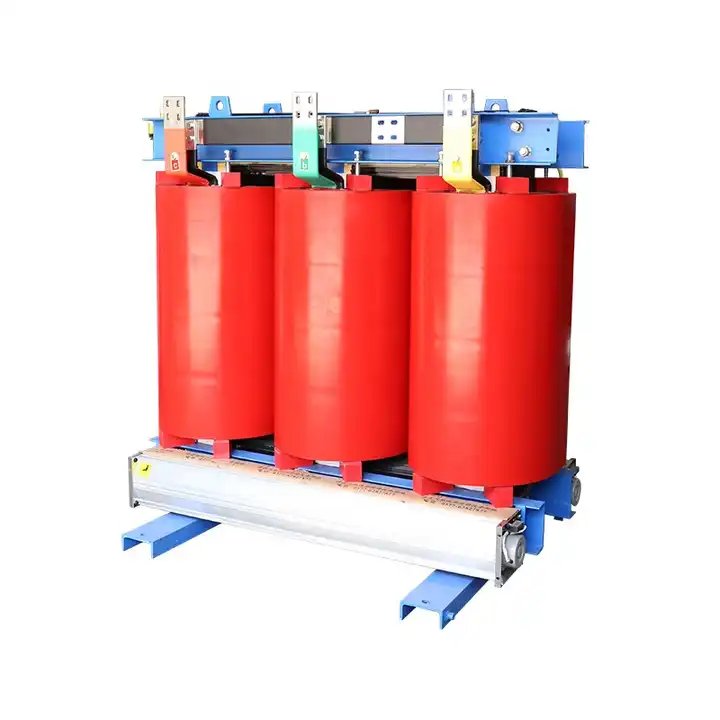

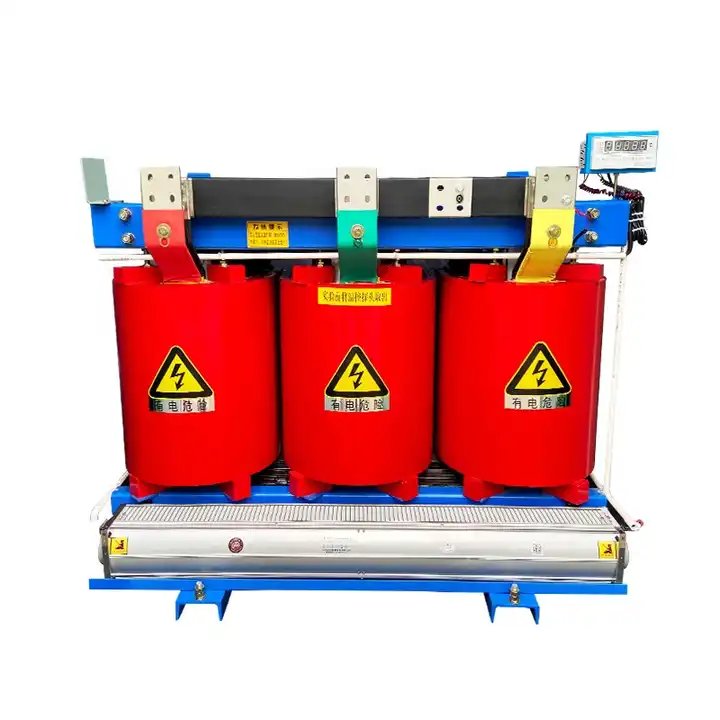

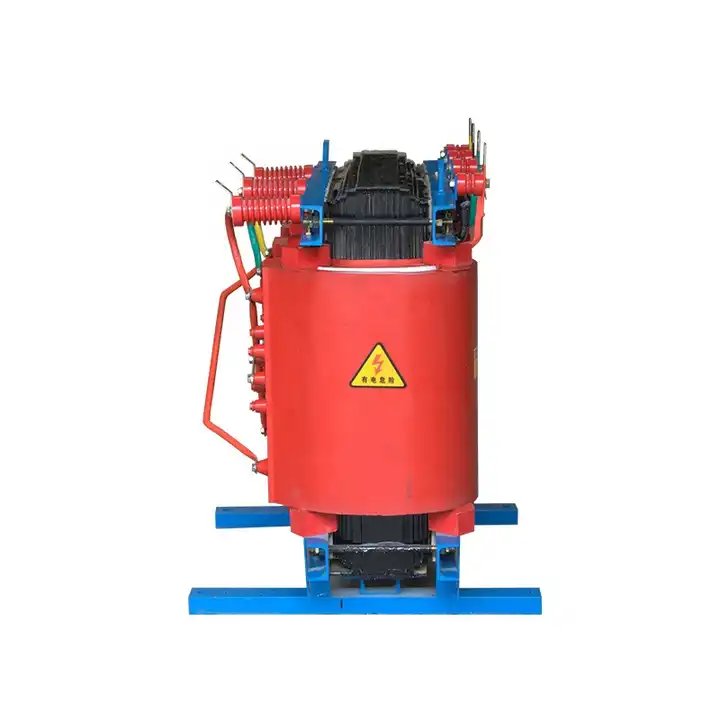

Liu Gao som en av produsentene av 35KV høyfrekvente trådtørre typer krafttransformatorer, tørrtransformatorer i samsvar med IEC726- og GB/T10228-1997-standardene, er preget av sin imponerende rekke attributter. Disse inkluderer ikke bare lavt tap, kompakt og lett konstruksjon, men også et minimalt støynivå, fuktisolering, høy mekanisk styrke, flammemotstand, robust overbelastningskapasitet og et lavt nivå av delvis utladning. Disse transformatorene finner bred anvendelighet i kraftoverførings- og distribusjonssystemer, spesielt i tunge lastsentre og steder med strenge brannbeskyttelseskrav, noe som gjør dem til et allsidig og pålitelig valg for ulike driftsmiljøer.
Liu Gao er en tørr type transformator leverandører, den ikke-innkapslede spole tørr type transformator skiller seg ut for sine mangefasetterte kvaliteter, og legger sterk vekt på sikkerhet, pålitelighet, energieffektivitet, brannbeskyttelse og anti-eksplosjonsfunksjoner, kombinert med den ekstra fordelen av enkelt vedlikehold. Tørrtransformatorens effektivitet forbedres ytterligere av en omhyggelig utformet spolestruktur og en vakuumimpregneringsbehandlingsprosess, som sikrer immunitet mot delvis utladning og forhindrer enhver nedgang i isolasjonsnivået gjennom hele holdbarheten. Strenge kvalifiseringsprosesser av både National Mechanical & Industrial Bureau og National Power Company understreker den tørre transformatorens samsvar med nasjonale standarder.
Denne tørre transformatoren viser seg å være svært tilpasningsdyktig til krevende miljøer preget av strenge brannsikringskrav, varierende belastninger, mangel på ventilasjon, trange rom, skitt og fuktighet. Dens allsidighet strekker seg til ulike miljøer som kraftverksfelt, t-banesystemer, metallurgiske anlegg, sykehus, høyhus, shippingsentre, overfylte boligsoner og spesialiserte miljøer som petrokjemisk industri, atomkraftverk og atomubåter. Nærmere bestemt, i kraftverksfelt, spiller den ikke-innkapslede spoletørre transformatoren en avgjørende rolle for å opprettholde sikkerhet, pålitelighet og energieffektivitet, noe som gjør den til en uunnværlig komponent i stasjonens infrastruktur. Tørrtransformatorens robuste design og omfattende funksjoner gjør den til en ideell løsning for å møte de unike utfordringene som en rekke driftsscenarier utgjør, noe som bidrar til kraftstasjonens generelle effektivitet og sikkerhet.
1.Høyden over havet er under 1000m.
2. Høyeste lufttemperatur +40ºC
3.Høyeste daglige gjennomsnittlige lufttemperatur +30ºC
4.Høyeste årlige gjennomsnittlige lufttemperatur+20v
5. Laveste utelufttemperatur-25ºC
6. Installasjonssted: egnet for installasjon i områder fri for brann- eller eksplosjonsfare, betydelig forurensning, kjemisk korrosjon eller overdreven vibrasjon, enten innendørs eller utendørs.
1.Operer innenfor spesifiserte grenser: +40ºC (høyeste lufttemperatur), +30ºC (høyeste daglige gjennomsnitt) og +20ºC (høyeste årlige gjennomsnitt).
2. Egnet for transformatorer av tørr type i høyder under 1000m. Tenk på ekstremer: -25ºC (laveste utetemperatur).
Ventilasjon:
3. Tilstrekkelig luftstrøm er avgjørende for transformatorer av tørr type for å spre varme.
4. Tørr type transformatorer er motstandsdyktige mot fuktighet; beskytte mot langvarig eksponering for høy luftfuktighet.
5. Transformatorer av tørr type skal fungere innenfor spesifiserte belastnings- og spenningsgrenser.
6.Iverksette beskyttelsestiltak mot harmoniske og spenningssvingninger.
7. Installer tørrtransformatorer i områder fri for brann-/eksplosjonsfare, forurensning, korrosjon eller overdreven vibrasjon, enten innendørs eller utendørs.
8. Følg regelmessig vedlikeholdspraksis i henhold til produsentens anbefalinger.
9. Transformatorer av tørr type skal fungere innenfor den angitte overbelastningskapasiteten.
10. Oppretthold lave støynivåer i Dry type transformatorer.
Tekniske data for 10kV SCB(9) Støpt harpiks F Isolasjonsklasse Tørrtype Krafttransformator | ||||||||||||||
Tap (kW) | Isolasjonsnivå | Vekt (kg) | Disposisjonsdimensjon (mm) | Konturmål med beskyttende kappe | ||||||||||
Nominell kapasitet | Spenningsgruppe (kV) | Tilkoblingsmetode | (120 ℃) | Strøm uten belastning | (L) | (W) | (H) | (L) | (W) | (H) | ||||
(kVA) | HV | LV | Ingen last | Laste | % | |||||||||
10 | 0.15 | 0.325 | 4.5 | 130 | 600 | 450 | 490 | 900 | 800 | 850 | ||||
20 | 0.185 | 0.63 | 4 | 170 | 600 | 450 | 560 | 900 | 800 | 850 | ||||
30 | 0.215 | 0.75 | 3.2 | 330 | 620 | 450 | 650 | 1050 | 900 | 1000 | ||||
50 | 0.305 | 1.055 | 2.8 | 380 | 620 | 450 | 750 | 1050 | 900 | 1000 | ||||
63 | 0.37 | 1.28 | 2.7 | 440 | 750 | 500 | 760 | 1050 | 1000 | 1150 | ||||
80 | 0.415 | 1.46 | 2.6 | 510 | 750 | 500 | 760 | 1100 | 1000 | 1150 | ||||
100 | 0.45 | 1.665 | 2.4 | 590 | 750 | 500 | 890 | 1150 | 1100 | 1250 | ||||
125 | 11 | Dyn11 | 0.53 | 1.995 | 2.2 | 650 | 1060 | 600 | 1020 | 1350 | 1050 | 1200 | ||
160 | 10.5 | 0.4 | 0.61 | 2.25 | 2.2 | F/F | 780 | 1060 | 600 | 1060 | 1400 | 1050 | 1250 | |
200 | 10 | Yyn0 | 0.7 | 2.675 | 2 | 930 | 1060 | 710 | 1120 | 1450 | 1100 | 1350 | ||
250 | 6.3 | 0.81 | 2.92 | 2 | 1040 | 1100 | 710 | 1140 | 1500 | 1150 | 1400 | |||
315 | 6 | 0.99 | 3.67 | 1.8 | 1180 | 1150 | 710 | 1195 | 1500 | 1200 | 1450 | |||
400 | 1.1 | 4.22 | 1.8 | 1450 | 1260 | 870 | 1285 | 1600 | 1250 | 1600 | ||||
500 | 1.305 | 5.17 | 1.8 | 1630 | 1290 | 870 | 1355 | 1600 | 1300 | 1650 | ||||
630 | 1.51 | 6.22 | 1.6 | 1900 | 1450 | 870 | 1420 | 1800 | 1300 | 1700 | ||||
630 | 1.46 | 6.31 | 1.6 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
800 | 1.71 | 7.36 | 1.6 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | ||||
1250 | 2.35 | 10.26 | 1.4 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4150 | 1770 | 1120 | 1865 | 2150 | 1500 | 2100 | ||||
2500 | 4.5 | 18.18 | 1.2 | 4810 | 1870 | 1120 | 1950 | 2200 | 1500 | 2200 | ||||
3150 | 5.78 | 23.7 | 1 | 5800 | 1950 | 1120 | 1900 | 2350 | 1600 | 2250 | ||||
4000 | 6.7 | 28.5 | 1 | 7100 | 2100 | 1120 | 2050 | 2400 | 1600 | 2300 | ||||
(Merk): (Tappeområde for høyspenning) ±5%; ±2×2,5 %, Frekvens: 50Hz. |
