LiuGao står stolt som en ledende innendørs vakuumbryterprodusent, med 40,5 KV automatisk lukkende vakuumkretsbryter 40,5 KV – en innendørs høyspent elektrisk enhet med en nominell spenning på 40,5 kV, som opererer på trefaset vekselstrøm 50 Hz. Denne bryteren er skreddersydd for industri- og gruvebedrifter, transformatorstasjoner og overførings- og distribusjonssystemer, og gir pålitelig kontroll og beskyttelsessvitsjing. Dens eksepsjonelle egnethet for applikasjoner innen metallurgi og produksjon av elektrisk lysbue, hvor hyppige operasjoner er avgjørende, skiller den fra hverandre. I samsvar med GB 1984-89 "AC High Voltage Circuit Breaker"-standarden inviterer LiuGao deg til å oppleve banebrytende løsninger som omdefinerer pålitelighet og ytelse i innendørs vakuumbrytere.
LiuGao står som en dedikert innendørs vakuumbryterprodusent, ZN23-40.5 Vakuumkretsbrytere er innendørs høyspente strømdistribusjonsenheter designet for en nominell spenning på 40,5kV og fungerer på trefaset vekselstrøm 50Hz. De kan integreres sømløst med JYN1-35 og GBC-35 bryterutstyr. Disse effektbryterne er godt egnet for å kontrollere og beskytte kraftoverførings- og distribusjonssystemer i anlegg som kraftverk og transformatorstasjoner. Spesielt utmerker de seg i applikasjoner med hyppige operasjoner, for eksempel innen metallurgi og lysbuestålindustri.

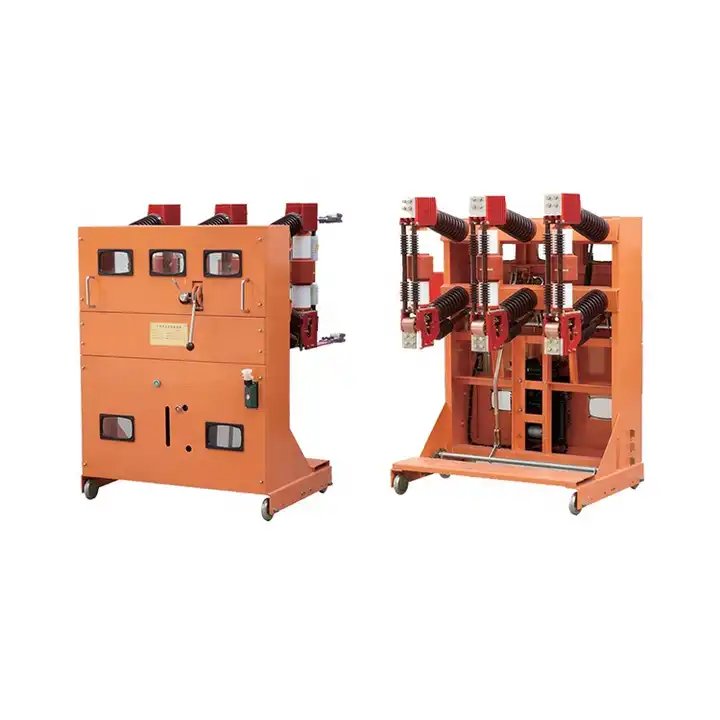

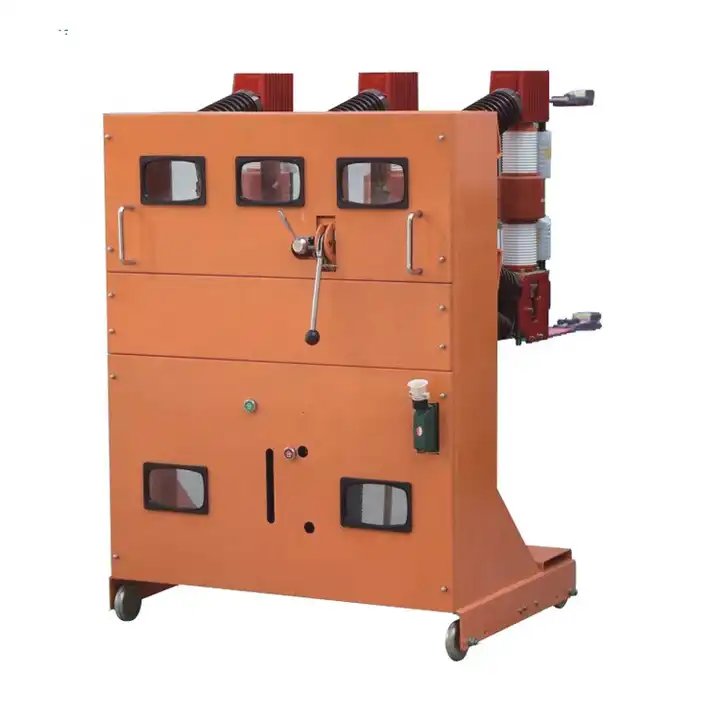

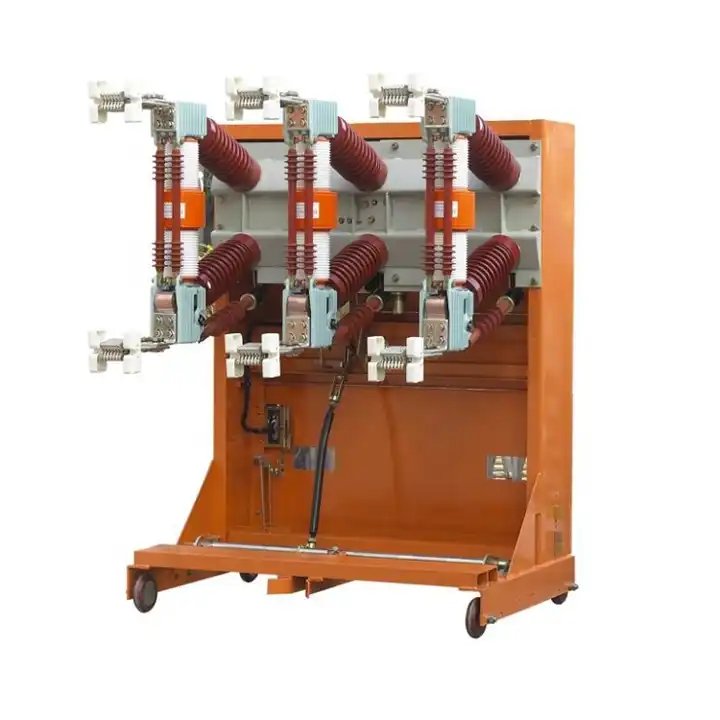

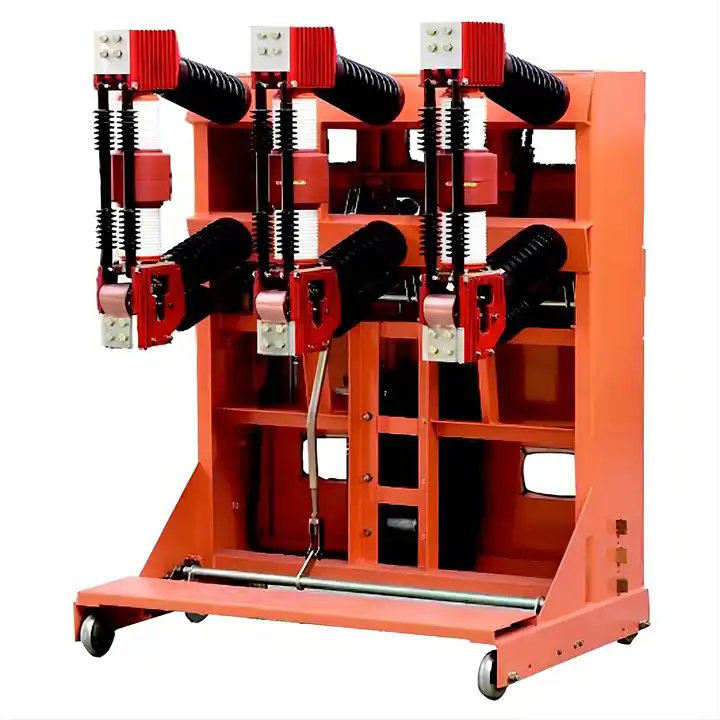

ZN23-40.5 Vacuum Circuit Breakers har et håndkjerredesign og har en gjennomtenkt struktur for enkelt vedlikehold. De er utstyrt med enten CD10-Ⅱ elektromagnetisk betjeningsmekanisme eller CT19-BN fjærbetjeningsmekanisme. Disse bryterne er spesielt designet for installasjon i høyspenningsbrytere som GBC-40.5, JYN1-40.5 og andre høyskap.
1. Den øvre grensen for omgivelseslufttemperaturen er ikke høyere enn +40"C, og den nedre grensen er ikke lavere enn -10°C (lagring og transport ved -30°C er tillatt):
2. I områder der høyden ikke overstiger 1000m, når produktet brukes i et 7,2kV-system, kan gjeldende høyde økes med inntil 3000m;
3. Relativ fuktighet: det daglige gjennomsnittet er ikke mer enn 95%, og det månedlige gjennomsnittet er ikke mer enn 90%;
4. Mettet damptrykk: den daglige gjennomsnittsverdien er ikke mer enn 2,2x 103MPa, den månedlige gjennomsnittsverdien er ikke mer enn 1,8x 103MPa, og kondens kan oppstå når temperaturen synker kraftig i fuktighetsperioden;
5. Installasjonsstedet skal være fritt for hyppige voldsomme vibrasjoner;
6. Luften rundt bør ikke være vesentlig forurenset av etsende eller brennbare gasser og vanndamp;
7. Installasjonsstedet skal holdes tørt og rent;
8. Den seismiske intensiteten bør ikke overstige 8 grader.
Nei. | Punkt | Enhet | Data | ||
1 | Merkespenning | Kv | 40.5 | ||
2 | Nominell isolasjon (1 min strømfrekvens tåler spenning) | Kv | 95 | ||
3 | Nominell isolasjon (Vurdert lynimpuls tåler spenning) | A | 185 | ||
4 | Nominell frekvens | Hz | 50 | ||
5 | Merkestrøm | A | 630 / 1250 / 1600 / 2000 / 2500 | ||
6 | Nominell kortslutningsbrytestrøm | De | 25 / 31.5 | ||
7 | Vurdert toppmotstandsstrøm | De | 63/80 | ||
8.a | Nominell kortslutningsstrøm | De | 63/80 | ||
8.b | Nominelle kortslutningsstrømbrytetider | t | 20 | ||
9 | Brytetid | ms | ≤80 | ||
10 | Nominell termisk stabiliseringstid | s | 4 | ||
11 | Vurdert sekvens av operasjoner | / | O-0,3s-CO-180s-CO | ||
12 | Nominell driftsspenning | V | AC110 / AC 220 / DC110 / DC 220 | ||
13 | Nominell arbeidsstrøm for lukke- og åpningsspole | / | 1,05 (110 V) / 0,96 (220 V) | ||
14 | Fasesenteravstand | mm | 300±1,5 / 380±1,5 / 440± 1,5 | ||
15 | Tillatt slitasjetykkelse på kontakter | mm | ≤3 | ||
16 | Hovedkretsmotstand for hver fase | mΩ | 80 | ||
17 | Mekanisk levetid | F | 10000 |
Nei. | Punkt | Enhet | Data | ||
1 | Kontakt Avstand | mm | 20±2 | ||
2 | Overreise | mm | 4±1 | ||
3 | Gjennomsnittlig lukkehastighet | m/s | 0,6±0,2 | ||
4 | Gjennomsnittlig åpningshastighet | m/s | 1,6±0,3 | ||
5 | Stenge tid | ms | 50-85 | ||
6 | Åpningstid | ms | 40~85 | ||
7 | Avsluttende kontakt Bounce Time | ms | ≤3 | ||
8 | Tre-fase lukking og åpning i ulike faser | ms | ≤2 | ||
9 | Bufferslag | mm | 17 |
