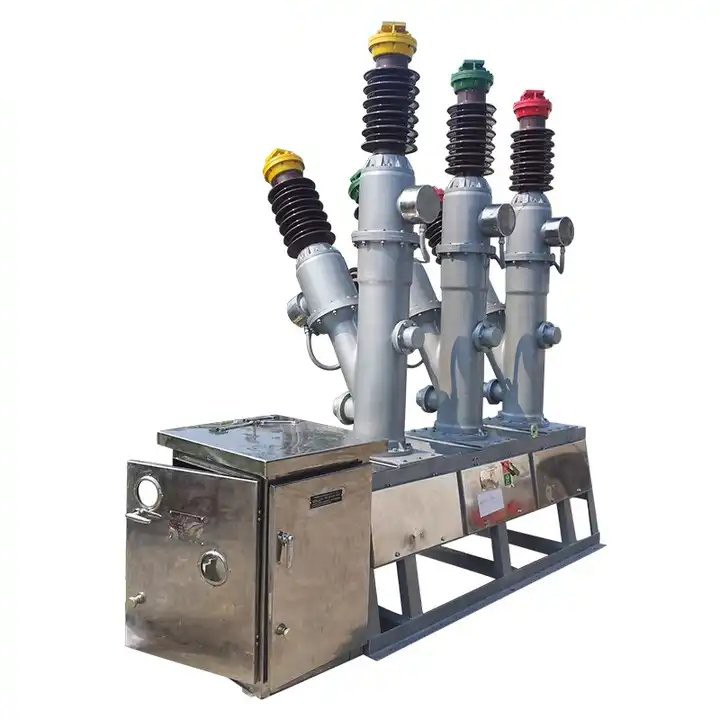

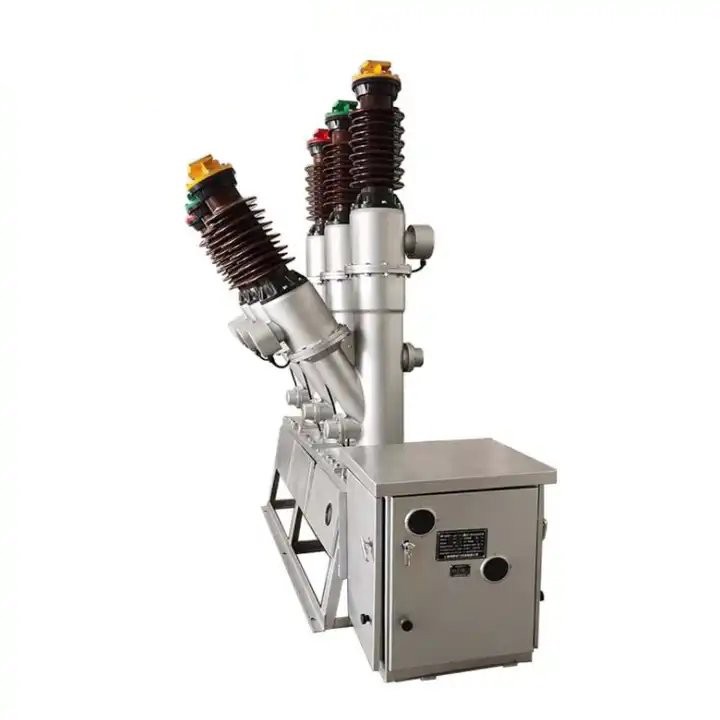

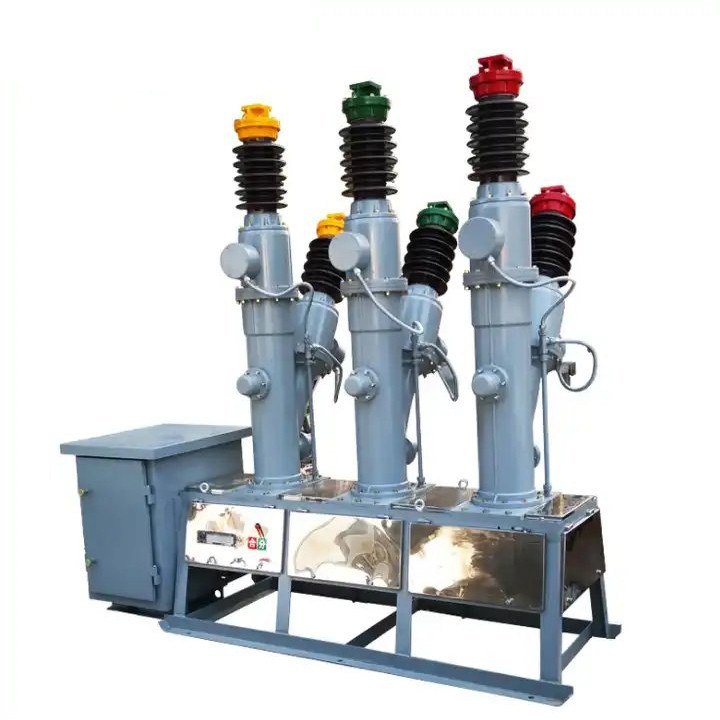

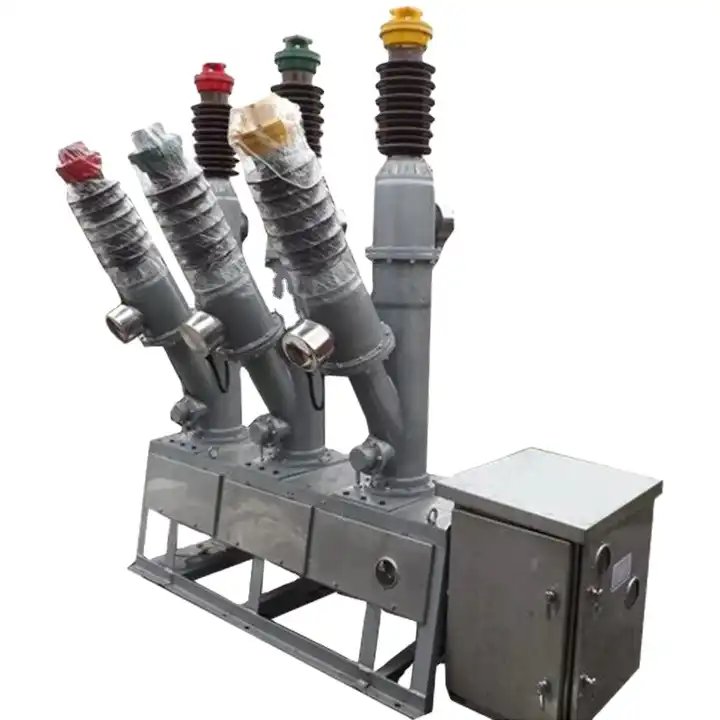

40,5KV høyspent utendørs SF6 gassbryter
  • 40,5KV høyspent utendørs SF6 gassbryter40,5KV høyspent utendørs SF6 gassbryter
  • 40,5KV høyspent utendørs SF6 gassbryter40,5KV høyspent utendørs SF6 gassbryter
  • 40,5KV høyspent utendørs SF6 gassbryter40,5KV høyspent utendørs SF6 gassbryter
  • 40,5KV høyspent utendørs SF6 gassbryter40,5KV høyspent utendørs SF6 gassbryter
  • 40,5KV høyspent utendørs SF6 gassbryter40,5KV høyspent utendørs SF6 gassbryter

40,5KV høyspent utendørs SF6 gassbryter

LiuGao står som en dedikert 40,5KV høyspent utendørs SF6-gasskretsbryterprodusent, SF6-gasskretsbryter ptser den fullstendig lukkede strukturen, og sekundærviklingen er forseglet i epoksyharpiksstøpelegemet for å sikre isolasjonsytelsen. LW8-40.5Y SF6 kretsbryter har en robust mekanisme med en levetid på over 3000 operasjoner, noe som sikrer langsiktig pålitelighet. Dens tetningsytelse er pålitelig og bruker importerte tetningsgummiputer. Den dynamiske tetningen har en tetningsring av "V"-type med en fjærtrykkkompensasjonsstruktur, og det sekundære klembrettet, levert av et samarbeidende foretak, sikrer en årlig luftlekkasjerate på mindre enn 1%. I tillegg bruker den innebygde strømtransformatoren en helt lukket struktur, med sekundærviklingen forseglet i epoksyharpiksstøping for å sikre optimal isolasjonsytelse.

Send forespørsel

produktbeskrivelse

Liugao er 40,5 KV høyspennings utendørs SF6 gasskretsbryter leverandør. LW8-40,5 utendørs HV SF6 kretsbryter er designet for trefase AC 50 Hz utendørs høyspente elektriske applikasjoner i 35 kV overførings- og distribusjonssystemer. Den tjener formålet med kontroll og beskyttelse og kan også brukes til åpning og lukking av kontaktbrytere og kondensatorbanker, med mulighet for å inkludere en strømtransformator for måle- og beskyttelsesfunksjoner. Strømbryteren er utstyrt med en CT14-type fjærdriftsmekanisme, og den overholder både den nasjonale standarden GB1984-89, med tittelen "AC high voltage circuit breakers," og International Electrotechnical Commission standardene IEC56, spesifisert i publikasjonen "High- spenning AC effektbryter."

40,5KV høyspent utendørs SF6-gasskretsbryter Driftsmiljø

1. Høyde: ikke mer enn 2500; meter; platå 4000 meter;


2. Omgivelsestemperatur: -30°C-+40°C (spesielle krav -40°C-+40°C);


3. Relativ fuktighet: det daglige gjennomsnittet er ikke mer enn 95%, det månedlige gjennomsnittet er ikke mer enn 90% (25°C);


4. Vindhastighet: ikke mer enn 35m/s; forurensningsnivået er I; krypeavstanden til porselenshylsen er 1050 mm (1320 mm) (den nominelle krypeavstanden er ikke mindre enn 25 mm/kV);


5. Solskinn: 0,1w/cm;

40,5KV høyspent utendørs SF6 gasskretsbryter spesifikasjon

Ingen beskrivelse tekniske parametere
1 Merkespenning, kV 72.5 126 145 252
3 Nominell frekvens, Hz 50/60
4 Merkestrøm, A 1600~4000 3150~4000
1min Strømfrekvens tåler spenning 140 230 265 460
Lynimpuls tåler spenning 325 550 650 1050
5 Vurdert kortslutningsbrudd 25-40 40~63
strøm, kA
7 Klassifisert kortslutningsbrudd 63~ 100 100~ 157,5
strøm (topp), kA
8 Vurdert kort varighet, s 3 3 3 3
Nominell ut-av-fase brytestrøm 10 10 10 10
Nominell kabel(linje)lading 10 31.5 50 125
brytestrøm
Nominell gasstrykk, Mpa 0,4 0,5 0.5 0.6
Operasjonssekvens O-0,3s-CO- 180s-CO
SF6 gasslekkasjerate (per år) ≤1 %
14 Første av flere gener 1.5 1.55 1.5 1.3
Hovedsløyfemotstand, μΩ ≤40 ≤45 ≤45 ≤50
Varmerspenning AC220
Styrekrets og signalkretsspenning DC220, DC230
Motorspenning DC220, DC230



40,5KV høyspent utendørs SF6 gasskretsbryterfunksjoner

Factory Shoot

Emballasje
