GW13 skillebryter nøytralpunkt Jordingsbeskyttelsesenhet

GW13-seriens jordingsbeskyttelsesenhet for nøytralpunktgap for transformator produsert av Lugao er designet for å beskytte isolasjonen til transformatorens nøytrale punkt mot lynoverspenning, svitsjeoverspenning og strømfrekvens (transient) overspenning. Lugao har profesjonelt produksjonsutstyr og rik eksporterfaring, og varelageret kan leveres raskt.

Modell:GW13

Send forespørsel

produktbeskrivelse

Produktbeskrivelse

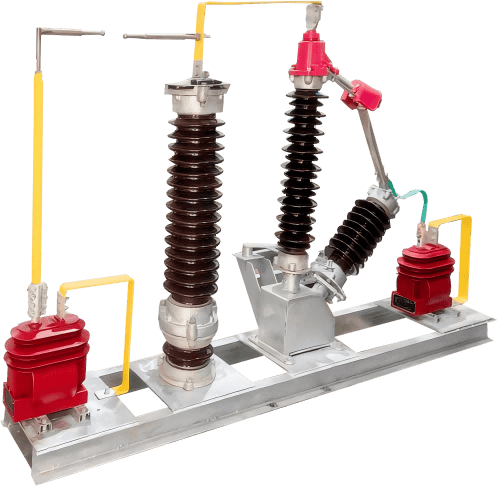

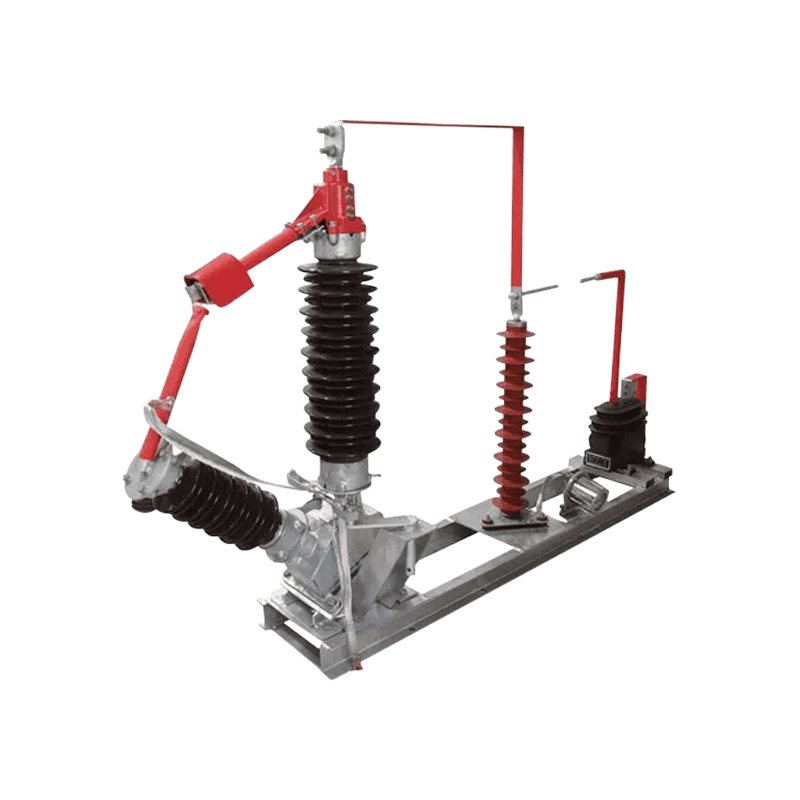

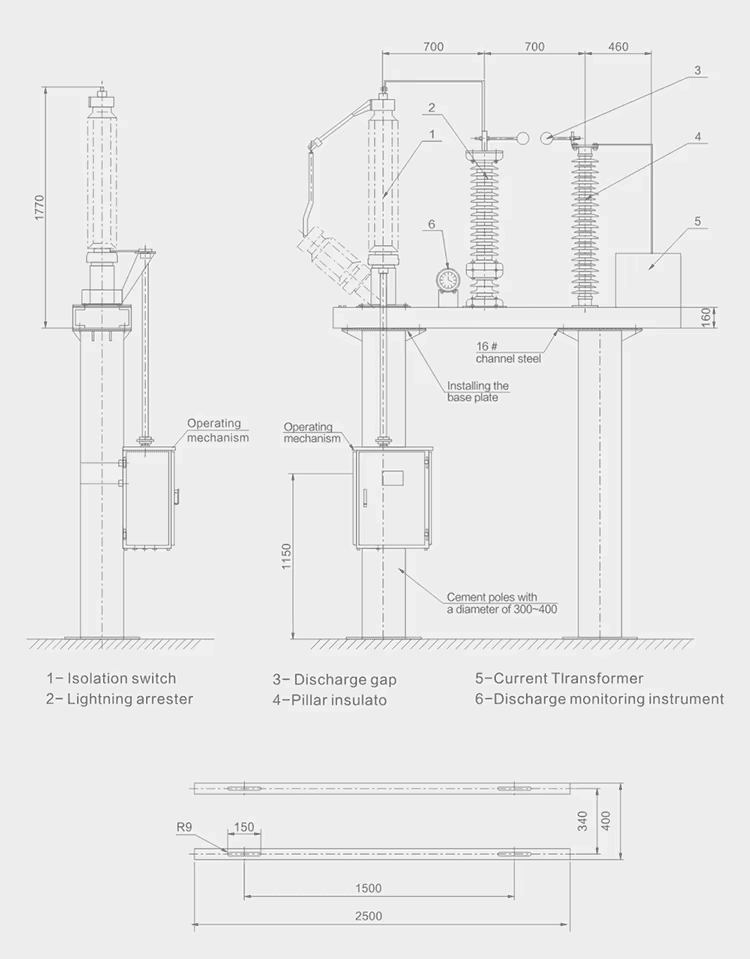

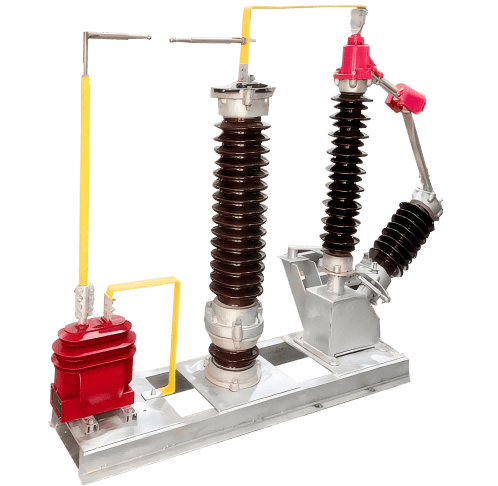

Lugaos GW13-serie transformator nøytralpunkt overspenningsbeskyttere brukes primært i nøytralpunktkretsene til 110kV og 220kV krafttransformatorer. De beskytter transformatorens nøytralpunktisolasjon mot overspenningsskader og gjør at transformatoren kan bytte mellom jordet og ujordet nøytralpunktsdriftsmodus. Når det kreves samtidig beskyttelse mot lynnedslag, strømfrekvens og koblingsoverspenninger, kan en gap og avleder kobles parallelt for beskyttelse. GW13-seriens nøytrale overspenningsvern er et komplett sett som integrerer en frakobler, sinkoksidavleder, utladningsgap og strømtransformator. Den har høy termisk kapasitet og utmerket beskyttelse, fleksible konfigurasjoner og brukervennlighet. En ren spaltedesign eller en kombinasjon av frakobler og utløpsgap kan velges for å møte brukerbehov.

GW13-beskyttelse Tekniske spesifikasjoner for enhet

lt		Enhet	Argument
Produktmodell			Lugao-gw13-110	Lugao-gw13-220
Nominell spenning		KV	110	220
Transformatornøytral tåler spenning	Lyn full og kutt tåler spenning (topp)	KV	250	400
Transformatornøytral tåler spenning	1 min strømfrekvens (effektiv verdi)	KV	95	200
Nøytral skillebryter	Merkestrøm	A	630	630
Nøytral skillebryter	Betjeningsmekanisme		CS14G (manuell) eller CJ2 (elektrisk)
Sinkoksidavleder	Nominell spenning (RMS)	KV	72	144
	Kontinuerlig driftsspenning	KV	58	116
	DC 1mA referansespenning	KV	103	205
	Restspenning av lynimpulsstrøm	KV	186	320
Utløpsgap	Avstandsområde for gapelektroder	mm	90-150	220-320
	Spenningsområde for strømfrekvensutladning	KV	50-83	100-166
	1,2/50us impulsutladningsspenning	KV	120-190	250-320
Strømtransformator	Type		Epoksyharpiks helles helt lukket søyle type 10kv
Strømtransformator	Transformasjonsforhold		100/5.200/5.300/5.40015.50015.600/5
