GW4 Series 220KV Utendørs belastning Brudd Isolasjonsbryter

Lugaos GW4 Series 220KV-frakoblinger er dobbeltkolonne, horisontale roterende frakobler som er egnet for utemiljøer, med høy mekanisk styrke og utmerket korrosjonsmotstand. Disse 220KV-frakoblingene brukes først og fremst for høyspent sideisolasjon i transformatorstasjoner. Under inspeksjon eller vedlikehold skaper frakoblingen en luftinstolert pause, noe som sikrer fysisk separasjon av det isolerte utstyret fra det energiserte systemet. De kan også brukes med en jordingbryter for sikkerhetslåsing.

Modell:GW4

Send forespørsel

produktbeskrivelse

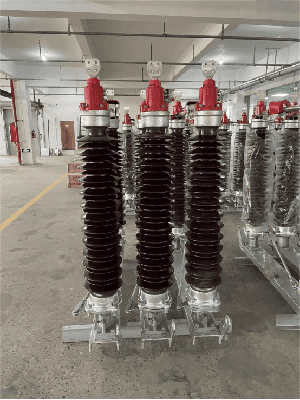

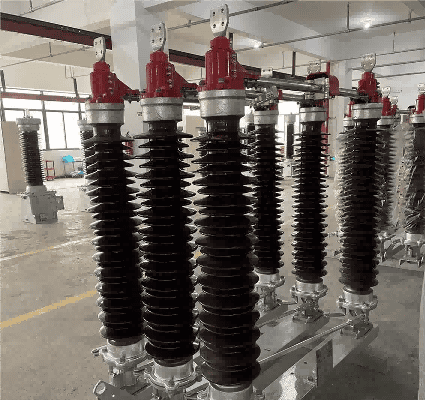

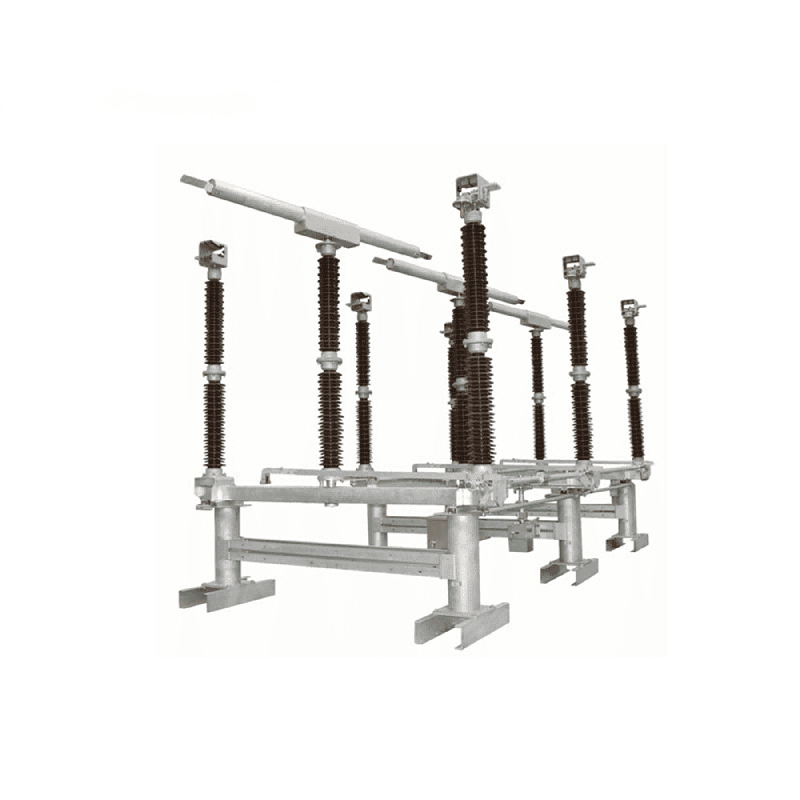

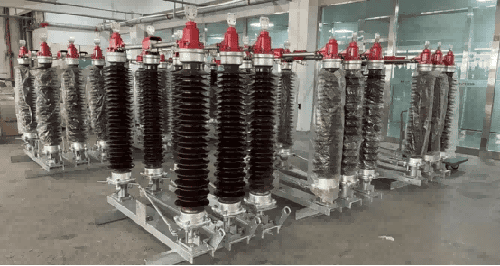

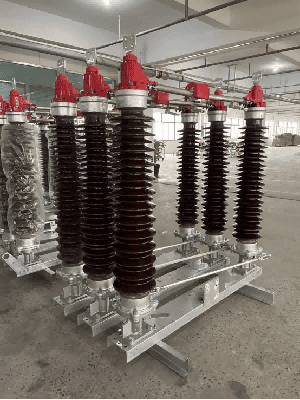

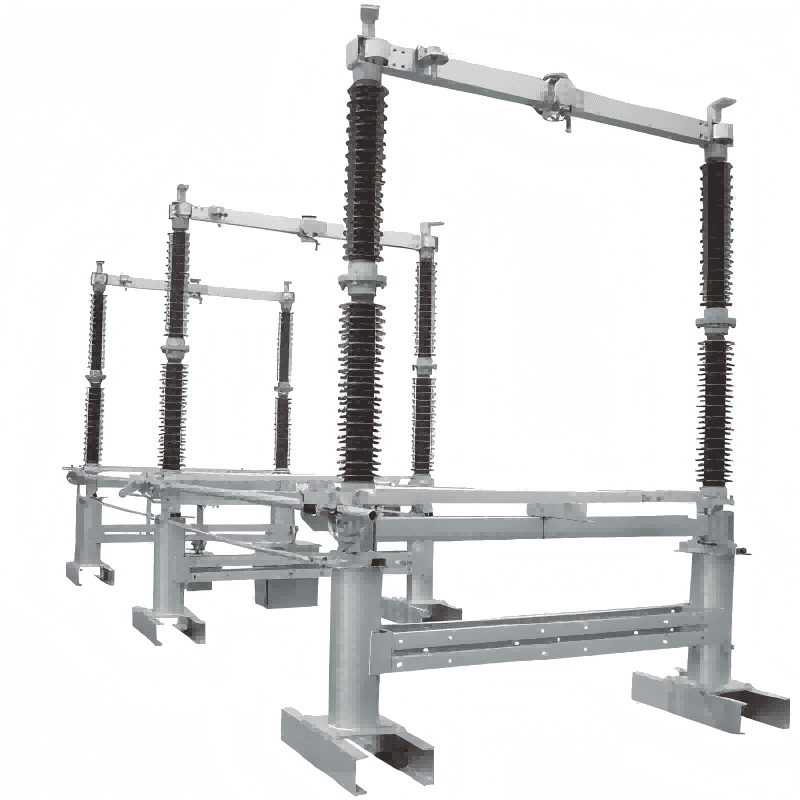

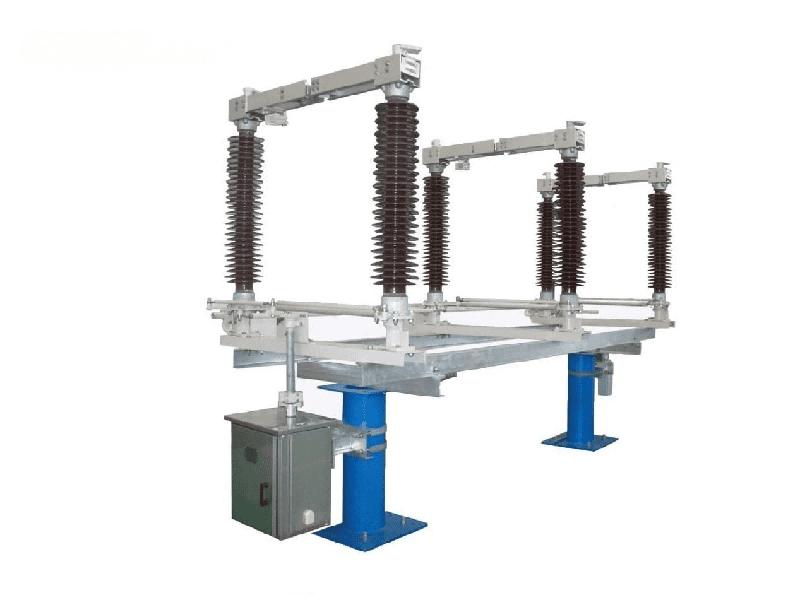

Lugaos GW4 dobbeltkolonne horisontale roterende frakobling har to isolerende søyler per fase, hver toppet med en ledende stang. En driftsmekanisme roterer isolasjonssøylene, og driver den ledende stangen for å åpne og lukke effektbryteren. Å legge til jordingsbrytere til begge sider av basen er omsettelig med Lugao. Kontaktene er laget av bøyde kobberplater og settes sammen med den ledende stangen for enkelt vedlikehold og utskifting. Ståloverflaten er egnet for utendørs bruk, og er varmdyppegalvanisert for korrosjonsmotstand, noe som sikrer langvarig drift selv i ugunstige værforhold. Den ledende stangen er konstruert av lett aluminiumslegering, og tilbyr et stort varmeavlederområde og høy styrke.

GW4 -serien er tilgjengelig i en rekke spenninger. Ta kontakt med Lugao for riktig konfigurasjon for din spesifikke applikasjon.

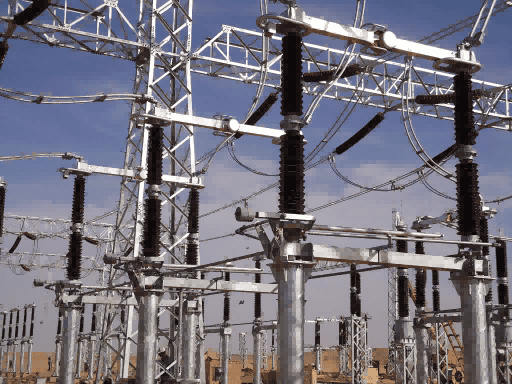

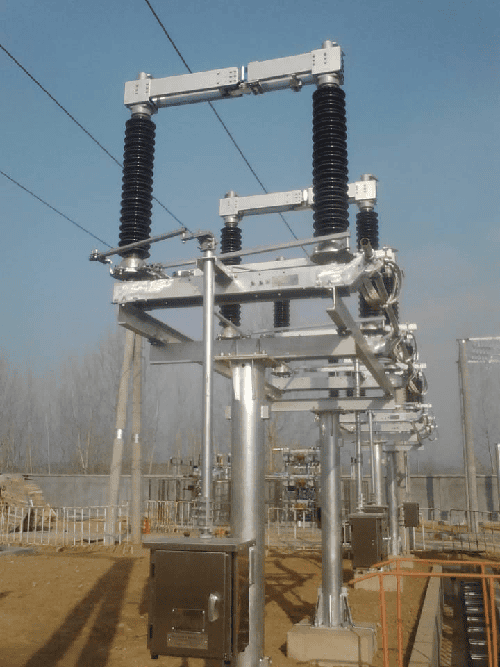

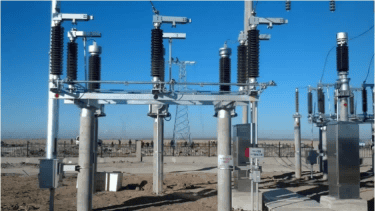

Bruksscenarier

Tekniske parametere

	Enhet	GW4-126	GW4-145	GW4-252	GW4-420
Nominell spenning	Kv	126	145	252	420
Nominell frekvens	Hz	50	50 \ 60	50 \ 60	50 \ 60
Rangert strøm	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Rangerte kort tid som tåler strøm og varighet	Ka/s	31,5/3 ~ 50/3	31,5/3 ~ 50/3	31,5/3 ~ 63/3	31,5/3 ~ 63/3
Rangerte topp tåler strøm	De	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
