Hva er de viktigste vurderingene når du velger høyspenningsbrytere?

Utvalget av enHøyspenningsbryterer en av de mest konsekvensbeslutninger en kraftsystemingeniør vil ta. Det er ikke en enkel anskaffelsesøvelse; det er et strategisk valg som påvirker sikkerheten, påliteligheten og den økonomiske ytelsen til hele det elektriske nettverket i flere tiår. En dårlig valgt høyspenningsbryter kan føre til katastrofal utstyrssvikt, lengre strømbrudd og betydelige økonomiske tap. Omvendt forbedrer en velvalgt bryter systemstabiliteten, minimerer nedetid og gir lang levetid med håndterbare vedlikeholdskrav. Utfordringen er at utvelgelsesprosessen involverer et komplekst samspill av elektriske, mekaniske, miljømessige og økonomiske faktorer. Denne artikkelen gir et strukturert rammeverk for å veilede ingeniører gjennom denne kritiske beslutningen, og trekker på tiår med bransjeerfaring og praktisk feltkunnskap.

Denne veiledningen vil dissekere utvelgelsesprosessen, undersøke de essensielle parameterne som må vurderes, fra de grunnleggende elektriske vurderingene til de avanserte tilstandsovervåkingsfunksjonene som nå er tilgjengelige. Vi vil utforske de dominerende teknologiene – SF6, vakuum og de nye miljøeffektive alternativene – og diskutere deres respektive styrker og svakheter for ulike bruksområder. Vi vil også ta for oss de praktiske realitetene ved installasjon, drift og vedlikehold, for å sikre at den valgte høyspenningsbryteren ikke bare oppfyller de tekniske spesifikasjonene, men også er på linje med driftskapasiteten til verktøyet eller industrianlegget. Ved å forstå de viktigste hensynene som er skissert i denne artikkelen, kan ingeniører ta informerte, trygge beslutninger som sikrer den langsiktige integriteten til kraftsystemene deres. Vår fabrikk klLugao Power Co.,Ltd.har produsert høyspenningsbrytere i over to tiår, og vi har samlet denne kunnskapen fra vår omfattende erfaring med å levere løsninger til kunder over hele verden.

Innholdsfortegnelse

• 1. Stiftelsen: Hva er de kritiske elektriske vurderingene?
• 2. Teknologibeslutningen: Hvilket avbrytende medium er riktig for deg?
• 3. Miljø- og installasjonshensyn: Hvor vil det fungere?
• 4. Økonomien ved eierskap: Utover kjøpesummen
• 5. Fremtidssikring: Hvordan vil du vedlikeholde og overvåke bryteren?
• Oftey stilte spørsmål (FAQ)
• Konklusjon og neste trinn

1. Stiftelsen: Hva er de kritiske elektriske vurderingene?

Se for deg en understasjonsingeniør som har i oppgave å oppgradere et 145 kV koblingsanlegg. Prosjektet krever en ny høyspenningsbryter for å beskytte en kritisk overføringslinje. Eksisterende infrastruktur inkluderer en transformator klassifisert for 40 MVA, og feilnivået på bussen er beregnet til 40 kA. Utvelgelsesprosessen begynner med en serie grunnleggende elektriske vurderinger som definerer bryterens kapasitet. Disse vurderingene er ikke vilkårlige tall; de er det matematiske uttrykket for effektbryterens evne til å operere trygt og pålitelig innenfor kraftsystemets elektriske miljø. Ingeniøren må nøye evaluere hver vurdering for å sikre at den valgte enheten ikke er under- eller overspesifisert. Tabellen nedenfor viser de primære elektriske klassifiseringene og deres praktiske betydning.

Merkespenningen er grunnlaget for valget. Det er den maksimale kontinuerlige spenningen som høyspenningsbryteren tåler. For et 145 kV system må bryteren være klassifisert for minst 145 kV. Det er imidlertid også viktig å vurdere den maksimale driftsspenningen, som kan være litt høyere enn den nominelle spenningen. Merkestrømmen må være tilstrekkelig til å bære normal belastning, med en margin for fremtidig vekst. Kortslutningsbrytestrømmen er imidlertid den mest kritiske sikkerhetsvurderingen. Den definerer den maksimale feilstrømmen som høyspenningsbryteren trygt kan avbryte. Hvis denne vurderingen er for lav, kan bryteren svikte katastrofalt i tilfelle en feil. Hos Lugao Power Co.,Ltd. tilbyr vi en rekke høyspenningsbrytere med ulike kortslutningsbrytende kapasiteter for å matche ulike systemkrav, og sikrer at enheten verken er overspesifisert eller underspesifisert.

TRV er kanskje den mest subtile, men like viktige vurderingen. Når en bryter avbryter en feil, vises en spenningstransient over åpningskontaktene. Denne TRV er preget av sin amplitude, stigningshastighet og frekvens. Høyspenningsbryteren må være utformet for å tåle TRV uten å tenne lysbuen på nytt. TRV bestemmes av systemets impedans og punktet på bølgen der avbruddet oppstår. For en spesifikk applikasjon må TRV beregnes eller hentes fra systemstudiene og sammenlignes med bryterens vurderte TRV-evne. Vår fabrikks ingeniørteam gir støtte til å vurdere disse komplekse parametrene, og hjelper kundene med å velge en høyspenningsbryter som er perfekt tilpasset de transiente egenskapene til deres spesifikke nettverk.

2. Teknologibeslutningen: Hvilket avbrytende medium er riktig for deg?

Når de elektriske karakterene er definert, står ingeniøren overfor en grunnleggende teknologisk avgjørelse: hvilken type avbrytende medium skal høyspenningsbryteren bruke? Markedet domineres av tre hovedteknologier: SF6-gass, vakuum og olje. Oljebrytere er imidlertid stadig sjeldnere i nye installasjoner, og industrien utvikler aktivt miljøeffektive alternativer. Hver teknologi har distinkte egenskaper som gjør den egnet for ulike bruksområder. Avgjørelsen er ikke bare et spørsmål om kostnad; det innebærer å evaluere ytelse, miljøpåvirkning, vedlikeholdsbehov og de spesifikke driftsforholdene til installasjonen. La oss undersøke hver av nøkkelteknologiene i detalj.

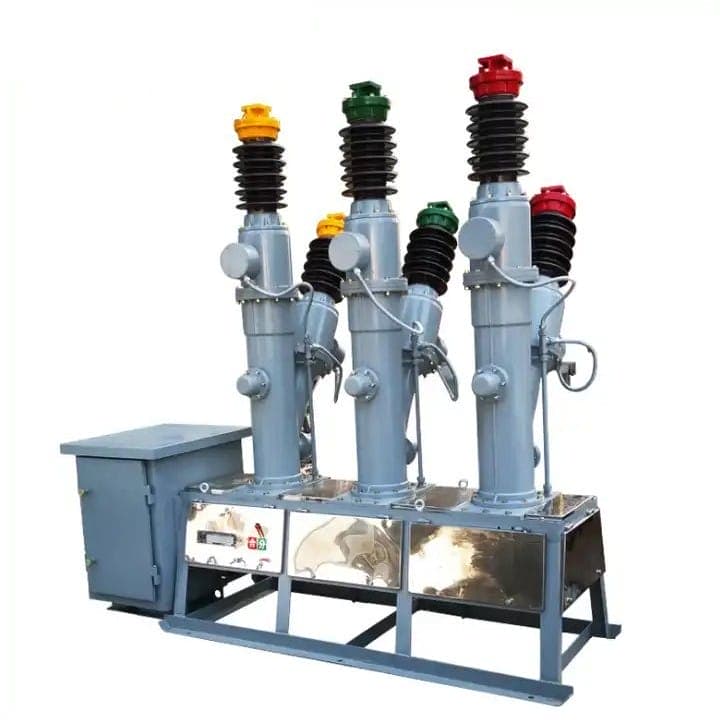

SF6 effektbrytereer den dominerende teknologien for høyspenningsapplikasjoner (72,5 kV og over). De bruker svovelheksafluorid (SF6)-gass som både det isolerende og lysbueslukkende mediet. SF6 er svært elektronegativ, noe som betyr at den absorberer frie elektroner fra lysbuen, og avioniserer raskt gapet og forhindrer buegjentakelse. Denne egenskapen gjør SF6-brytere eksepsjonelt effektive til å avbryte feilstrømmer, med høy strømbærende kapasitet og korte avbruddstider. De er også kompakte og krever mindre plass enn andre teknologier. Imidlertid er SF6 en potent klimagass med et globalt oppvarmingspotensial (GWP) på 23 500 ganger det for CO2. Dette har ført til økende gransking og reguleringer av bruken. Fabrikken vår i Lugao har utviklet en serie SF6 høyspenningsbrytere med lekkasjehastigheter på mindre enn 0,1 % per år, noe som reduserer deres miljøpåvirkning betydelig.

Vakuum effektbrytereer den dominerende teknologien for mellomspenningsapplikasjoner (opptil 40,5 kV). De bruker et vakuum som avbrytende medium. Når kontaktene deler, er lysbuen begrenset i vakuumavbryteren. Buen slukkes ved den første strømmen null fordi vakuumet ikke gir noen ledende bane for lysbuen å gjenoppta. Vakuumbrytere er svært pålitelige, krever svært lite vedlikehold og er miljøvennlige. De kan imidlertid ikke brukes ved høyere spenninger fordi vakuumbryterens dielektriske styrke er begrenset. De er også følsomme for overspenninger, for eksempel de som forårsakes av bytte av ubelastede transformatorer. For høyspenningsapplikasjoner er en enkelt vakuumavbryter utilstrekkelig, og flere avbrytere i serie vil være nødvendig, noe som øker kompleksiteten og kostnadene.

Økoeffektive alternativerdukker opp som et svar på miljøhensynene til SF6. Disse teknologiene bruker gasser med mye lavere GWP, for eksempel AirPlus (en blanding av nitrogen og oksygen med en spormengde av en fluorketon) eller andre syntetiske gasser. Disse gassene tilbyr tilsvarende dielektrisk og buedempende ytelse som SF6, men med en GWP som er 100 til 2000 ganger lavere. Dette er en betydelig fordel for forsyningsselskaper og industrier som ønsker å redusere sitt karbonavtrykk. Imidlertid er disse alternativene ennå ikke så utbredt som SF6, og de kan kreve større bryterskap eller andre mekaniske design. Fabrikken vår utvikler aktivt høyspenningsbryter ved bruk av miljøeffektive gasser, noe som sikrer at kundene våre har en levedyktig og miljømessig ansvarlig vei fremover.

Følgende tabell gir et kortfattet sammendrag av de viktigste hensynene for hver teknologi.

3. Miljø- og installasjonshensyn: Hvor vil det fungere?

Det fysiske miljøet som en høyspenningsbryter skal installeres i er en kritisk faktor i valget. Den samme bryteren som fungerer feilfritt i en klimakontrollert innendørs transformatorstasjon kan svikte for tidlig i et kystmiljø med saltspray, eller i et ørkenmiljø med ekstrem varme og støv. Ingeniører må evaluere miljøforholdene på det foreslåtte installasjonsstedet og tilpasse dem til riktig bryterdesign. De viktigste miljøfaktorene som må vurderes er: omgivelsestemperatur, fuktighet, høyde, forurensningsnivå, seismisk aktivitet og tilstedeværelsen av korrosive midler. Hver av disse faktorene kan påvirke påliteligheten og levetiden til høyspenningsbryteren betydelig.

Temperaturer en primær bekymring. Driftsmekanismen, isolasjonsgassen (når det gjelder SF6 eller miljøeffektive alternativer), og de dielektriske egenskapene til isolasjonen avhenger alle av temperaturen. SF6-gass vil for eksempel bli flytende ved lave temperaturer (omtrent -25°C ved 5 bar), noe som reduserer dens isolasjons- og avbrytingsevne. For å løse dette er SF6-brytere installert i kaldt klima utstyrt med varmeovner og gasstetthetsovervåkingssystemer som oppdager gasstrykkfall forårsaket av flytende væske. På samme måte kan ekstrem varme fremskynde aldring av isolasjonsmaterialer og øke slitasjen på mekaniske komponenter. Vår fabrikk tilbyr høyspenningsbryter med et bredt spekter av driftstemperaturalternativer, inkludert kaldtværspakker for installasjoner i arktiske forhold.

Høydeer en annen viktig faktor. Når høyden øker, synker lufttrykket, noe som reduserer den dielektriske styrken til luften. For utendørs installasjoner over 1000 meter skal isolasjonsavstandene økes. For SF6-brytere justeres gasstrykket typisk for å kompensere for det reduserte atmosfæriske trykket.Forurensingfra industriområder, kystområder eller landbrukssoner kan føre til oppbygging av ledende forurensninger på isolatorene, noe som øker risikoen for eksterne overslag. Dette løses ved å spesifisere isolatorer med høyere krypeavstand, eller ved å påføre anti-kontamineringsbelegg. Fabrikken vår i Lugao gir høyspenningskretsbryter tilpassbare isolasjonsnivåer for å møte de spesifikke kravene til forurensningsklasse på installasjonsstedet.

Seismisk aktivitetmå vurderes i områder utsatt for jordskjelv. Høyspentbryteren må være i stand til å motstå de dynamiske belastningene som genereres av en seismisk hendelse. Dette innebærer å designe støttestrukturen og sikre at hammerens mekaniske komponenter tåler den pålagte akselerasjonen. Etsende miljøer, som de som finnes i nærheten av kystområder eller i kjemiske anlegg, krever spesiell oppmerksomhet til materialvalg. Festemidler i rustfritt stål, korrosjonsbestandige belegg på kabinettet og nøye forsegling av alle komponenter er avgjørende for å forhindre for tidlig svikt. Ved å nøye vurdere disse miljøfaktorene, kan ingeniører velge en høyspenningsbryter som ikke bare er elektrisk egnet, men også fysisk robust nok til å tåle påkjenningene i driftsmiljøet.

4. Økonomien ved eierskap: Utover kjøpesummen

Den opprinnelige kjøpesummen for en høyspenningsbryter er ofte den mest synlige kostnaden, men den er bare en brøkdel av de totale eierkostnadene over enhetens levetid. En omfattende økonomisk analyse må vurdere ikke bare kjøpesummen, men også installasjonskostnaden, det løpende vedlikeholds- og driftskostnadene, og kostnadene ved eventuell avhending eller utskifting. Å velge en bryter med høyere forhåndskostnad, men lavere vedlikeholdskrav, kan være betydelig mer økonomisk på lang sikt. Omvendt kan det å velge en billig bryter av lav kvalitet føre til hyppige feil, høye vedlikeholdskostnader og dyr nedetid. Den økonomiske beslutningen må være basert på en livssykluskostnadsanalyse som reflekterer den spesifikke driftskonteksten til installasjonen.

Installasjonskostnaderkan variere betydelig avhengig av type og design av høyspenningsbryteren. SF6-brytere krever spesialisert gasshåndteringsutstyr og opplært personell for installasjon, noe som øker kostnadene. Vakuumbrytere er vanligvis enklere å installere.Vedlikeholdskostnaderer en betydelig del av livssykluskostnaden. SF6-brytere krever periodisk vedlikehold, inkludert kontroller av gasstrykk, kontaktslitasje og mekanisk drift. Gasshåndteringsprosedyrer må følges strengt. Vakuumbrytere er derimot forseglet for livet og krever svært lite vedlikehold. Hyppigheten av vedlikehold og kostnadene for reservedeler må tas med i den økonomiske analysen.

Driftskostnaderinkludere energitapene i bryterens hovedkontakter, som vanligvis er små, men ikke neglisjerbare.Nedetidskostnaderer kanskje den mest signifikante variabelen. I mange bransjer kan en times nedetid koste titusenvis av dollar i tapt produksjon. En mer pålitelig høyspenningsbryter, med lavere sannsynlighet for feil, kan gi en betydelig økonomisk fordel ved å redusere risikoen for kostbare strømbrudd. For å hjelpe kundene med denne analysen, har fabrikken vår ved Lugao Power Co.,Ltd. tilbyr en livssykluskostnadsvurderingstjeneste, som gir en detaljert sammenligning av de totale eierkostnadene for forskjellige bryteralternativer.

5. Fremtidssikring: Hvordan vil du vedlikeholde og overvåke bryteren?

Valget av en høyspenningsbryter er ikke en avgjørelse som slutter når enheten er slått på. Den langsiktige ytelsen og påliteligheten til bryteren avhenger av en godt planlagt vedlikeholds- og overvåkingsstrategi. Vedlikeholdskravene varierer etter teknologi, men en proaktiv tilnærming er avgjørende for å sikre tiår med pålitelig service. Trenden i bransjen går mot tilstandsbasert vedlikehold, som bruker kontinuerlig overvåking av høyspenningskretsbryterens nøkkelparametere for å forutsi når vedlikehold er nødvendig, i stedet for å stole på en fast tidsplan. Denne tilnærmingen maksimerer bryterens tilgjengelighet og minimerer risikoen for uventede feil.

Nøkkelparametere som bør overvåkes inkluderer: driftsmekanismens timing, kontaktvandring og motstand, SF6-gasstetthet og trykk, temperaturen til kritiske komponenter og den elektriske kretsens helse. Moderne høyspenningsbryter kan utstyres med sensorer som kontinuerlig overvåker disse parameterne og rapporterer dem til et sentralt kontrollsystem. Dette gjør at vedlikeholdsteam kan identifisere problemer tidlig, før de blir alvorlige. Vår fabrikks høyspenningsbryterprodukter er kompatible med en rekke tilstandsovervåkingssystemer, noe som gjør det mulig for våre kunder å implementere en tilstandsbasert vedlikeholdsstrategi. Vi tilbyr også omfattende opplæring for vedlikeholdspersonell i inspeksjon, testing og reparasjon av utstyret vårt.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvordan finner jeg riktig kortslutningsbrytende kapasitet for applikasjonen min?

Svar: Kortslutningsbryterkapasiteten skal være lik eller større enn maksimal beregnet feilstrøm ved bryterens installasjonspunkt. Dette bestemmes av en detaljert kraftsystemstudie som vurderer kildene til feilstrøm (generatorer, nett), impedansen til transformatorer, overføringslinjer og kabler, og systemkonfigurasjonen. Studien vil produsere en verdi for den symmetriske kortslutningsstrømmen (kA) og X/R-forholdet, som bestemmer den asymmetriske strømmen. Strømbryterens nominelle kortslutningsbrytestrøm, som er en symmetrisk verdi, må være større enn den beregnede symmetriske strømmen, og bryteren må også være i stand til å avbryte den asymmetriske strømmen. Vårt ingeniørteam ved Lugao Power Co.,Ltd. kan hjelpe med denne beregningen.

Spørsmål 2: Hva er forskjellen mellom en død tank og en strømbryter?

Svar: I en død tank høyspenningsbryter er avbryteren plassert i en jordet metallkapsling. Dette gir en klar sikkerhetsfordel, da høyspenningen er innelukket og skapet er på jordpotensial. De er vanligvis enklere å vedlikeholde og tilbyr mer designfleksibilitet for tilleggsutstyr som CT-er. I en strømførende tankbryter er bryteren plassert på høyspenning, og tanken er ikke jordet. Spennende tankbrytere er lettere og har lavere dielektriske tap, noe som gjør dem mer effektive for noen bruksområder. Valget avhenger av den spesifikke transformatorstasjonens design og verktøyets tekniske filosofi.

Spørsmål 3: Hvordan velger jeg mellom en SF6-bryter og et miljøeffektivt alternativ?

Svar: Valget avhenger av søknadens krav og operatørens miljøprioriteringer. SF6-brytere har en dokumentert merittliste med høy pålitelighet og utmerket avbruddsevne, og de er tilgjengelige for alle spenningsnivåer. Miljøeffektive alternativer, som AirPlus, tilbyr en betydelig lavere GWP, noe som gjør dem attraktive for organisasjoner som er forpliktet til bærekraft. Imidlertid kan disse alternativene ha en høyere startkostnad og er kanskje ikke tilgjengelige for alle spenningsnivåer. Vår fabrikk ved Lugao Power Co.,Ltd. tilbyr både SF6 og miljøeffektive alternativer, slik at våre kunder kan ta et valg som balanserer ytelse, kostnader og miljøansvar.

Spørsmål 4: Hva er betydningen av transient gjenopprettingsspenning (TRV) ved valg av effektbryter?

Svar: TRV er spenningen som vises over kontaktene til høyspenningskretsbryteren umiddelbart etter at lysbuen er avbrutt. TRV kan være kompleks, med høy stigningshastighet og toppverdi, og det avhenger av systemets induktans og kapasitans. Høyspenningsbryteren må være i stand til å motstå TRV uten å gjenopprette. Dette er en kritisk faktor for å bestemme avbruddsevnen, spesielt for brytere plassert i nærheten av transformatorer eller reaktorer. Vår fabrikks ingeniørteam kan hjelpe til med å vurdere TRV-kravene for din spesifikke applikasjon og velge en bryter med passende klassifisert TRV-kapasitet.

Spørsmål 5: Hvor ofte må en høyspenningsbryter vedlikeholdes?

Svar: Vedlikeholdsfrekvensen avhenger av type bryter og driftsforholdene. SF6-brytere krever vanligvis inspeksjon og vedlikehold med intervaller på 5-10 år, avhengig av produsentens anbefalinger og antall operasjoner. Vedlikeholdet inkluderer kontroll av gasstetthet, kontaktslitasje og betjeningsmekanisme. Med integrasjon av tilstandsovervåkingssystemer kan vi gå over til en tilstandsbasert vedlikeholdstilnærming, hvor vedlikehold kun utføres når overvåkingsdataene indikerer behov.

Konklusjon: Å ta det riktige valget for en pålitelig fremtid

Å velge riktig høyspenningsbryter er en kritisk ingeniørbeslutning som påvirker sikkerheten, påliteligheten og den økonomiske ytelsen til kraftsystemet i flere tiår. Ved å vurdere de elektriske vurderingene, teknologialternativene, miljøfaktorene, livssykluskostnadene og vedlikeholdsstrategiene nøye, kan ingeniører ta informerte valg som sikrer den langsiktige integriteten til nettverket deres. Beslutningen krever en dyp forståelse av søknadens krav og en grundig vurdering av tilgjengelige alternativer. Hos Lugao Power Co.,Ltd., er vi forpliktet til å støtte våre kunder gjennom hele utvelgelsesprosessen, gi ekspertveiledning, pålitelige produkter og omfattende ettersalgsstøtte.
