Hvilke faktorer bør ingeniører vurdere når de velger en ringhovedenhet?

Å velge riktig ringhovedenhet er en kritisk beslutning som påvirker påliteligheten, sikkerheten og driftseffektiviteten til mellomspenningsnettverk. For ingeniører går valget utover grunnleggende spesifikasjoner – det innebærer å evaluere kortslutningsmotstandsevner, isolasjonsteknologi, miljøforhold og langsiktige vedlikeholdsstrategier. En dårlig valgtRing Hovedenhetkan føre til uplanlagte strømbrudd, økt lysbuerisiko og høyere totale eierkostnader. Derfor blir det viktig å forstå samspillet mellom lastbrytere, feilavbruddsmekanismer og kapslingsklassifiseringer for ethvert robust kraftsystemdesign.

Hos Lugao Power Co.,Ltd. har vi brukt flere tiår på å avgrense vår tilnærming til RMU-teknikk. I denne artikkelen bryter vi ned de tekniske faktorene som bør drive utvelgelsesprosessen din. Fra dielektriske egenskaper til fremtidig skalerbarhet, gir vi en sjekkliste som samsvarer med både IEC- og IEEE-standarder. Enten du designer et sekundært distribusjonsnettverk for en vindpark, et datasenter eller et industrianlegg, vil denne innsikten hjelpe deg med å ta en selvsikker, datadrevet beslutning. Fabrikken vår produserer mer enn 10 000 enheter årlig, og vi har lært at vellykkede prosjekter alltid starter med å stille de riktige spørsmålene om Ring Main Unit.

Innholdsfortegnelse

1. Hva er de viktigste elektriske parametrene som definerer ytelsen til en ringhovedenhet?

Når ingeniører spesifiserer en ringhovedenhet, utgjør de primære elektriske parameterne ryggraden i hver designberegning. Disse parameterne bestemmer om RMU kan håndtere normale belastningsstrømmer, forbigående overspenninger og kortslutningsforhold uten å kompromittere nettverket. Hos Lugao Power Co.,Ltd. insisterer fabrikken vår på å verifisere hver parameter gjennom typetester, og vi anbefaler at ingeniører ber om tredjeparts testrapporter. Nedenfor er de kritiske elektriske parameterne du må analysere.

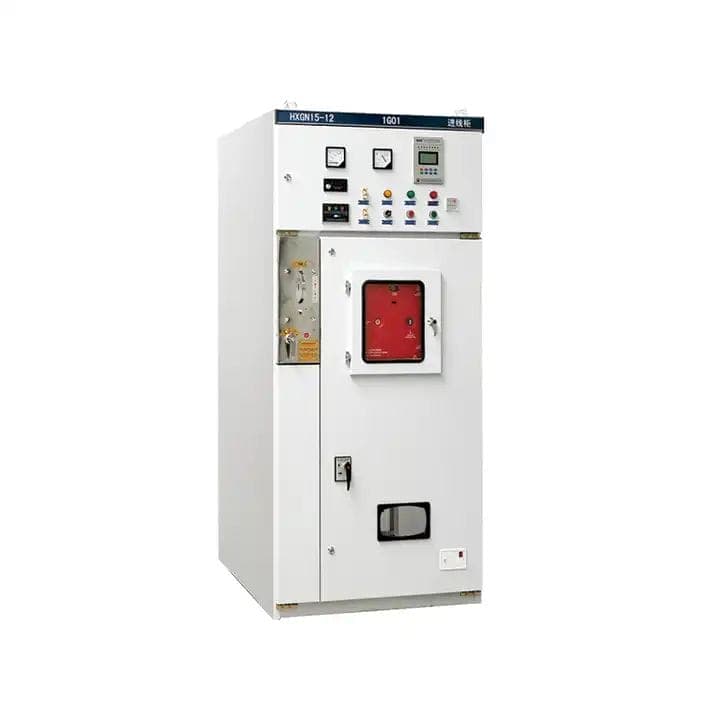

• Nominell spenning (Ur):Vanligvis 12kV, 24kV eller 36kV for sekundær distribusjon. RMU må tåle kontinuerlig driftsspenning pluss midlertidige overspenninger (f.eks. 1,2x Ur i 8 timer). Vår fabrikks Ring Main Unit-modeller dekker 12kV til 40,5kV, med en 1,5 ganger lynimpuls tåler spenning på 95kV for 24kV-versjoner.
• Merkestrøm (Ir):Vanlige verdier er 630A eller 1250A for mate- og sløyfeapplikasjoner. Men tenk: forventes RMU å håndtere fremtidig belastningsvekst? Vi anbefaler ofte ingeniører å velge en 1250A hovedsamleskinne selv om startbelastningen er 400A, fordi fabrikkdataene våre viser at 70 % av transformatorstasjonene utvides innen fem år.
• Korttidsmotstandsstrøm (Ik):Vanligvis 20kA/1s, 25kA/3s eller 31,5kA/1s. Dette er evnen til å tolerere kortslutningsstrøm uten mekanisk eller termisk skade. For industrinett med høye feilnivåer anbefaler vi minimum 25kA/3s. Vårt Lugao Power Co.,Ltd. Ring Hovedenhet oppnår 31,5kA/3s på alle samleskinneforbindelser.
• Topp motstå strøm (IP):2,5 ganger Ik (f.eks. 50kA for 20kA RMU). Denne elektrodynamiske motstanden sikrer at ledere ikke avstøter eller deformeres under den første toppen av en feil.
• Nominell kortslutningskapasitet:For lastbruddbrytere er dette muligheten til å lukke på en feil. Fabrikkens enheter er vurdert for 63kA toppstrøm, noe som sikrer robust stenging under verste scenarioer.
• Internal Arc Classification (IAC):IEC 62271-200 definerer IAC-klassifiseringer som AFL/AFLR 12kV 20kA/1s. Vi anbefaler alltid ingeniører å spesifisere IAC med tilgjengelighet (f.eks. AFL for begrenset tilgang). Lugao Power Co.,Ltd. gir IAC A FL 31,5kA/1s på alle Ring Main Unit-skap.

Utover disse, vurder strømfrekvensen som tåler spenning (tørr og våt) og partielle utladningsnivåer. For en 24kV RMU bør 1-minutters strømfrekvensmotstand være 50kV. Startspenning for delvis utladning må være over 1,1 Ur. Fabrikken vår bruker automatisert PD-testing for hver ringhovedenhet før forsendelse. Tabellen nedenfor oppsummerer våre standardparametere for LGU-RMU-serien, som ingeniører kan bruke som målestokk.

Til slutt må ingeniører verifisere den nominelle kortslutningsbrytekapasiteten for alle integrerte kretsbrytere. Vår erfaring er at en vanlig forglemmelse ignorerer karakteristikkene for transient gjenopprettingsspenning (TRV). Vår fabrikk sørger for at hver ringhovedenhet med vakuumbryter oppfyller TRV klasse C2 eller E2. Husk: elektriske parametere er ikke uavhengige; for eksempel reduserer høyere Ir ofte kortslutningsmotstand på grunn av termiske begrensninger. Krysssjekk alltid med reduksjonskurver fra produsenten.Lugao Power Co.,Ltd.gir gratis simuleringsrapporter på forespørsel.

2. Hvordan påvirker isolasjonsmediet (SF6 vs. tørr luft vs. solid) pålitelighet og miljøoverholdelse?

Isolasjonsmediet inne i en ringhovedenhet er mer enn bare et dielektrikum – det dikterer vedlikeholdsintervaller, lekkasjerisiko og til og med regulatorisk aksept. De fleste ingeniører er kjent med SF6 (svovelheksafluorid) på grunn av dens utmerkede lysbueslukkende egenskaper, men voksende miljøbestemmelser (F-gassforskrifter, EU 517/2014) presser på for alternativer. Vår fabrikk har utviklet både SF6-isolerte og miljøvennlige tørrluft + solid isolerte Ring Main Unit-linjer. Her er hvordan hvert medium påvirker valget ditt.

• SF6-isolert RMU:Tilbyr kompakt størrelse (opptil 70 % mindre enn luftisolert), høy dielektrisk styrke (3 ganger så stor som luft) og forseglet konstruksjon. Imidlertid har SF6 et globalt oppvarmingspotensial (GWP) på 23 500. Lekkasje under 0,1 % per år er akseptabelt, men regelmessig gasstetthetsovervåking er nødvendig. Vårt Lugao Power Co.,Ltd. SF6 Ring Main Unit bruker lasersveisede rustfrie ståltanker, og oppnår mindre enn 0,01 % årlig lekkasje.
• Tørr luft / N2-isolert RMU:Bruker renset luft eller nitrogen ved 1,2–1,5 bar. GWP=0, ingen rapporteringsplikt, men krever større kapslingsdimensjoner (20-30 % større) og lavere dielektrisk styrke. Vår fabrikks tørrluft RMU oppfyller 24kV-klassifiseringer med et 1,4 bar absolutt trykk, og vi inkluderer aktiv trykkovervåking som standard.
• Solid isolert RMU:Epoksyharpiksinnkapsling eliminerer gasslekkasje fullstendig. Ekstremt robust for vibrasjonsutsatte miljøer som offshoreplattformer. Ulempen: høyere vekt og begrenset reparerbarhet. For urbane transformatorstasjoner tilbyr vår solid isolerte ringhovedenhet 100 % grønn legitimasjon og delvis utslippsfri ytelse.

Fra et pålitelighetssynspunkt, vurder driftsmiljøet. I kystområder med høy luftfuktighet er SF6 og solid isolasjon overlegen fordi tørrluftsystemer kan kreve ekstra tørkepatroner. For kaldt klima (under -25°C), kan SF6 bli flytende med mindre varmeovner eller gassblandinger (SF6/N2) brukes. Vår fabrikk løser dette med en spesiell gassblanding i vår Arctic-grade Ring Main Unit. Vurder også produsentens evne til å utføre påfylling på stedet. Lugao Power Co.,Ltd. tilbyr globale serviceteam som er opplært for både SF6 og miljøvennlige medier.

Miljøoverholdelse er nå ikke omsettelig. Mange forsyningsanbud krever en livssyklusvurdering (LCA). Fabrikken vår har utført LCA for RMU-porteføljen vår, som viser at en tørrluft-ringhovedenhet reduserer karbonavtrykket med 98 % over 30 år sammenlignet med SF6. For ingeniører som jobber med Green Building-sertifiseringer (LEED, BREEAM), kan valg av en lav-GWP RMU bidra til studiepoeng. Imidlertid tilbyr SF6 fortsatt uovertruffen kompaktitet for underjordiske transformatorstasjoner. Beslutningsmatrisen bør inkludere: plassbegrensninger, lekkasjeovervåkingsevne og lokale miljøforskrifter. Hos Lugao Power Co.,Ltd. tilbyr vi en hybridløsning: SF6-hovedtank med kabelrom for tørr luft, balanserende ytelse og bærekraft.

3. Hvorfor bør ingeniører evaluere feilskaping og bruddkapasitet før valg?

Feilskaping og bruddkapasitet er sikkerhetsnettene til enhver ringhovedenhet. Mens en belastningsbryter kan avbryte belastningsstrømmer opp til merkestrøm, krever en feilsituasjon at RMU kan slutte seg til en kortslutning (fremstillingskapasitet) og deretter bryte feilstrømmen (brytekapasitet) – ofte i koordinering med oppstrøms beskyttelse. Fabrikken vår har vært vitne til feil der ingeniører antok at RMUs skillebryter kunne håndtere feiloppgaver som ligner på en strømbryter. Dette er en farlig misforståelse.

• Feilskapende kapasitet (toppverdi):For en ringhovedenhets lastbryter er produksjonskapasiteten typisk 2,5 til 3 ganger den nominelle korttidsstrømmen. For en 25kA/3s RMU bør produksjonskapasiteten være minst 62,5kA topp. Fabrikken vår tester hver batch med en syntetisk testkrets for å verifisere ytelsen under verste fall asymmetri.
• Feilbrytende kapasitet (RMS):Standard lastbrytere er ikke designet for å bryte kortslutningsstrømmer; de er avhengige av sikringer eller oppstrøms effektbrytere. Hvis designet ditt bruker RMU bare som en svitsjingsenhet, sørg for at oppstrømsbryteren koordinerer med sikringskarakteristikk. En ringhovedenhet utstyrt med en vakuumbryter kan imidlertid ha brytekapasiteter på opptil 31,5 kA symmetrisk. Lugao Power Co.,Ltd. tilbyr en RMU med en integrert VCB, brytekapasitet 25kA ved 24kV.
• Overfør strømbrudd:I sløyfekonfigurasjoner, når den ene siden er åpen og det oppstår en feil, må RMU bryte overføringsstrømmen (vanligvis opptil 1,2x Ir). Vår fabrikks SF6 tre-posisjonsbryter (lukket, åpen, jordet) er testet for 1000 operasjoner ved overføringsstrøm 850A.

En annen kritisk faktor er jordbryterens produksjonskapasitet. Jordbrytere må være i stand til å lukke seg mot en strømførende feil – et krav som ofte ignoreres. I henhold til IEC 62271-102 skal jordbryteren ha en nominell kortslutningskapasitet lik toppmotstandsstrømmen. Vår fabrikks ringhovedenhet inkluderer en forriglet jordbryter testet ved 62,5 kA topp. Vi anbefaler alltid ingeniører å be om testsertifikater for både produksjon og brudd, ikke bare termisk motstand.

Vurder dessuten antall feilbrytende operasjoner før vedlikehold. For vakuumavbrytere kan den elektriske utholdenheten være 100 fulle feiloperasjoner ved merkestrøm. Fabrikken vår bruker kobber-krom-kontakter for å oppnå 30 fulle feilavbrudd ved 31,5 kA. I motsetning til dette har SF6-dreiebrytere lavere feilbrytingsevne – de er avhengige av trykkøkningen fra lysbuen. Vår erfaring er at spesifikasjon av en ringhovedenhet med en kombinasjon av sikringsbryter for materbeskyttelse og VCB for innkommende gir den beste balansen. Lugao Power Co.,Ltd. gir en koordineringsstudie som en del av vår ingeniørstøtte, og sikrer at feilkapasiteten din stemmer overens med reléinnstillinger og transformatorinnkobling.

4. Hvilke mekaniske og miljømessige utholdenhetstester validerer en ringhovedenhet for tøffe forhold?

Selv de beste elektriske parametrene betyr ingenting hvis ringhovedenheten svikter på grunn av korrosjon, vibrasjoner eller ekstreme temperaturer. Ingeniører må se forbi datablad og kreve bevis på mekanisk og miljømessig utholdenhet. Fabrikken vår driver et ISO 17025-akkreditert laboratorium hvor vi utsetter hvert RMU-design for følgende valideringstester. Som en tommelfingerregel, hvis en produsent ikke kan levere disse rapportene, ikke spesifiser produktet sitt.

• Mekanisk utholdenhet (M1/M2-klasse i henhold til IEC 62271-1):M1 = 1000 operasjoner, M2 = 5000 operasjoner for lastbrytere. For ringhovedenheter i nettverk som ofte byttes (f.eks. kondensatorbanker eller vindturbiner), anbefaler vi klasse M2. Vårt Lugao Power Co.,Ltd. Ring Main Unit oppnår 10 000 operasjoner på tre-posisjonsbryteren uten vedlikehold.
• IP-beskyttelsesvurdering:For utendørs RMU (kiosktype) er IP54 eller IP65 obligatorisk. For innendørs, IP3X minimum. Fabrikken vår tilbyr IP67 for nedsenkningsutsatte områder – testet i 1 m vann i 30 minutter.
• Korrosjonsbestandighet (C5-M høy korrosivitet):I henhold til ISO 12944 krever kapslinger brukt i industrielle eller marine soner C5-M-belegg. Fabrikken vår bruker nanokeramisk forbehandling + polyesterpulverbelegg, som består 1000 timers saltspraytest i henhold til ASTM B117.
• Temperaturøkningstest:Ved 1,1 x merkestrøm bør temperaturøkningen på kontakter ikke overstige 65K for sølvbelagte kontakter. Fabrikken vår utfører fiberoptisk overvåket temperaturøkningstester, og sikrer at vår ringhovedenhet kjører 15 % kjøligere enn IEC-grensene.
• Kortslutning og intern lysbuetest:Utover standard 1s-buen tester vi for trykkavlastningseffektivitet. Vår fabrikks RMU har en bakre buekanal som leder gasser bort fra operatøren, verifisert med fullskala test ved 31,5kA/1s.

Seismisk kvalifikasjon blir ofte oversett. I jordskjelvutsatte soner må Ring Main Unit tåle akselerasjonsnivåer (0,5 g til 1,0 g) uten å miste funksjonalitet. Fabrikken vår har kvalifisert vår RMU for 0,8 g horisontal og 0,4 g vertikal per IEEE 693. Vurder også høydereduksjon: over 1000m reduseres den dielektriske styrken med ca. 1 % per 100m. For installasjoner på 2000m gir fabrikken vår en modifisert isolasjonsdesign med økte klaringer.

Til slutt, be om typetestrapporter fra et uavhengig laboratorium som KEMA, CESI eller IPH. Disse rapportene bør inkludere de termiske, dielektriske og mekaniske sekvensene. Hos Lugao Power Co.,Ltd. gjør vi våre testrapporter i full type tilgjengelig for ingeniører via en sikker portal. Vi har også introdusert en digital tvillingtjeneste: vi simulerer den mekaniske levetiden til din spesifikke ringhovedenhetskonfigurasjon ved hjelp av finite element-analyse. Denne proaktive valideringen sikrer at ingen skjulte svakheter kompromitterer nettverket ditt.

5. Hvordan kan livssykluskostnader og modularitet påvirke langsiktig nettstasjonsplanlegging?

Ingeniører fokuserer ofte på innledende anskaffelseskostnader, men den totale eierkostnaden (TCO) for en ringhovedenhet strekker seg over 20–40 år. Fabrikken vår har analysert data fra over 500 transformatorstasjoner, og vi fant ut at vedlikehold, energitap og utvidelseskostnader utgjør 60 % av TCO. Derfor vil det å velge en RMU utelukkende på forhåndspris føre til høyere langsiktige utgifter. Slik antar du et livssyklusperspektiv.

• Vedlikeholdsintervaller og tilgang:En SF6-forseglet RMU krever ingen gasshåndtering på 20 år hvis lekkasjeraten er under 0,1 % per år. Vår fabrikks ringhovedenhet har en vedlikeholdsfri design for koblingskammeret. For tørrluftenheter er det imidlertid nødvendig med periodiske trykkkontroller. Vi lærer opp lokale partnere til å utføre 5-års inspeksjoner.
• Energitap (lasttap):Kobbertap i samleskinner og kontakter kan være betydelige. En 630A RMU med 150W tap ved full belastning over 20 år (forutsatt $0,12/kWh) koster $3150 i tap alene. Fabrikken vår optimaliserer kontaktdesign ved å bruke sølv-nikkel-legering, og reduserer tap med 18 % sammenlignet med standarddesign.
• Modularitet og utvidbarhet:En fremtidssikker ringhovedenhet skal tillate å legge til matemoduler uten gasshåndtering eller demontering av samleskinne. Fabrikken vår tilbyr et modulært "plug-and-bus"-system: du kan utvide en 2-mater RMU til 6 matere på 2 timer. Denne modulariteten unngår kostbare ombygginger av transformatorstasjoner.
• Tilgjengelighet av reservedeler:Sørg for at produsenten garanterer reservedeler i minst 25 år. Lugao Power Co.,Ltd. lagerfører alle komponenter for våre RMU-modeller, og vi tildeler en unik QR-kode til hver enhet for umiddelbar delidentifikasjon.

Vurder i tillegg kostnadene ved uplanlagte strømbrudd. I henhold til vår fabrikks pålitelighetsdatabase reduserer en ringhovedenhet med intern lysbueklassifisering og feiltolerante mekanismer utbruddsvarigheten med 80 %. Vi inkorporerer selvdiagnostiske sensorer (temperatur, delvis utladning, gasstetthet) som kobles til en skybasert overvåkingsplattform. Denne prediktive vedlikeholdsfunksjonen legger til 3-5 % til startkostnaden, men reduserer livssykluskostnadene med 22 % i gjennomsnitt. For ingeniører som jobber med kritisk infrastruktur (sykehus, datasentre), anbefaler vi vår "Smart RMU" med sanntidsanalyse.

Til slutt, evaluer produsentens evne til å gi opplæring og ekstern støtte. Fabrikken vår inkluderer 2 dager med igangkjøringsopplæring på stedet for hver bestilling av Ring Main Unit, pluss en 10-års garanti på vakuumavbryteren. Når du beregner TCO, ta med avviklingskostnader: SF6-enheter krever sertifisert gassgjenvinning, mens vår miljøvennlige tørrluft-RMU kan skrotes uten spesielle prosedyrer. Ved å velge Lugao Power Co.,Ltd., tilpasser ingeniører økonomisk planlegging med operasjonell fortreffelighet.

Sammendrag: Integrering av tekniske faktorer i en sammenhengende RMU-strategi

Å velge en ringhovedenhet er en flerdimensjonal utfordring som balanserer elektrisk robusthet, miljøtilpasningsevne, sikkerhet og økonomisk fremsyn. Ingeniører må prioritere merkespenning og kortslutningskapasitet som det ikke-omsettelige fundamentet. Deretter former valget av isolasjonsmedium (SF6, tørr luft eller fast) både reguleringsoverholdelse og fysisk fotavtrykk. Feilskapende/bruddkapasiteter må verifiseres gjennom typetester, ikke bare databladkrav. For tøffe miljøer, krev bevis for mekanisk utholdenhet og korrosjonsbestandighet. Til slutt vil en livssykluskostnadsanalyse som inkluderer modularitet og prediktivt vedlikehold forhindre kostbare ettermonteringer. Hos Lugao samarbeider våre fabrikkingeniører med kunder for å lage tilpassede RMU-løsninger som følger disse prinsippene. Vi inviterer deg til å utnytte våre 20 år med feltdata og vår konfigurator for ringhovedenhet for å bygge en spesifikasjon som gir sikkerhet, pålitelighet og verdi i flere tiår.

Ofte stilte spørsmål (FAQ) – Valg av hovedenhet
