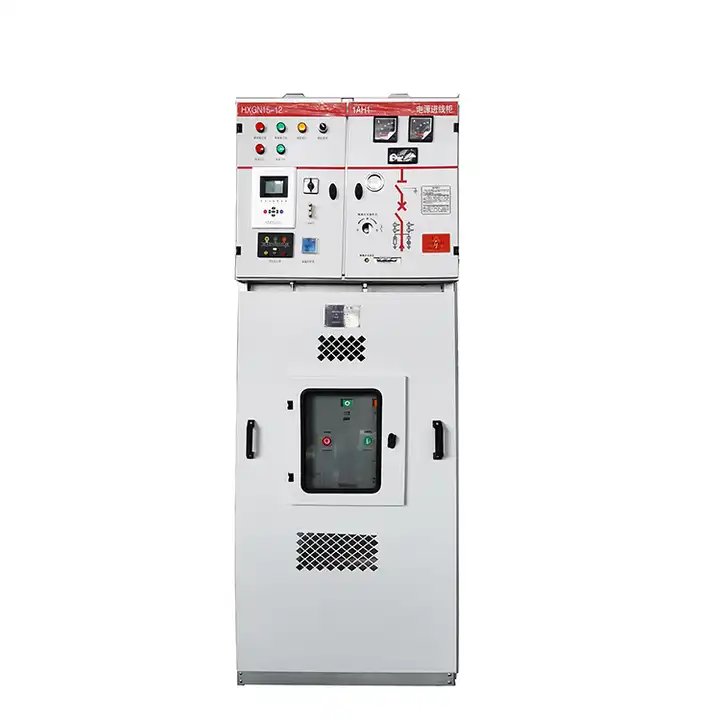

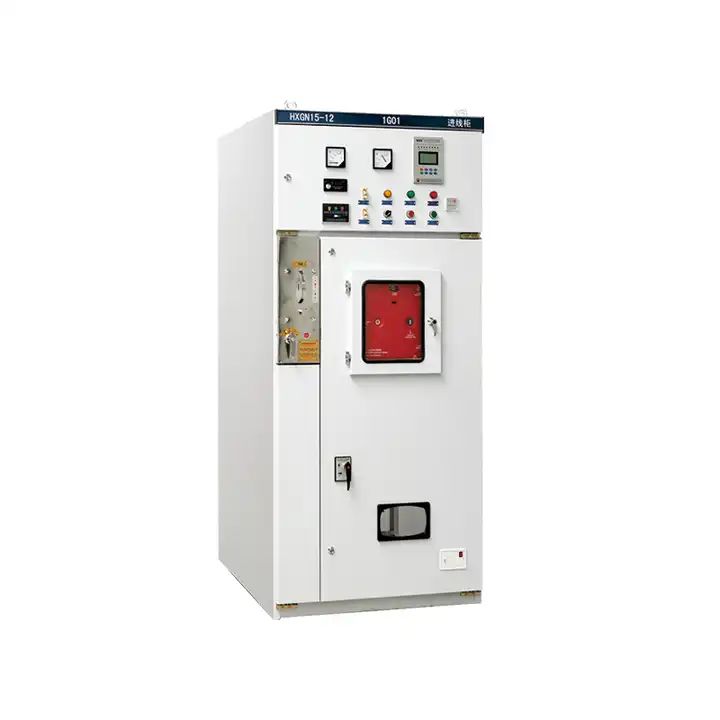

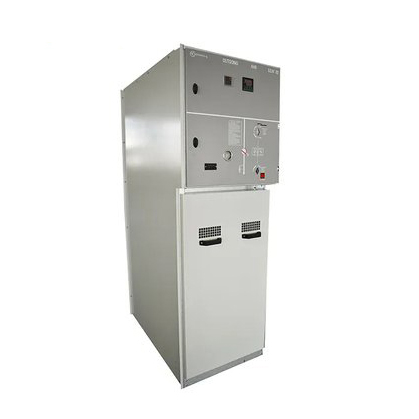

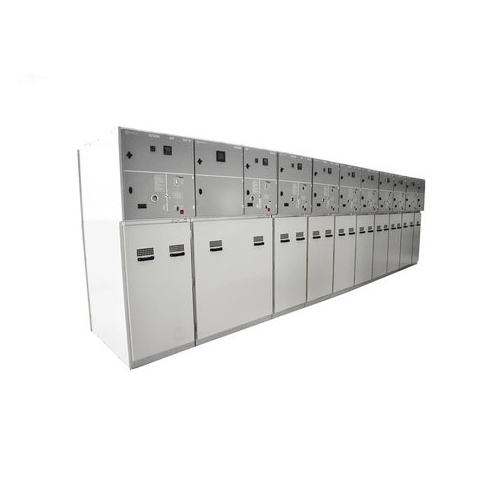

12KV Ring Main Unit Switchgear Panel produsert av Liugao. HXGN15-12 metallkledde ring hovedenhet switchgear, av den intelligente typen, er designet for bruk i et trefaset AC-system med en merkespenning på 12kV, en nominell frekvens på 50Hz , og en merkestrøm på 630A. Det tjener formålet med ringnettverks strømforsyning og strålingsterminalstrømforsyning, spesielt i scenarier for kabelseksjonering og grentilkobling. Koblingsutstyret er utstyrt med en SF6 gassisolerende flersløyfekraftenhet og en mateterminalenhet (FTU) importert fra Korea. Spesielt har den avanserte funksjoner som fjernsignalering, telemetri, fjernkontroll og feilstrømdeteksjon. Primært brukt som et distribusjonsautomatiseringssystem, viser det seg gunstig for bystrømforsyningssentre og kabelforsyningsapplikasjoner.
Liugao, en ledende leverandør av høyspenningsbryterutstyr, Skaprammeverket er av en monteringstype, og tilbyr stabilitet, pålitelighet og praktisk montering. Den er allsidig nok til å konfigurere som en ringnettenhet og støtter ulike tilkoblingsmoduser.
Ringhovedenheten er kompakt i størrelse, lett, med lite fotavtrykk og enkel å installere, og prioriterer effektivitet og enkelhet i utformingen.

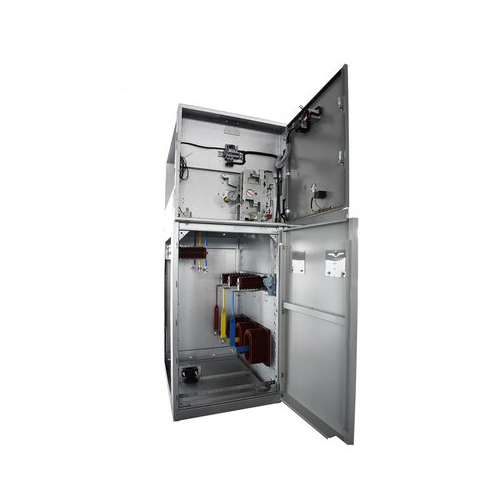

Enheten har separate barbar-, bryter- og kontrollrom, som alle holdes i sikker tilstand. Både skapet og dets komponenter er omhyggelig jordet for å sikre den personlige sikkerheten til operatører og vedlikeholdsarbeidere.
Ringhovedenheten er kompatibel med FN12-12D og FN25-12D lastbrytere, noe som gir fleksibilitet og tilpasningsevne i konfigurasjonen.
Med et avansert og pålitelig mekanisk låsesystem oppfyller enheten de strenge kravene til fem-antibeskyttelse, noe som sikrer økt sikkerhet og sikkerhet i driften.
1. Lufttemperatur: Maksimal temperatur: +40 ℃; Minimum temperatur: -35 ℃
2. Fuktighet: Månedlig gjennomsnittlig luftfuktighet 95 %; Daglig gjennomsnittlig luftfuktighet 90 %.
3. Høyde over havet: Maksimal installasjonshøyde: 2500m
4. Omgivelsesluften tilsynelatende ikke forurenset av etsende og brennbar gass, damp etc.
5. Ingen hyppige voldsomme risting.
Kabinettet, døren og det øvre kammeret til denne enheten gjennomgår en grundig spraybehandling, noe som sikrer en beskyttende og jevn finish. Alle skap har en hovedjordingsskinne som forenkler en nær tilkobling nær skapet. Metallkomponenter, inkludert jordingsbrytere og sammenlåsende deler, er omhyggelig koblet til jordingsskinnen. Kobberfletteforbindelser brukes mellom deler forbundet med skruer for å sikre kontinuitet.
For å håndtere gassutslipp og forhindre indre brennende buer, er en trykkavlastningsdør plassert på baksiden av skapet. Det øvre bordet er sikkert festet med skruer, slik at det enkelt kan åpnes fra utsiden for busstilkobling. Det øvre hjelpeenhetskammeret tilbyr fleksibilitet for installasjon av terminaler og andre komponenter. Ved å heve det lille kammeret kan relébeskyttelse oppnås effektivt.
Spesielt bruker lastbryteren og jordingsbryteren en blokk-type forrigling, mens jordingsbryteren og døren bruker en tvangsforrigling. Ved å følge en bestemt sekvens av trinn – lukke døren, slå på jordingsbryteren og lukke lastbryteren – oppnås automatisk forrigling. Denne sekvensielle operasjonen tjener til å forhindre feil og øke den generelle sikkerheten til systemet.
Nei. | Punkt | Enhet | Parameter | ||||
1 | Maksimal systemspenning | kV | 12 | 15 | 24 | 40.5 | |
1 | Merkespenning | kV | 7.2, 11 | 13.8, 15 | 17,5, 20, 22 | 30, 33, 36 | |
2 | Merkestrøm | A | 630/1250 | ||||
3 | Nominell frekvens | Hz | 50/60 | ||||
4 | 1min Strømfrekvens tåler spenning | Fase til fase, fase til jord | kV | 42 | 48 | 55 | 85 |
Brudd | kV | 48 | 55 | 65 | 95 | ||
5 | Lynimpuls tåler spenning | Fase til fase, fase til jord | kV | 75 | 90 | 125/150 | 170 |
Brudd | kV | 85 | 105 | 150/160 | 185 | ||
6 | Kort tid tåle strøm | Hovedkrets | kA | 25/2s | |||
Jordingskrets | kA | 25/2s | |||||
7 | Nominell tåle strøm (topp) | kA | 63 | 50 | |||
8 | Nominell overføringsstrøm | A | 1300-1700 | ||||
9 | Nominell belastningskrets som lager strøm | A | 630 | ||||
10 | Nominell kabel(linje) ladebrytestrøm | A | okt-50 | ||||
11 | Brytestrøm for ingen lasttransformator | A | 20 | ||||
12 | Kabelladingsbrytestrøm i jordingsfeil | A | 100 | 80 | |||
13 | Nominell kortslutningsbrytestrøm (topp) | kA | 20 | ||||
14 | Nominell kortslutningsstrøm (topp) | kA | 63 | 50 | |||
15 | Beskyttelsesnivå | IP4X | |||||
16 | Levetid for lastbruddbryter | ganger | 5000 | ||||
17 | Jordingsbryterens levetid | ganger | 5000 |
