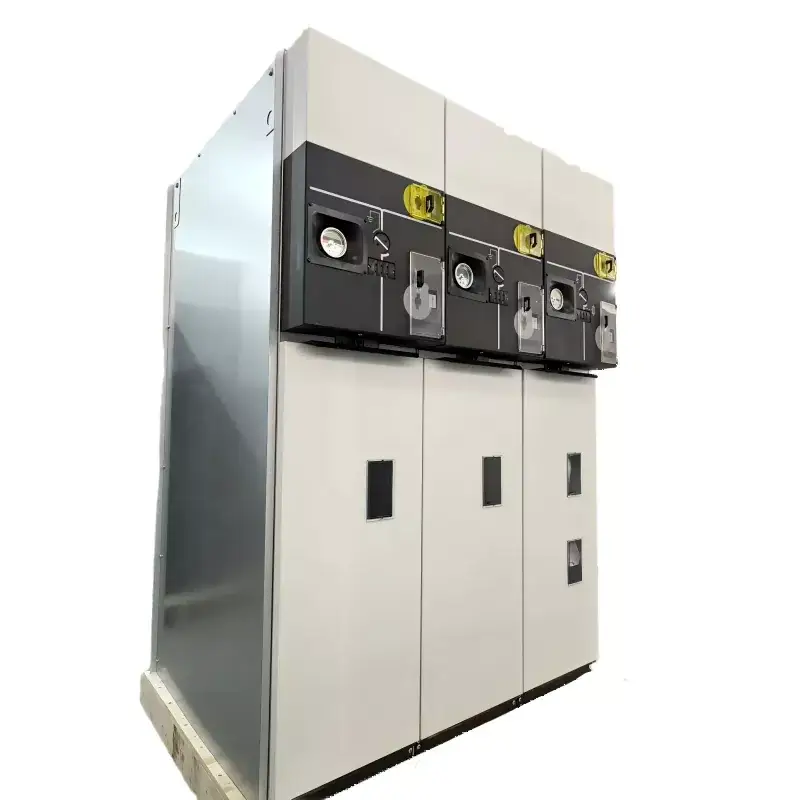

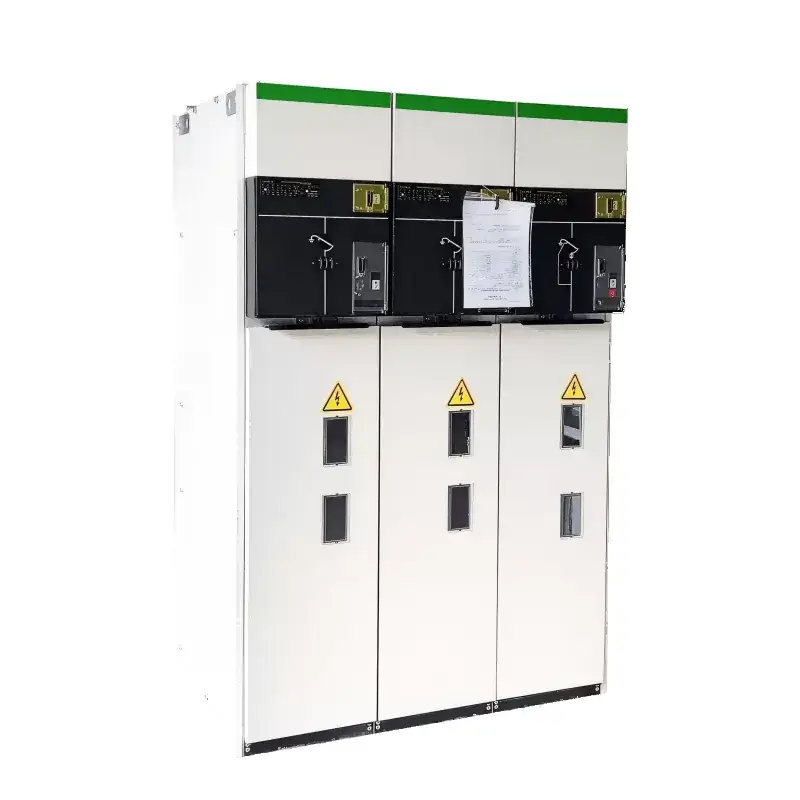

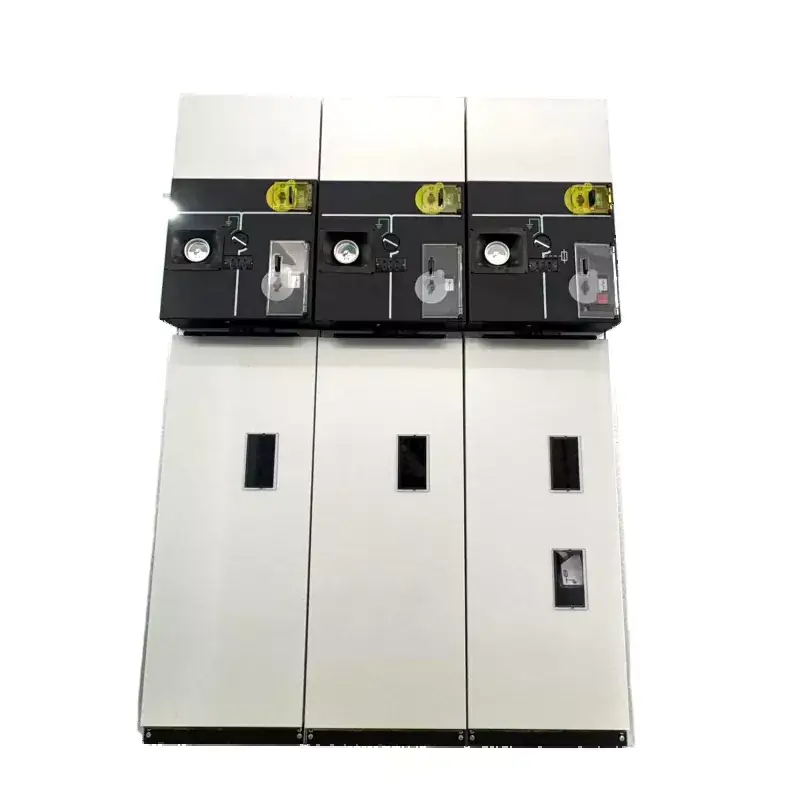

SM6 SF6 Gassisolert kompakt RMU metallkapslet bryterutstyr

LGSM6 SF6 Gass Isolated Compact RMU Metal Enclosed Switchgear bruker SF6-gass som isolasjonsmedium, og tilbyr fordeler som kompakt struktur, vedlikeholdsfri drift og høy pålitelighet. Lugao har avansert FoU-teknologi og helautomatiserte produksjonslinjer, noe som sikrer høy produktkvalitet. LGSM6 har blitt eksportert til Sørøst-Asia, Europa og andre regioner, med et årlig salg på over 5000 enheter. Tilstrekkelig beholdning opprettholdes for å støtte rask levering.

Send forespørsel

produktbeskrivelse

SM6 SF6 gassisolert kompakt RMU metallkapslet bryterutstyr er denne brytertingen, du vet, en kompakt RMU som er isolert med SF6 gass og metallkapslet. Det er en nyere type som bruker en SF6-lastbryter som hoveddel for å bytte. På innsiden forsegler den viktige ting som strømbryteren, lastbryteren og skillebryteren, alt i en rustfri stålboks fylt med den SF6-gassen. Dette oppsettet gjør at den kjører pålitelig og holder folk trygge, pluss at den ikke trenger noe vedlikehold i det hele tatt. Det er en av de bedre delene med den. Du kan velge utvidbare samleskinner med den, som lar deg kombinere ting slik du vil for full modularitet. Disse samleskinnene utvides, men forblir trygt isolert og skjermet. De er små i størrelse, fungerer fleksibelt, har god sammenlåsing, så ingenting går galt, og det er ganske enkelt å installere dem. Samlet sett bidrar det til å spare mye plass på steder som distribusjonsrom eller transformatorstasjoner. Den passer til ulike situasjoner og hva brukerne trenger.

De viktigste tekniske parameterne

Ingen.	Punkt		Enhet	Parametere
1	Nominell spenning		kV	12	24	36	40.5
2	Vurdert gjeldende		A	630/1250
3	Nominell frekvens		Hz	50/60
4	1-minutts strømfrekvens tåler spenning	Total verdi	kV	42	55	80	95
		Brytepunkt		48	65	95	110
5	Lynimpuls tåler spenning	Total verdi	kV	75	125/150	170	95
		Brytepunkt		85	150/160	185	215
6	Vurdert korttidsmotstandsstrøm	Hovedkrets	kA	25/2s
		Jordingskrets		25/2s
7	Vurdert topp tåle strøm		kA	63			50
8	Vurdert overføringsstrøm		A	1300~1700
9	Nominell belastningslukkebrytestrøm		A	630
10	Nominell kabel ladebrytestrøm		A	50/10
11	Ubelastet transformatorbrytestrøm		A	20
12	Kabellading Jordfeilbruddstrøm		A	100			80
13	Nominell kortslutningsbrytestrøm		kA	20
14	Nominell kortslutningsstrøm		kA	63			50
15	Beskyttelsesklasse			IP3X
16	Last bryter levetid		Tid	5000
17	Jordingsbryters levetid		Tid	5000

Typisk skjemadiagram:

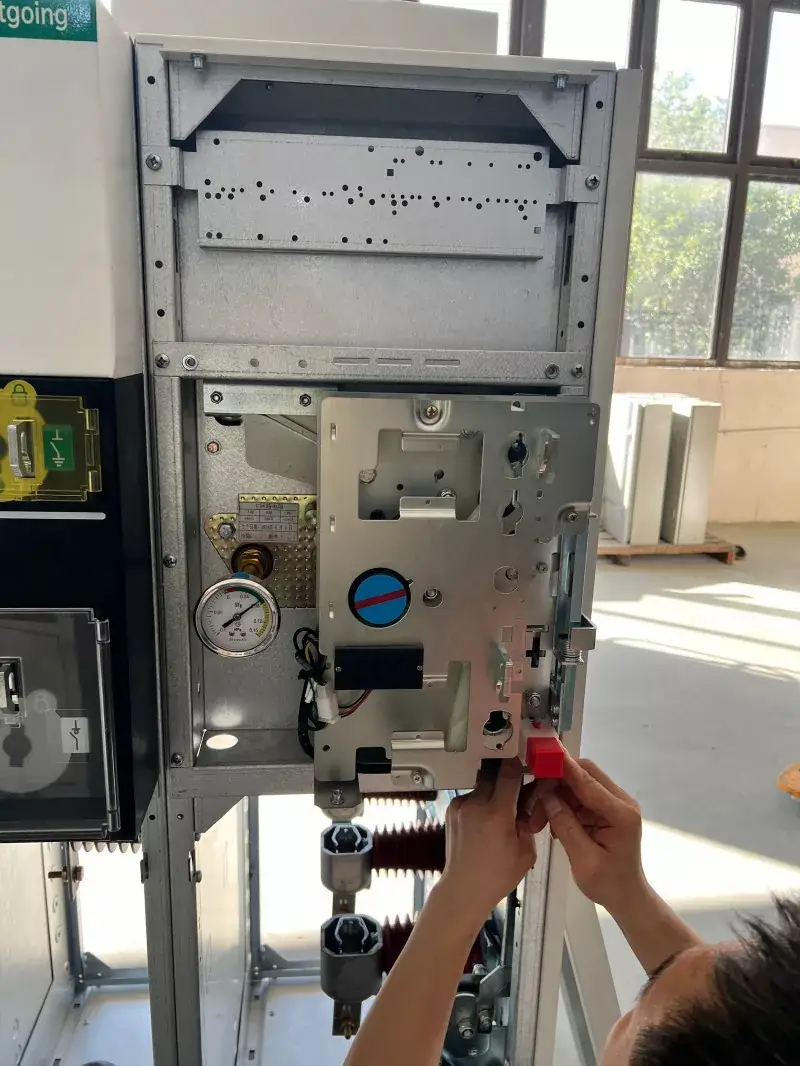

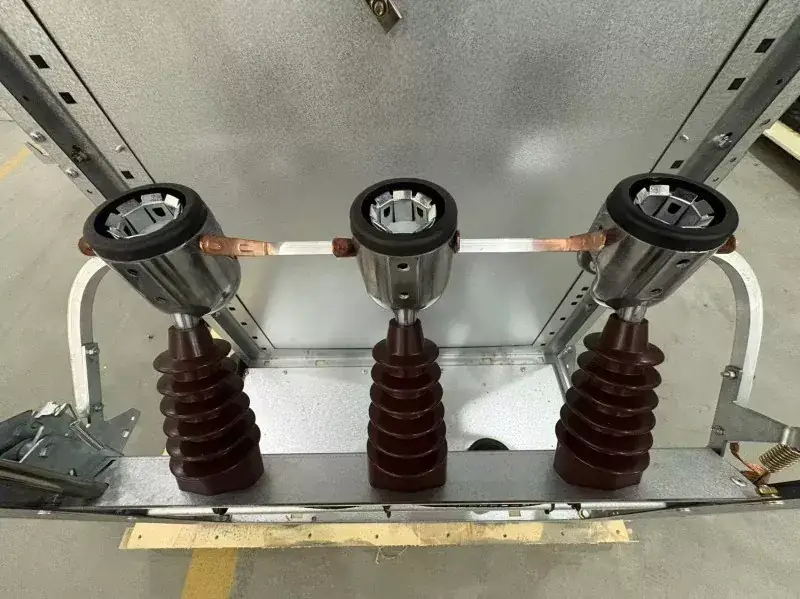

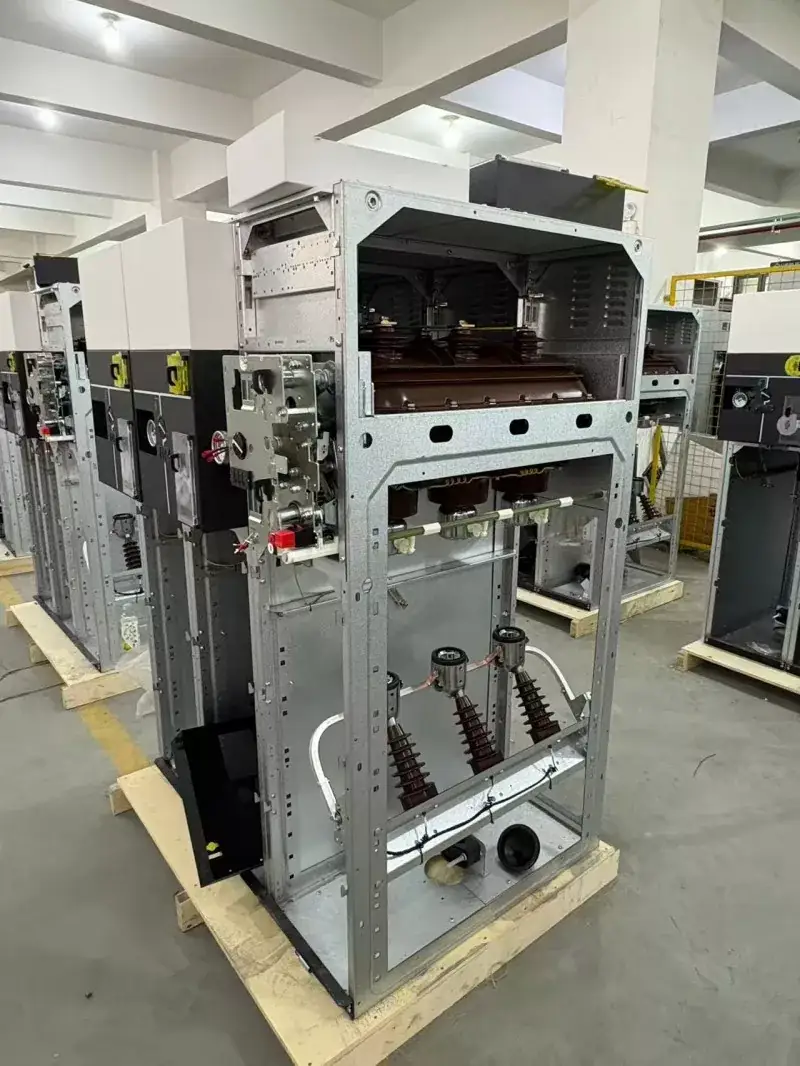

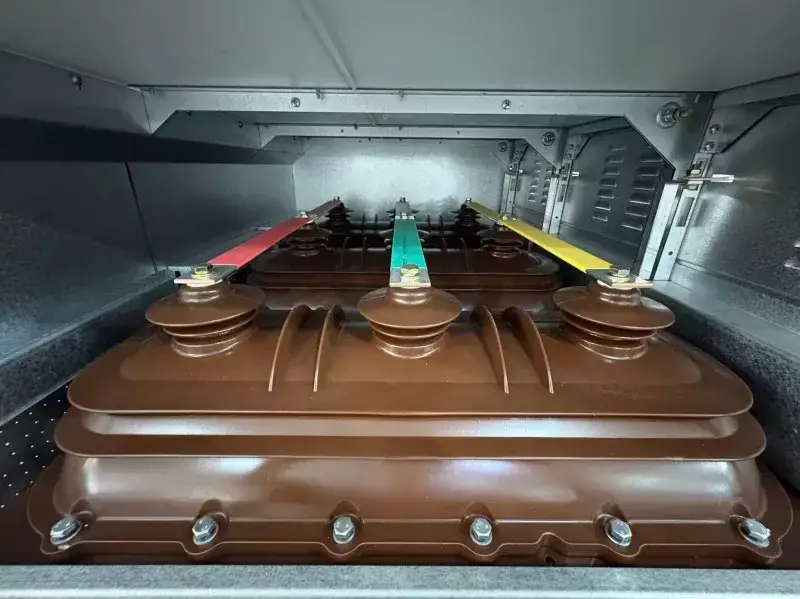

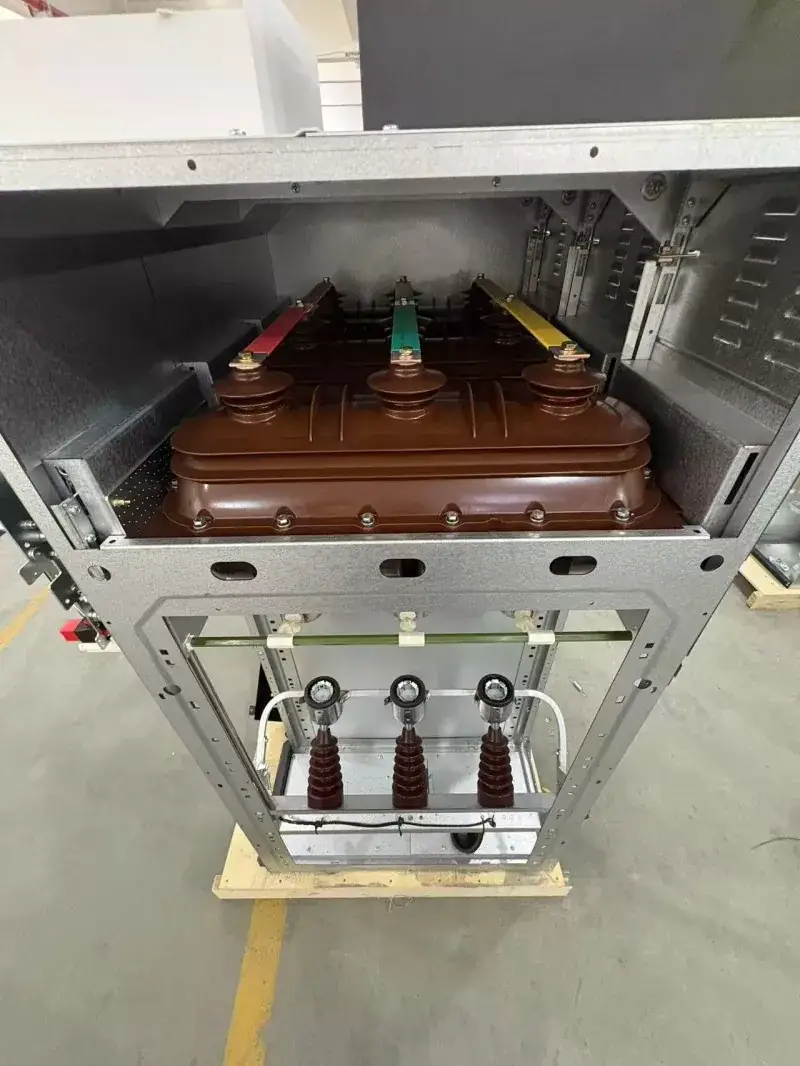

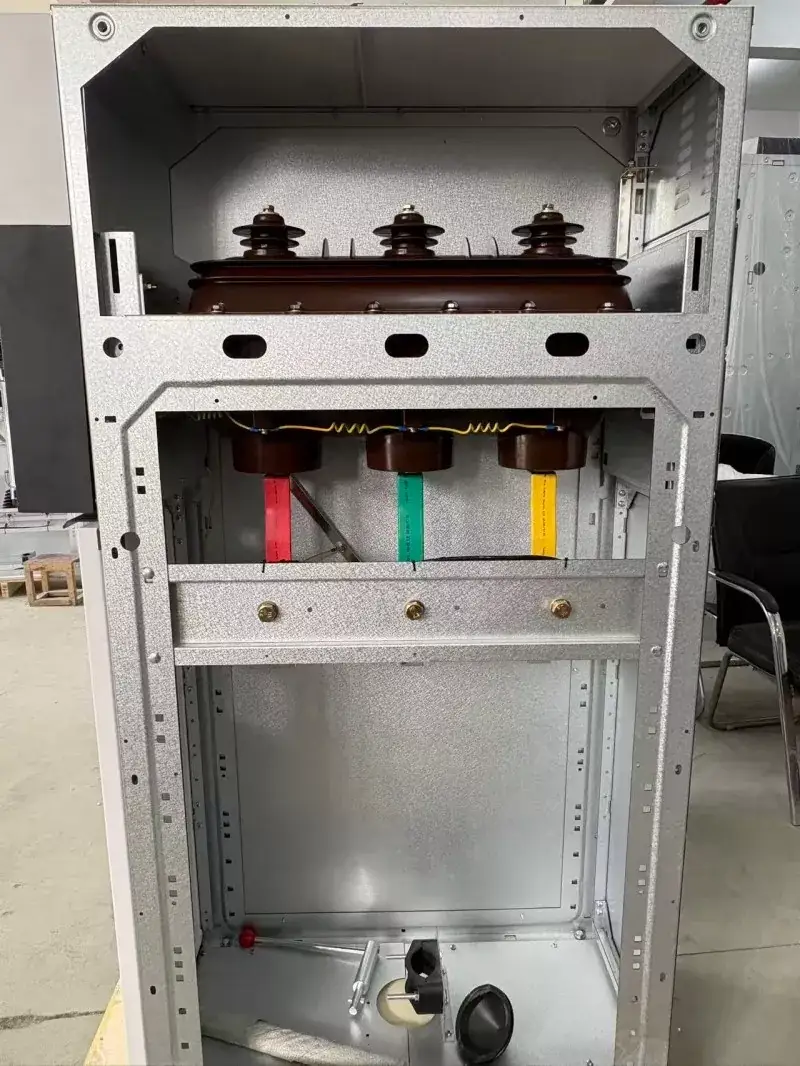

Fabrikkskyting:

Hvorfor velge LGSM6 RMU

1. Fullstendig forseglet design: Gasskammeret til SM6 SF6 gassisolert kompakt RMU metallkapslet bryterutstyr er lasersveiset for å sikre pålitelig tetningsytelse. Ved å utnytte de utmerkede isolasjons- og lysbueslukkende egenskapene til SF6-gass, er fase-til-fase og fase-til-jord isolasjonsavstander betydelig forkortet, og det lave gasstrykket gjør den ufølsom for temperaturendringer.

2. Treposisjonsbryterdesign: Denne belastnings-/frakoblingsbryteren integrerer tre posisjoner: lukket, åpen og jordet. Den roterende bevegelige kontaktdesignen gir enkel og intuitiv betjening, og synligheten til bruddpunktet er godt synlig gjennom observasjonsvinduet, og oppfyller kravene til vedlikeholdssikkerhet. En omfattende mekanisk forrigling mellom de tre posisjonene eliminerer muligheten for feilbetjening.

3. Høy modularitet og utvidelsesevne: Moduler kan kombineres vilkårlig og utvides via solid isolerte samleskinner eller dedikerte kontakter, egnet for enkle terminallinjer så vel som komplekse ringnettverks strømforsyningssystemer. Alle enheter har også reserverte grensesnitt for elektrisk drift og automasjon.

4. Ultra-høy beskyttelsesgrad: Hele kabinettet oppnår en IP3X- eller IP4X-beskyttelsesklassifisering. Utstyrt med en omfattende mekanisk låseanordning, sikrer den sikkerheten til personell og utstyr. Skapet er utstyrt med en trykkavlastningskanal for å slippe trykket målrettet.

Ofte stilte spørsmål

•Krever denne typen SM6 SF6 gassisolert kompakt RMU metallkapslet koblingsutstyr regelmessig vedlikehold?

Nei. Siden alle strømførende deler er forseglet i et rustfritt stålkammer fylt med SF6-gass, er de fullstendig isolert fra eksterne forurensninger, fuktighet og oksidasjon. Rutinemessig drift krever kun kontroll av de mekaniske bevegelsene til kontrollboksen og instrumentavlesningene for riktig funksjon.

•Er det nok plass til kabeltilkoblinger? Er installasjonen enkel?

Lugao har optimert utformingen av kabelrom, gir god plass for kabeltilkoblinger, forenkler fremstillingen av kabelavslutninger og installasjon av jordingsledninger.

•Hvor lang er produktets levetid?

Under normale driftsforhold er produktets konstruerte levetid vanligvis opptil 30 år. Gassbokser i rustfritt stål har sterk korrosjonsmotstand, og den mekaniske levetiden til hovedbryteren (som en lastbryter) kan typisk nå mer enn 5000 sykluser.

•Har din bedrift tilgjengelig lager? Hva er leveringstiden?

Vanlige bestillinger kan sendes innen ca. 15 virkedager. Spesialtilpassede løsninger (som høystrøm, ikke-standard spenning) krever vanligvis 15-30 dager.
