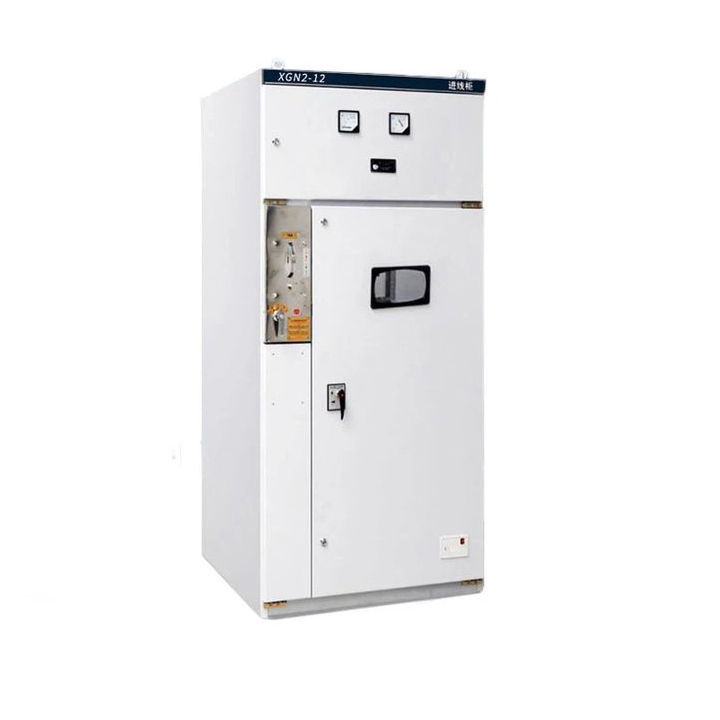

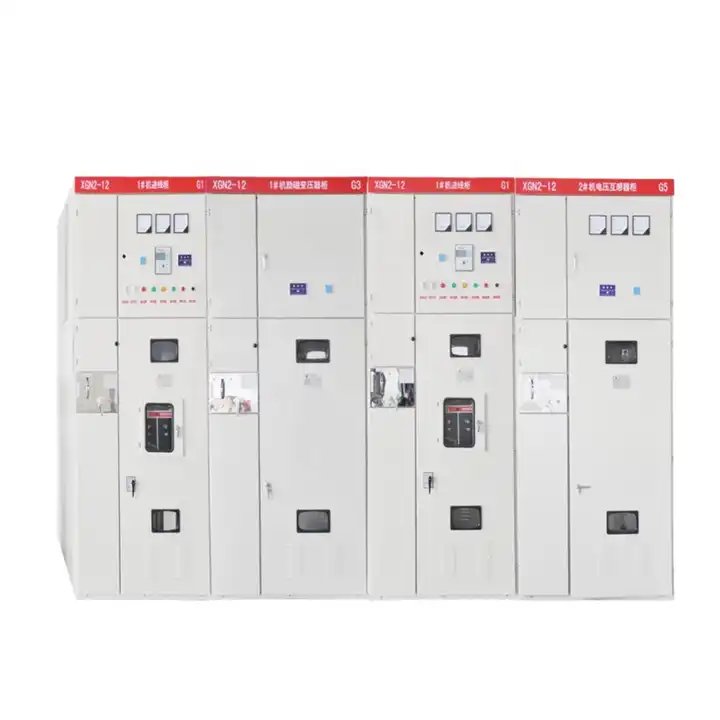

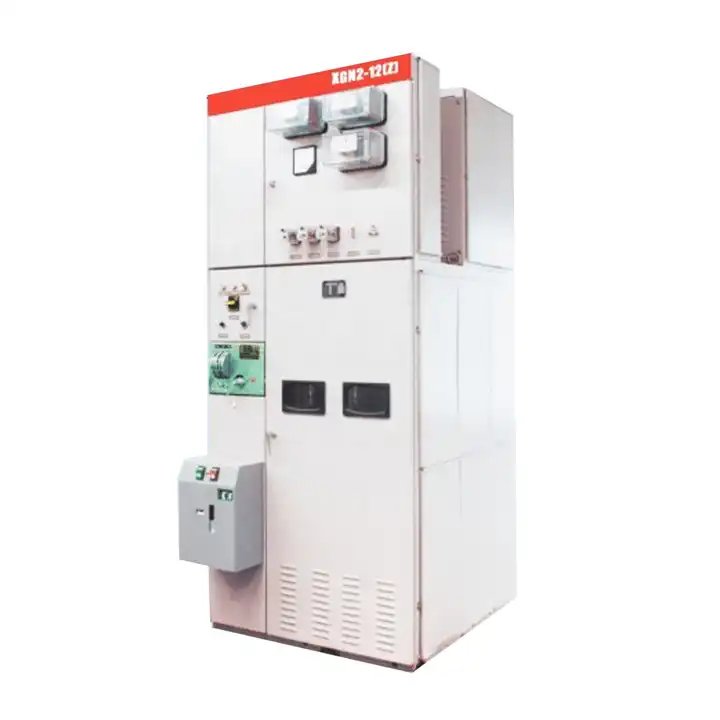

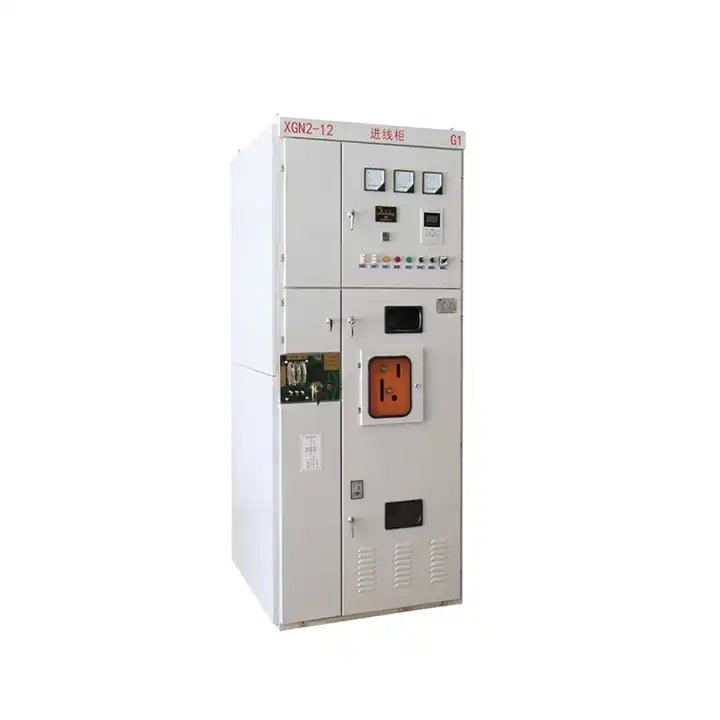

11KV Medium Voltage MV Air Insulated Switchgear
  • 11KV Medium Voltage MV Air Insulated Switchgear11KV Medium Voltage MV Air Insulated Switchgear
  • 11KV Medium Voltage MV Air Insulated Switchgear11KV Medium Voltage MV Air Insulated Switchgear
  • 11KV Medium Voltage MV Air Insulated Switchgear11KV Medium Voltage MV Air Insulated Switchgear
  • 11KV Medium Voltage MV Air Insulated Switchgear11KV Medium Voltage MV Air Insulated Switchgear
  • 11KV Medium Voltage MV Air Insulated Switchgear11KV Medium Voltage MV Air Insulated Switchgear

11KV Medium Voltage MV Air Insulated Switchgear

Lugao står som en fremste produsent av høyspenning av høy spenning, og introduserer den innovative 11KV Medium Spenning MV Air Isolated Switchgear (VCB -type). Dette avanserte metall-lukkede bryterutstyret inneholder en vakuumbryter for effektiv bue som slukker og bruker luft som isolasjon, noe som gjør det til en perfekt passform for distribusjonsautomatisering. Den kompakte utformingen sikrer driftseffektivitet, mens dens utvidbare funksjoner tilfredsstiller utviklende behov. Lugao for banebrytende løsninger i høyspenningsbryterutstyr, designet for å oppfylle de utviklende kravene til moderne applikasjoner.

Send forespørsel

produktbeskrivelse

Lugao står som en ledende 11 kV medium spenning MV luftisolert bryterutstyr, og gir den siste generasjonen XGN15-12 luftisolert bryterutstyr (VCB-type).  Dette avanserte metallinnloserte bryterutstyret benytter en vakuumbryter for effektiv lysbue som slukker og bruker luft som isolasjon, noe som gjør den ideell for distribusjonsautomasjon.  Stol på Lugao for nyskapende løsninger i middels spenningsbryterutstyr, designet for å forbedre effektiviteten og påliteligheten i distribusjonssystemer.  Inneholder spenning og nåværende senseringsteknologi, nye relébeskyttelsesenheter og avansert teknisk ytelse, og oppfyller de strenge driftskravene til steder som sykehus og flyplasser.  Dens tilpasningsevne sikrer at den fullt ut kan imøtekomme markedets utviklende behov.


Den primære bryteren i XGN15-12 (VCB-typen) Switchgear bruker VS1-12-serien VCB, ABB VD4-12-serien VCB, eller Schneider EV12-serien VCB.  Vakuumskretsbryteren utmerker seg med å bryte kortslutnings høye strømmer og rangerte belastningsstrømmer.  Når de koordineres med relaterte komponenter, muliggjør det beskyttelse av linjer og forskjellige belastninger, oppnår selektiv handling mellom strømforsyningslinjenivåer og forbedrer kraftsystemets kontroll- og beskyttelsesfunksjoner, og til slutt forbedrer strømforsyningskvaliteten.

11kV Medium Spenning MV Air Isolated Switchgear Driftsmiljø

1. Omgivelsestemperatur: -10C- -+40C

2. Omgivelsestemperatur: Daglig gjennomsnittlig relativ fuktighet på 95% og under:

Månedlig gjennomsnittlig relativ fuktighet på 90% og under:

3. Maksimal høyde på utstyrsinstallasjonsstedet: 1000m

4. Den seismiske sprekkergraden skal ikke overstige 8 grader.

5. Steder uten alvorlig forurensning, kjemisk korrosjon og alvorlig vibrasjon.

11kV medium spenning MV luftisolert bryterutstyrsegenskaper

XGN-gassisolerte ringhovedenhet fester seg til både National Standard GB3906--91 og den internasjonale elektriske standarden IEC298, med en robust "fem-proof" interlocking-funksjon. Hovedbryteren til bryterskapet inneholder ZN28A-12-serien vakuumskretsbryter, og viser frem en kombinasjon av rimelig struktur, sikkerhet, pålitelighet, enkel drift og praktisk vedlikehold.

11kV medium spenning MV luftisolert bryterutstyrsspesifikasjon

Nominell spenning Kv 3,6,10
Maks arbeidsspenning Kv 3,6,7,2,12
Rangert strøm A 1000 1250 ~ 3000
Vurdert bruddstrøm (effektiv verdi) De 20,25 31,5,40
Rated Making Current (Peak) De 50,63 80.100
Rated Peak Tiker strøm (topp) De 50,63 80.100
Vurdert topp tåler strøm (effektiv verdi) De 20,25 31,5,40
Termisk stabilitetstid S 4
Beskyttelsesklasse Ip3x
Bussystem Enkeltbuss Enkeltbuss med bypass
Driftsmetoder Elektromagnetisk (CD17) Spring Energy-lagringstype (CT19)
Skissere dim. mm 1100x1200x2650 (standard)
Vekt kg Ca 1000 ~ 1300

11kV medium spenning MV luftisolert bryterutstyrsfunksjoner

Fabrikkopptak

Emballasje
