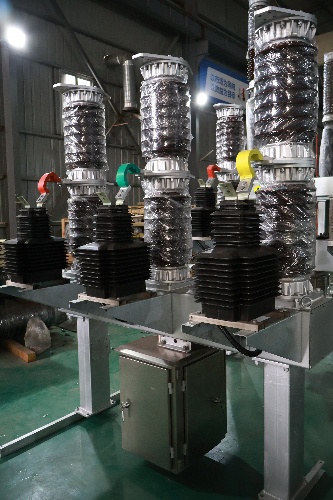

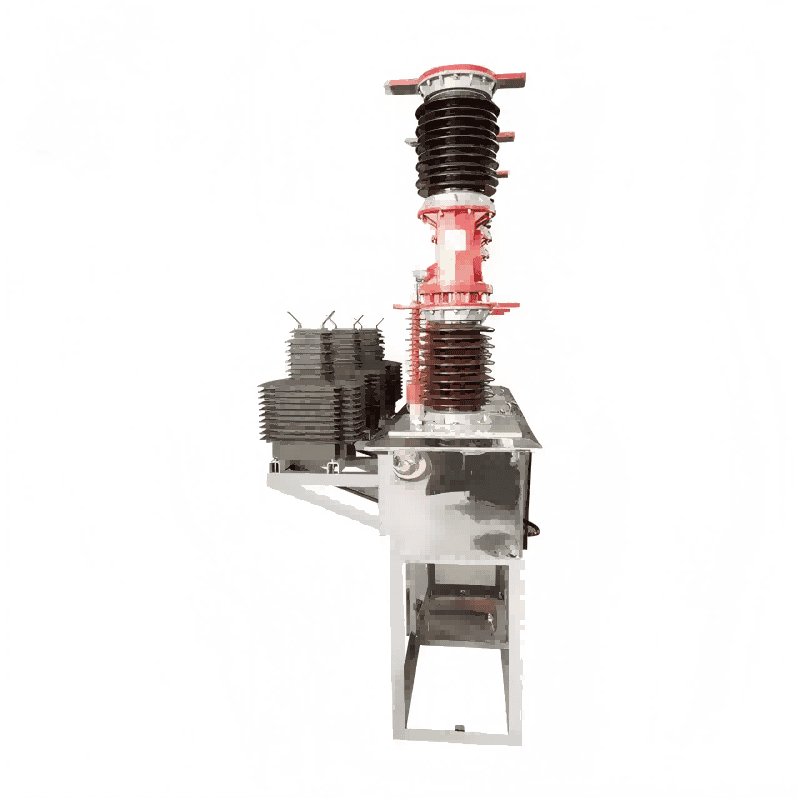

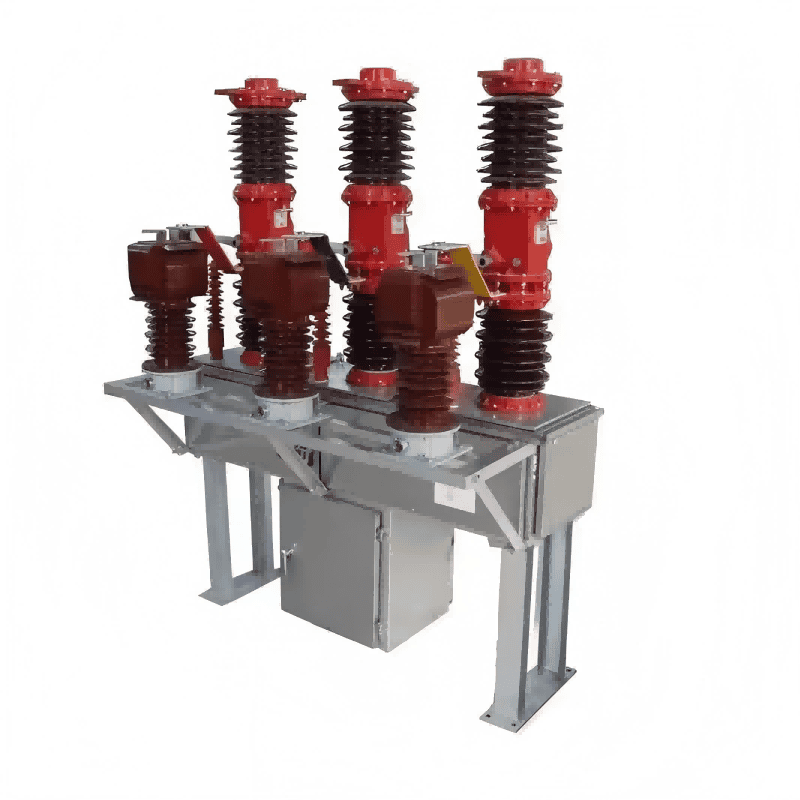

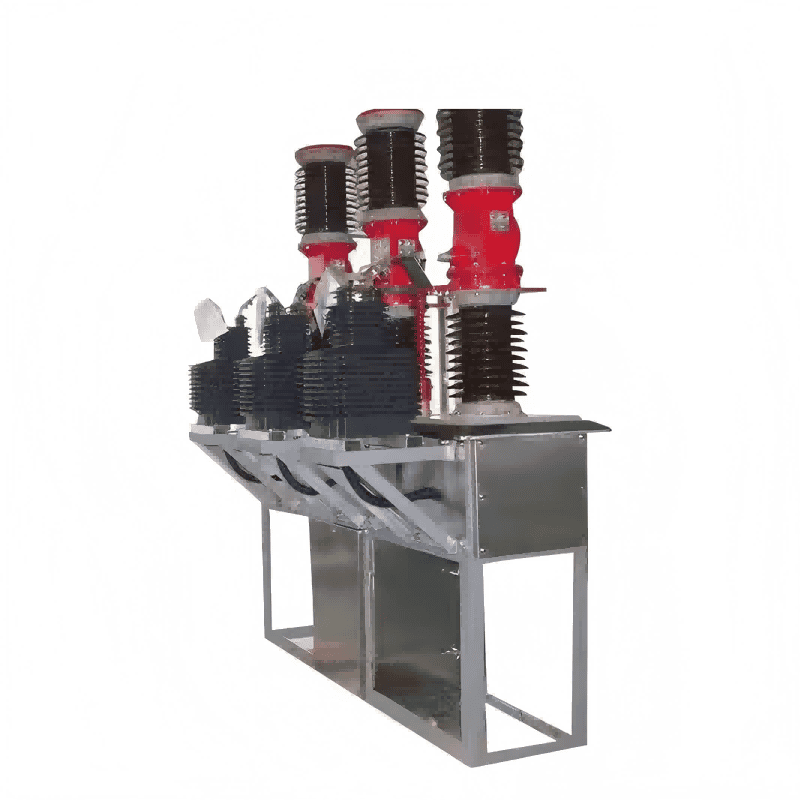

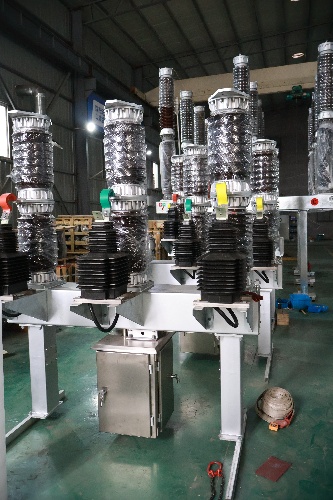

Trefaset høyspenning 35kV 40,5kV vakuum effektbryter med transformator

Lugaos uavhengig utviklet og produserte trefaset høyspenning 35kV 40,5kV vakuumskretsbryter med transformator er egnet for strømfordelingsnettverk mellom byene, sikrer sikker drift av strømnettet og gir kortslutningsbeskyttelse. Den har god tetningsytelse og er enkel å installere og vedlikeholde. Det har blitt berømmet av kunder hjemme og i utlandet.

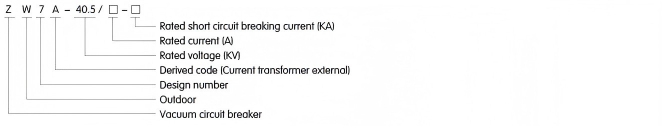

Modell:ZW7-40.5

Send forespørsel

produktbeskrivelse

Produkt introduksjon

ZW7-40,5-serien utendørs høyspent vakuumskretsbrytere er designet for bruk i trefaset kraftsystemer som opererer ved 50 Hz og en nominell spenning på 40,5 kV. De er vant til å koble fra og koble belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm.

Spesifikasjon

Ingen.	Beskrivelse			enhet	data
1	Nominell spenning			Kv	40.5
2	Rangert isolasjonsnivå	1 min effektfrekvens tåler spenning	Tørr test	Kv	95
		1 min effektfrekvens tåler spenning	Våt test		80
		Lyn impuls motstand Spenning (topp)			185
3	Rangert strøm			A	1250 ； 1600 ； 2500
4	Rangert kortslutningsbrytende strøm			De	20 ； 25 ； 31,5
5	Rangert driftssekvens				O-0.3S-Co- 180S-Co
6	Rangert kortslutningsbrytende gjeldende syklus			bout	12
7	Rangert kortslutning Lukkestrøm (toppverdi)			De	50; 63; 80
8	Rangerte topp tåler strøm			De	50; 63; 80
9	Rangert kortslutning tåler strøm			De	20; 25; 31,5
10	Rangert kortslutningsvarighet			S	4
11	Kontakt åpningsavstand			Mm	22 ± 2
12	Kontakt åpningsavstand			Mm	4 ± 1
13	Gjennomsnittlig turhastighet			M/s	1,5 ± 0,2
14	Gjennomsnittlig lukkehastighet			M/s	0,7 ± 0,2
15	Kontakt lukking av sprett tid			MS	≤2
16	Tre-fase hovedbryter (SUB) byttesynkroniseringstidsforskjell			MS	≤2
17	Stengetid			MS	≤150
18	Turtid			MS	≤60
19	Mekanisk levetid			bout	10000
20	Rangert driftsspenning - Spenning på hjelpekretsen			V	DC110 / 220 AC110 / 220
21	DC -motstand for hver fasekrets (unntatt transformatoren)			baby	≤ 100
22	Vekt			Kg	800
