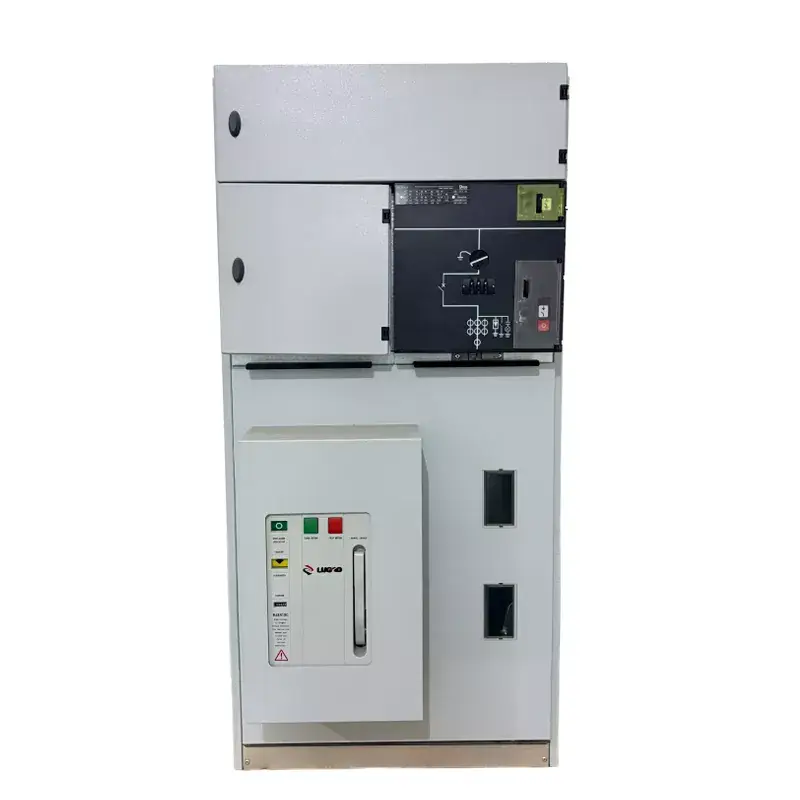

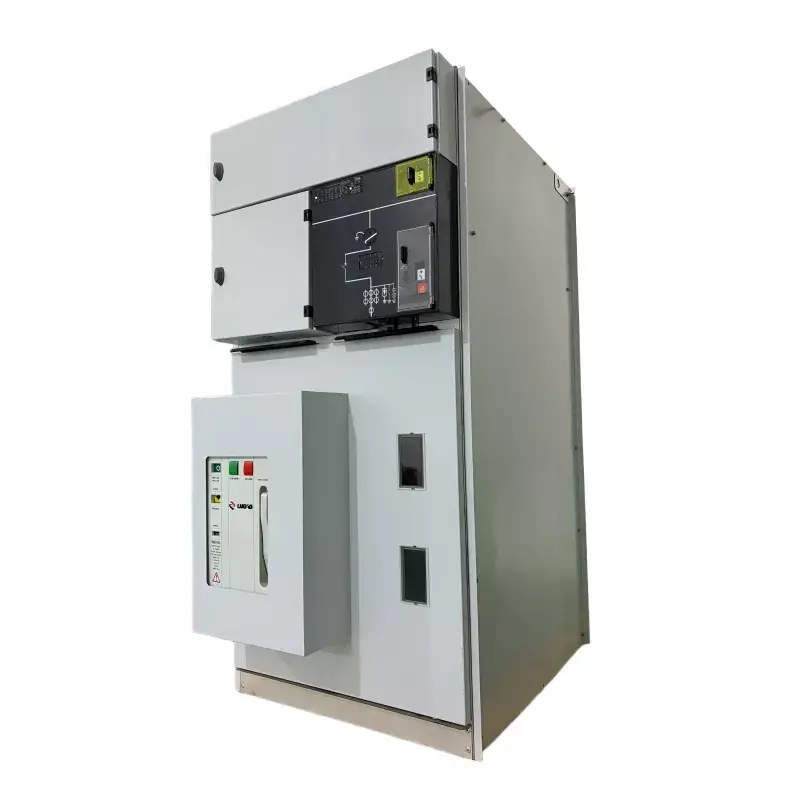

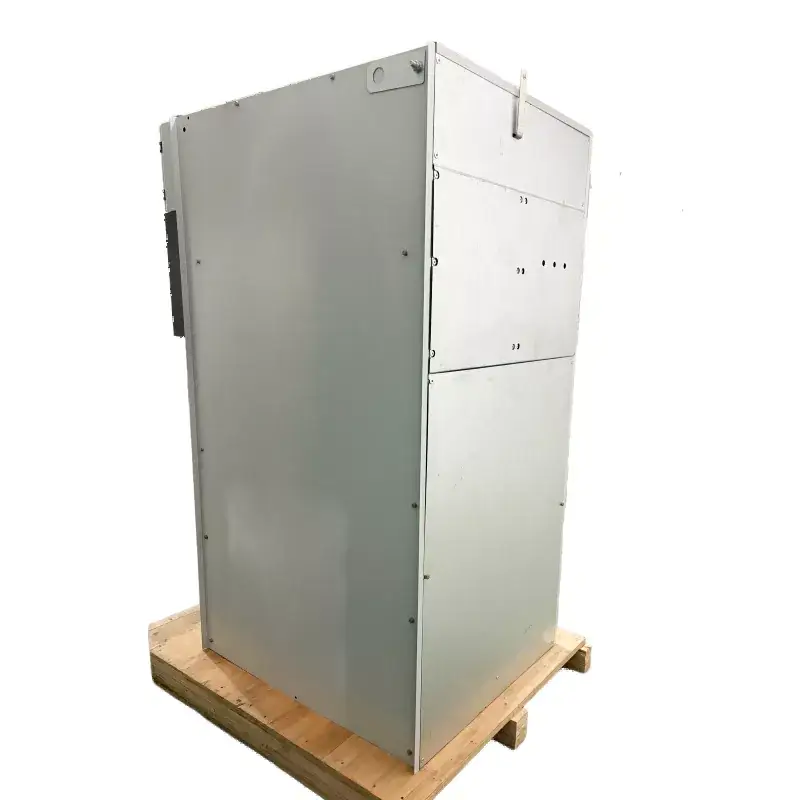

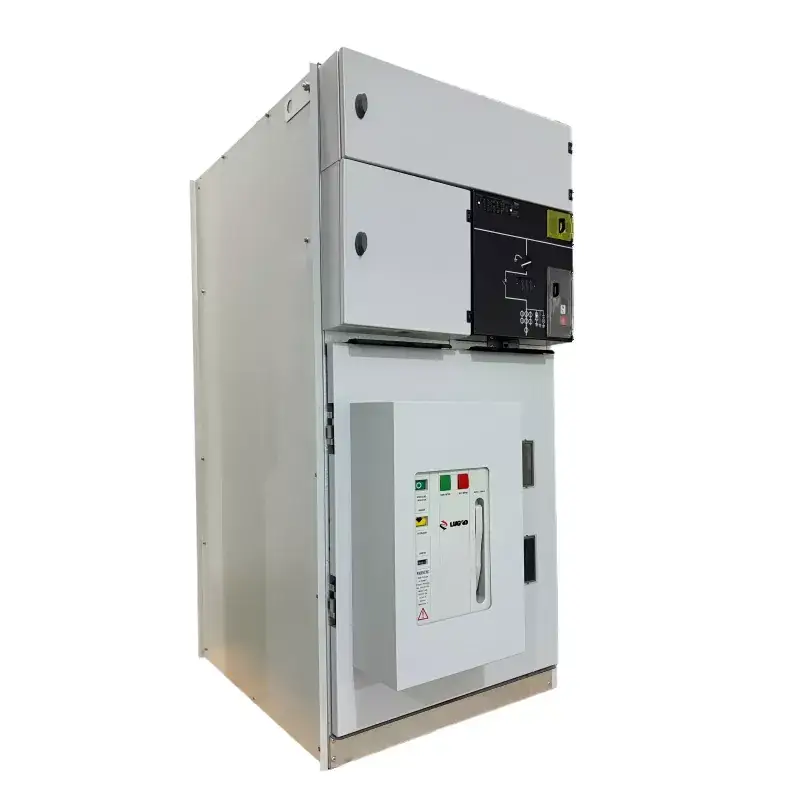

SM6 Innendørs Gassisolert Ring Hovedenhetsbryterpanel med VCB

LGSM6 innendørs gassisolert ringhovedenhetsbryterpanel med VCB er en ringhovedenhet som bruker luft som isolasjonsmedium og er utstyrt med en høyytelsesvakuumbryter (VCB). Nominelle spenninger dekker 10kV, 12kV og 24kV. Fordi den bruker luft som isolasjonsmedium, er det ikke behov for gassovervåking eller gjenvinningsbehandling. Det er mye brukt i forskjellige scenarier som industri- og gruvebedrifter, kraftdistribusjon i boliger og distribusjonsrom for vind- og solenergi. Årlig salg overstiger 3000 enheter, og mainstream-løsninger holdes på lager for å sikre rask levering.

Send forespørsel

produktbeskrivelse

LGSM6 innendørs gassisolert ringhovedenhet bryterpanel med VCB er en fullstendig lukket ringhovedenhet som bruker SF6-gass som det primære isolasjonsmediet. Dens kjernefunksjon er integreringen av en vakuumkretsbryter (VCB) i et forseglet gasskammer. Dette beholder fordelene til gassisolert bryterutstyr, som liten størrelse og vedlikeholdsfri drift, samtidig som det har høy brytekapasitet og egnethet for hyppig drift av vakuumbrytere. Derfor er den svært egnet for applikasjoner i industri- og gruvebedrifter, kraftdistribusjon i boliger, vind- og solkraftproduksjon og ulike transformatorstasjoner.Som en profesjonell GIS RMU-produsent samsvarer Lugaos bryterutstyrsløsning fullt ut med internasjonale standarder som IEC, ISO og CE, og sikrer global anerkjennelse og pålitelig drift i ulike kraftdistribusjonsscenarier.

De viktigste tekniske parameterne

Ingen.	Punkt		Enhet	Parametere
1	Nominell spenning		kV	12	24	36	40.5
2	Vurdert gjeldende		A	630/1250
3	Nominell frekvens		Hz	50/60
4	1-minutts strømfrekvens tåler spenning	Total verdi	kV	42	55	80	95
		Brytepunkt		48	65	95	110
5	Lynimpuls tåler spenning	Total verdi	kV	75	125/150	170	95
		Brytepunkt		85	150/160	185	215
6	Vurdert korttidsmotstandsstrøm	Hovedkrets	kA	25/2s
		Jordingskrets		25/2s
7	Vurdert topp tåle strøm		kA	63			50
8	Vurdert overføringsstrøm		A	1300~1700
9	Nominell belastningslukkebrytestrøm		A	630
10	Nominell kabel ladebrytestrøm		A	50/10
11	Ubelastet transformatorbrytestrøm		A	20
12	Kabellading Jordfeilbruddstrøm		A	100			80
13	Nominell kortslutningsbrytestrøm		kA	20
14	Nominell kortslutningsstrøm		kA	63			50
15	Beskyttelsesklasse			IP3X
16	Last bryter levetid		Tid	5000
17	Jordingsbryters levetid		Tid	5000

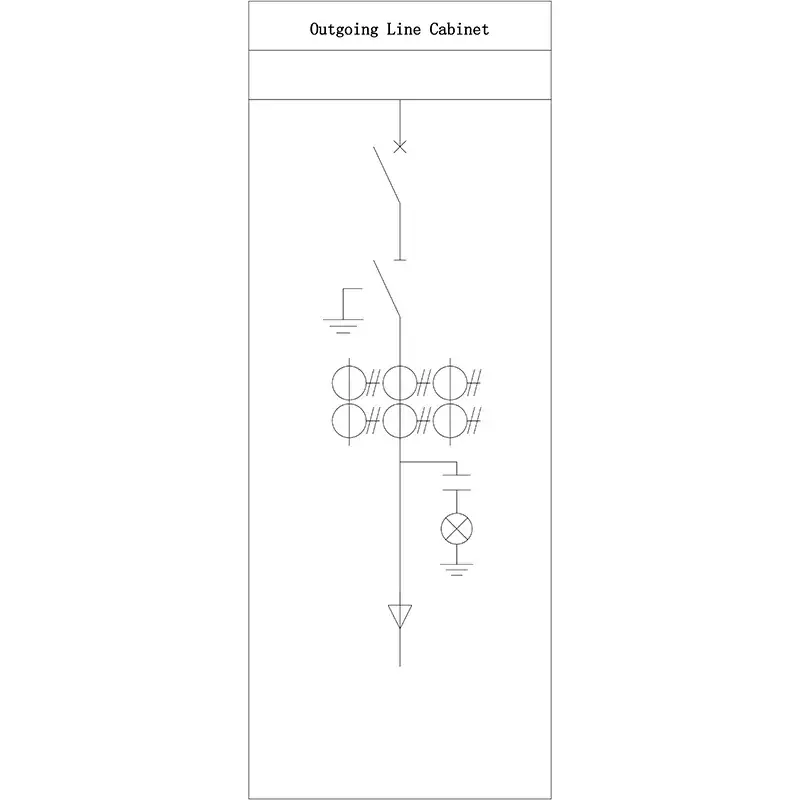

Typisk skjemadiagram:

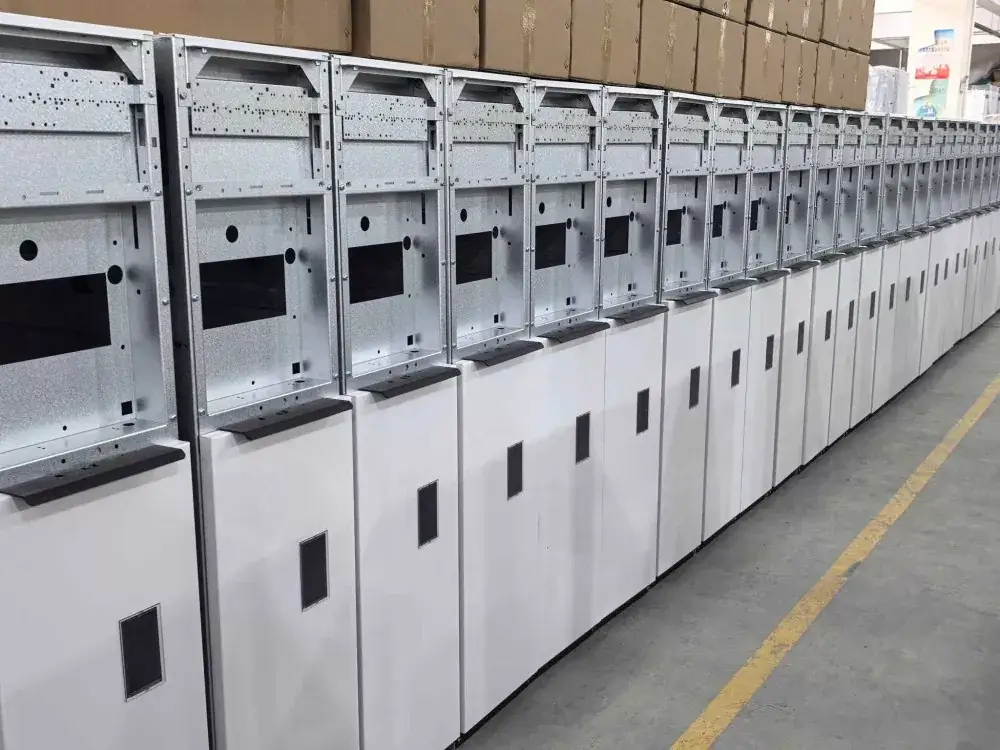

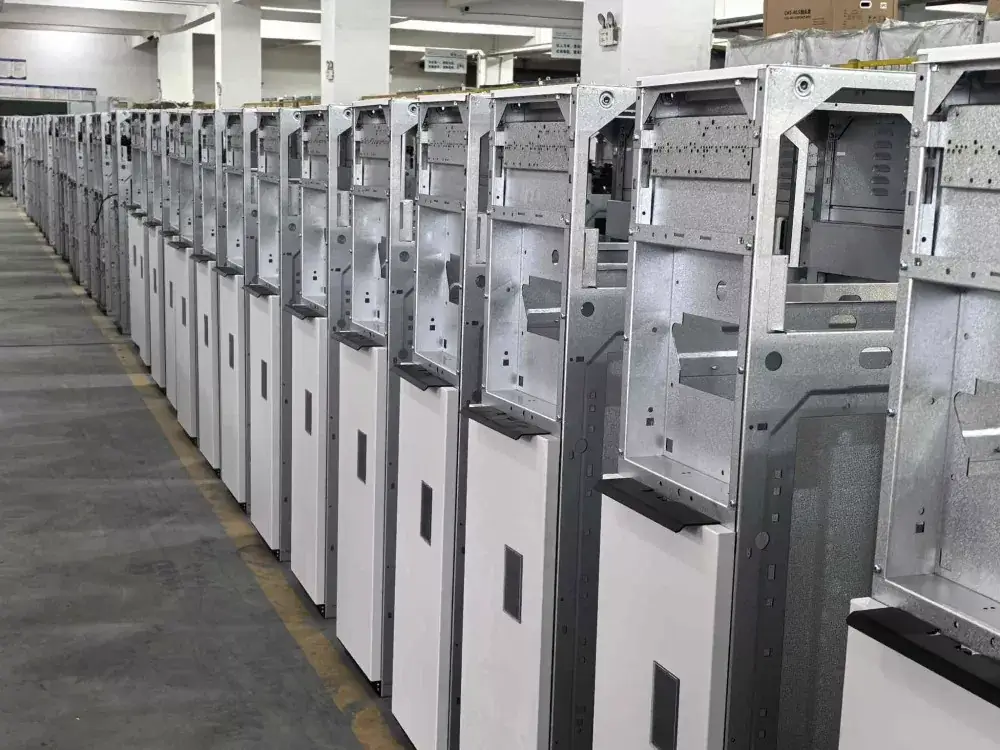

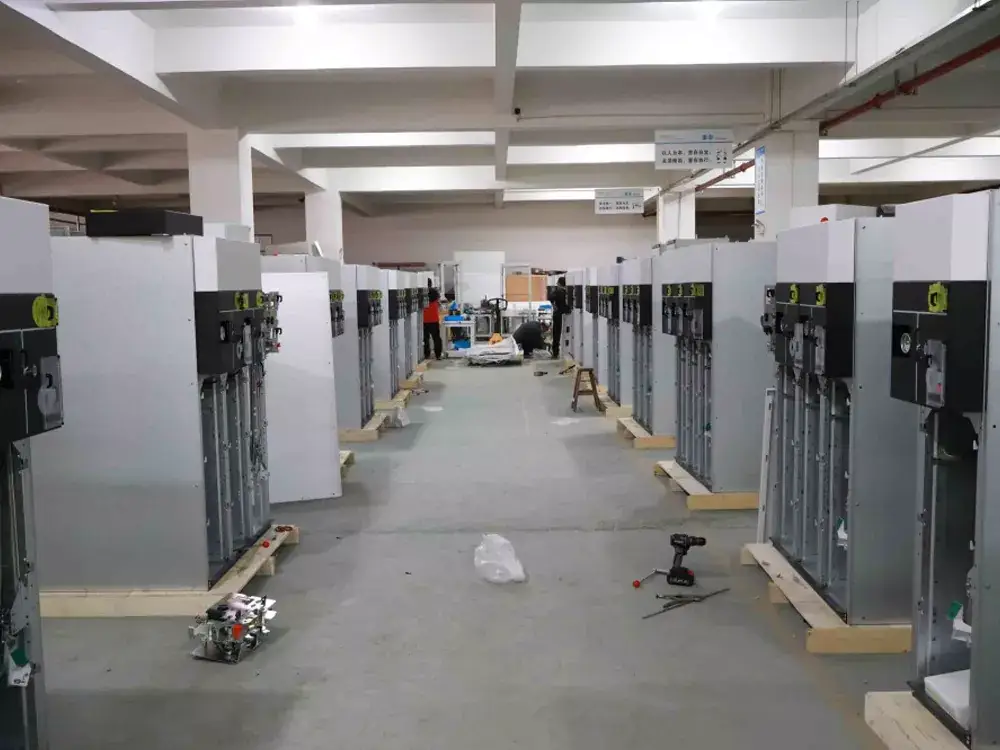

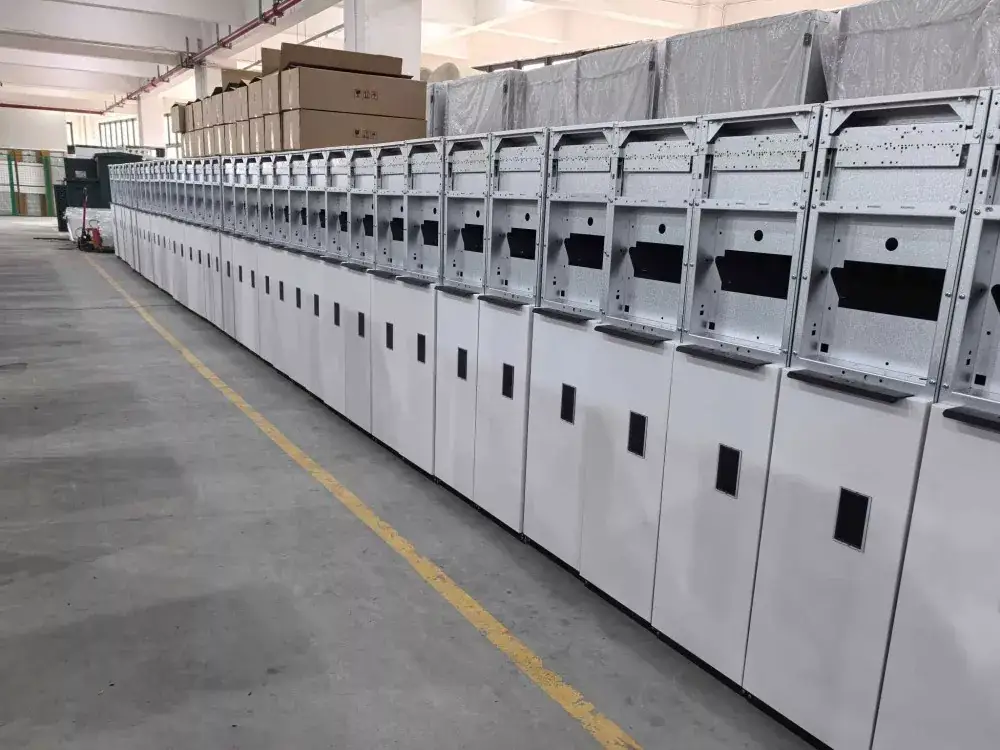

Fabrikkskyting:

Kjerneteknologiske funksjoner:

1. LGSM6 innendørs gassisolert ring hovedenhet bryterpanel med VCB brukes, som eliminerer lysbuedannelse i hovedkretsen og har lang elektrisk levetid. Hele vakuumbryteren er forseglet i et gasskammer i rustfritt stål fylt med SF6-gass, noe som isolerer den fullstendig fra det ytre miljø og forbedrer isolasjonens pålitelighet.

2. Alle høyspenningsstrømførende komponenter, slik som samleskinner, frakoblingsbrytere, vakuumbrytere og strømtransformatorer, er forseglet inne i et gasskammer, og krever ikke vedlikehold i hele levetiden og ingen rengjøring av isolasjonskomponentene.

3. Dens kompakte størrelse kan spare betydelig på gulvplassen i strømfordelingsrommet, noe som gjør den spesielt egnet for prefabrikkerte transformatorstasjoner eller prosjekter med begrenset plass.

4. Den har en femsikker mekanisk forrigling for å forhindre feilbetjening. Luftboksen er utstyrt med en retningsbestemt trykkavlastningskanal for å sikre driftssikkerhet.

5. Den reserverer grensesnitt for elektrisk drift og automatisering for å møte kravene til smarte distribusjonsnettverk.

Applikasjonsscenarier:

Industriell sektor: Fabrikkkraftdistribusjon, gruvedrift

Byggesektor: Kommersielle komplekser, høyhus, boligsamfunn

Ny energi: Vindkraftproduksjon, solcellekraftverk

Infrastruktur: Flyplasser, T-bane

Forsyning og service

Inventar og levering: Vi har et stort varelager; vanlige bestillinger sendes innen ca. 10 dager.

Ettersalgsservice: Vi gir 24-timers respons og støtter installasjonsveiledning og igangkjøring på stedet.

Tilpassede tjenester: Vi kan tilby løsninger for ikke-standard LGSM6 Innendørs Gassisolert Ring Hovedenhetsbryterpanel med VCB i henhold til kundens behov, for eksempel spesielle spenningsnivåer, sekundære beskyttelsesordninger og parallelle skaptilkoblinger.
